申请日2017.04.26
公开(公告)日2017.07.14
IPC分类号C02F9/14; C02F101/16; C02F103/20
摘要
本发明公开了一种鲟鱼养殖废水处理系统，该系统包括集装箱式一体气浮机、生物滤池、立体水培池和蓄水沟，所述集装箱式一体气浮机的出水端通过管道连通所述生物滤池的进水端，所述生物滤池的出水端通过管道连通所述立体水培池的进水端，所述立体水培池的出水端通过管道连通所述蓄水沟的进水端;待处理的鲟鱼养殖废水经过进水端通入所述的集装箱式一体气浮机，依次经过集装箱式一体气浮机、生物滤池和立体水培池处理后通入蓄水沟。本发明通过对养殖废水进行生化、物理以及生态调控，可以对鲟鱼养殖废水中氨氮含量超标进行较好的治污效果。

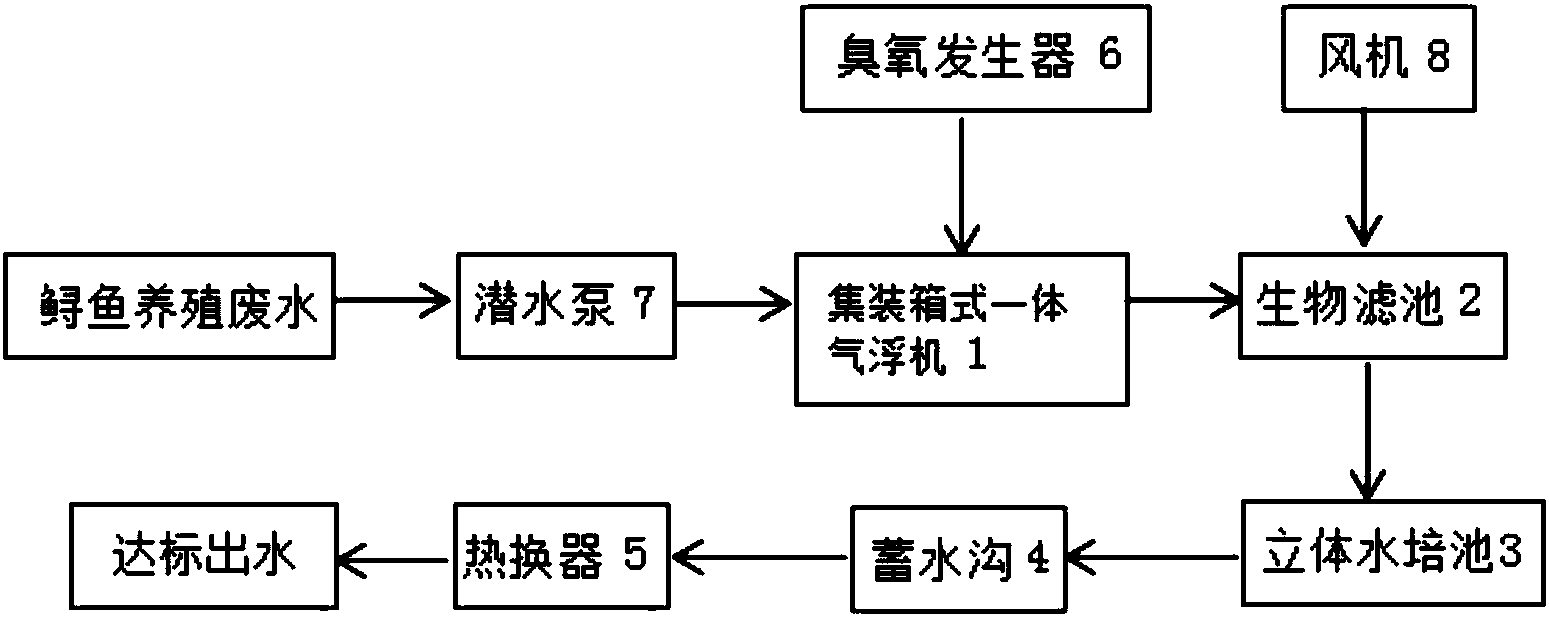

摘要附图
权利要求书
1.一种鲟鱼养殖废水处理系统，其特征在于：该系统包括集装箱式一体气浮机、生物滤池、立体水培池和蓄水沟，所述集装箱式一体气浮机的出水端通过管道连通所述生物滤池的进水端，所述生物滤池的出水端通过管道连通所述立体水培池的进水端，所述立体水培池的出水端通过管道连通所述蓄水沟的进水端;待处理的鲟鱼养殖废水经过进水端通入所述的集装箱式一体气浮机，依次经过集装箱式一体气浮机、生物滤池和立体水培池处理后通入所述的蓄水沟。
2.根据权利要求1所述的鲟鱼养殖水处理系统，其特征在于：所述蓄水沟的出水端通过管道连通所述的换热器。
3.根据权利要求1所述的鲟鱼养殖废水处理系统，其特征在于：该系统还包括用于向所述集装箱式一体气浮机内通入臭氧的臭氧发生器，所述的集装箱式一体气浮机内还设有活性炭。
4.根据权利要求1所述的鲟鱼养殖废水处理系统，其特征在于：所述的生物滤池内还添加有亚硝酸菌和硝酸菌。
5.根据权利要求1所述的鲟鱼养殖废水处理系统，其特征在于：所述的立体水培池中种植有水生植物并放养水生动物。
6.一种鲟鱼养殖废水处理工艺，其特征在于：包括以下步骤：
(1)将鲟鱼养殖废水通过管道引入到集装箱式一体气浮机中，所述的集装箱式一体气浮机内设有活性炭并通入臭氧，所述的鲟鱼养殖废水在集装箱式一体气浮机中经气浮、活性炭、臭氧作用后水中的氨氮被氧化，污染物被活性炭吸附;
(2)经过集装箱式一体气浮机处理后的废水经过管道通入生物滤池中，在生物滤池中亚硝酸菌和硝酸菌作用下，水中的氨氮与亚硝酸盐转化为硝酸盐;
(3)经过生物滤池处理后的废水流入到立体水培池中，废水中的硝酸盐被立体水培池中的水生植物吸收;
(4)经过立体水培池处理后，水中的氨氮、亚硝酸盐含量达标，通过管道流入到蓄水沟中，处理达标后的废水经过水泵泵入热换器调节水温后作为养殖水重复利用。
7.根据权利要求6所述的鲟鱼养殖废水处理工艺，其特征在于：所述的立体水培池中种植有水生植物并放养有水生动物。
8.根据权利要求6或7所述的鲟鱼养殖废水处理工艺，其特征在于：所述的水生植物为水葫芦、水芹菜、美人蕉和芦苇中的至少一种;所述的水生动物为河蚌、螺丝和鱼类中的至少一种。
9.根据权利要求6所述的鲟鱼养殖废水处理工艺，其特征在于：采用所述的换热器将处理达标后废水的水温调节至与养殖进水相差不超过1℃的水温差。
10.权利要求1～5中任一所述的鲟鱼养殖废水处理系统在鲟鱼养殖废水处理中的应用。
说明书
一种鲟鱼养殖废水处理系统
技术领域
本发明属于淡水养殖领域，具体涉及一种鲟鱼养殖废水处理系统。
背景技术
鲟鱼的人工养殖虽有百年历史，但在我国还是个新兴产业。由于鲟鱼身体各部分都能食用且味道鲜美独特，因此养殖鲟鱼能够获得较高的效益。养殖鲟鱼的方式有网箱养殖和池塘养殖等。在一些地区，面临着水库水或河水水源缺乏或地表水质污染的情况。地下水丰富可用，但长期以自然态循环养殖，致使地表水质轻度污染。因此，需要提供一种鲟鱼养殖水处理系统人工模拟生态系统将鱼池出水循环利用，减少鲟鱼养殖水对周围环境的富营养污染，改善养殖场的周边生态系统。
发明内容
本发明的目的在于提供一种鲟鱼养殖废水处理系统及其应用。
本发明的另一目的在于提供一种鲟鱼养殖废水处理方法。
本发明的目的可以通过以下技术方案实现：
一种鲟鱼养殖废水处理系统，该系统包括集装箱式一体气浮机、生物滤池、立体水培池和蓄水沟，所述集装箱式一体气浮机的出水端通过管道连通所述生物滤池的进水端，所述生物滤池的出水端通过管道连通所述立体水培池的进水端，所述立体水培池的出水端通过管道连通所述蓄水沟的进水端;待处理的鲟鱼养殖废水经过进水端通入所述的集装箱式一体气浮机，依次经过集装箱式一体气浮机、生物滤池和立体水培池处理后通入所述的蓄水沟。
所述蓄水沟的出水端通过管道连通所述的换热器，所述的换热器用于调节处理达标后废水的水温作为养殖水重复利用。
上述系统还包括用于向所述集装箱式一体气浮机内通入臭氧的臭氧发生器，所述的集装箱式一体气浮机内还设有活性炭。
所述生物滤池的结构为本领域技术人员所公知的，所述的生物滤池内还添加有亚硝酸菌和硝酸菌。
所述的立体水培池中种植有水生植物并放养水生动物。所述的水生植物为水葫芦、水芹菜、美人蕉和芦苇中的至少一种;所述的水生动物为河蚌、螺丝和鱼类中的至少一种。
一种鲟鱼养殖废水处理工艺，包括以下步骤：
(1)将鲟鱼养殖废水通过管道引入到集装箱式一体气浮机中，所述的集装箱式一体气浮机内设有活性炭并通入臭氧，所述的鲟鱼养殖废水在集装箱式一体气浮机中经气浮、活性炭、臭氧作用后水中的氨氮被氧化，污染物被活性炭吸附;
(2)经过集装箱式一体气浮机处理后的废水经过管道通入生物滤池中，在生物滤池中亚硝酸菌和硝酸菌作用下，水中的氨氮与亚硝酸盐转化为硝酸盐;
(3)经过生物滤池处理后的废水流入到立体水培池中，废水中的硝酸盐被立体水培池中的水生植物吸收;
(4)经过立体水培池处理后，水中的氨氮、亚硝酸盐含量达标，通过管道流入到蓄水沟中，处理达标后的废水经过水泵泵入热换器调节水温后作为养殖水重复利用。
上述的鲟鱼养殖废水处理工艺，其所述的立体水培池中种植有水生植物并放养有水生动物。所述的水生植物为水葫芦、水芹菜、美人蕉和芦苇中的至少一种;所述的水生动物为河蚌、螺丝和鱼类中的至少一种。
采用所述的换热器将处理达标后废水的水温调节至与养殖进水相差不超过1℃的水温差。
上述的鲟鱼养殖废水处理系统在鲟鱼养殖废水处理中的应用。
本发明的有益效果：
本发明通过对养殖废水进行生化、物理以及生态调控，可以对鲟鱼养殖废水中氨氮含量超标进行较好的治污效果。
