申请日2017.04.25
公开(公告)日2017.07.21
IPC分类号A61L2/23; A61L101/06
摘要
本发明涉及一种沉淀池消毒装置，尤其涉及一种污水处理用沉淀池消毒装置。本发明要解决的技术问题是提供一种洒料均匀、洒料速度快、工作效率高的污水处理用沉淀池消毒装置。为了解决上述技术问题，本发明提供了这样一种污水处理用沉淀池消毒装置，包括有沉淀池、固定板、第一滑轨、第一滑块、第二下料装置等;沉淀池左右两侧的顶部竖直设有固定板，固定板顶部通过螺栓连接有第一滑轨，第一滑轨上滑动式的设有第一滑块，第一滑块顶部焊接有第一横板，第一横板底部设有第一下料装置。本发明通过第一下料装置和第二下料装置均匀下料至沉淀池内，对沉淀池进行消毒，与此同时，通过操作人员前后移动第一滑块。

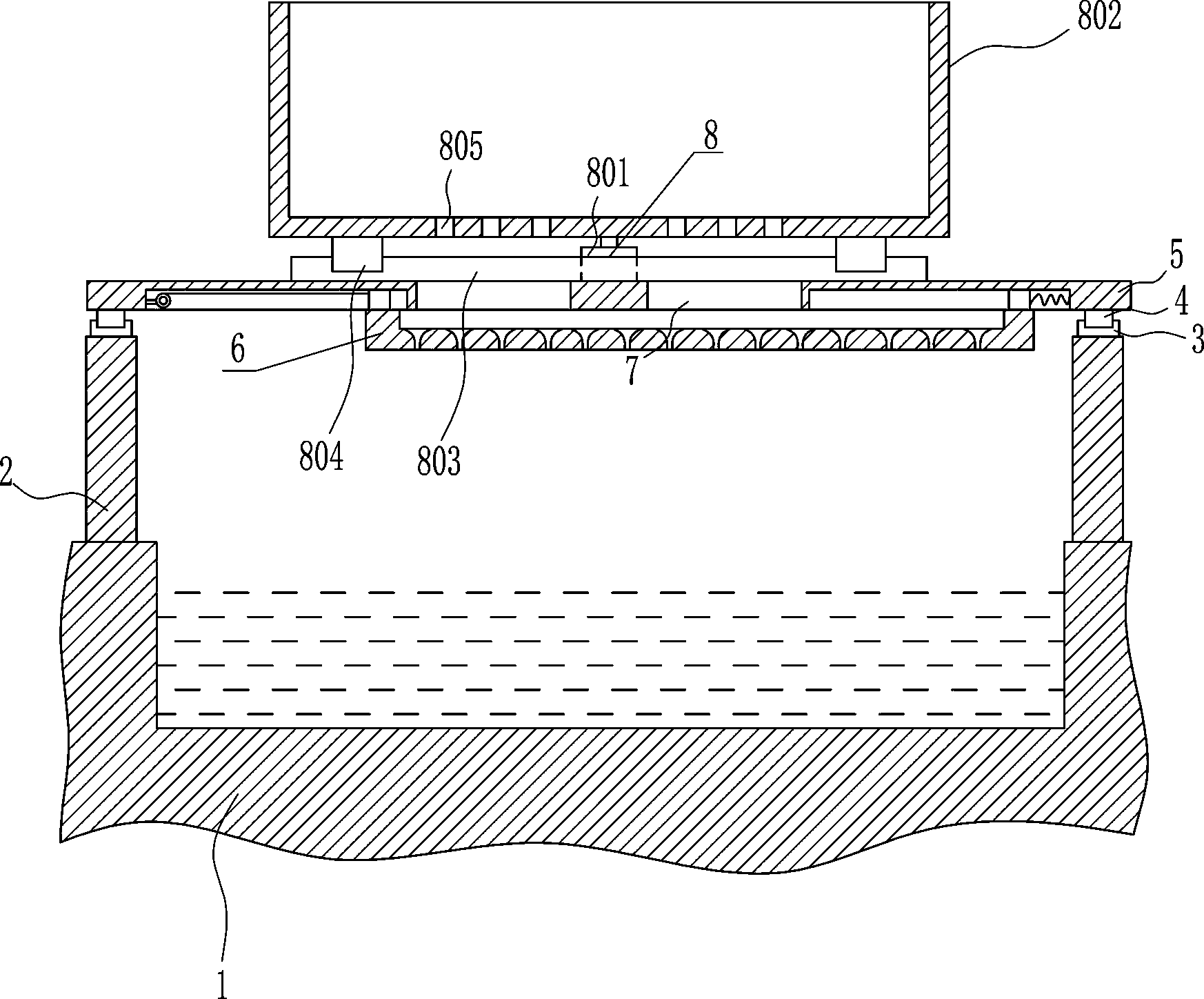

摘要附图
权利要求书
1.一种污水处理用沉淀池消毒装置，其特征在于，包括有沉淀池(1)、固定板(2)、第一滑轨(3)、第一滑块(4)、第二下料装置(8)、第一横板(5)和第一下料装置(6)，沉淀池(1)左右两侧的顶部竖直设有固定板(2)，固定板(2)顶部通过螺栓连接有第一滑轨(3)，第一滑轨(3)上滑动式的设有第一滑块(4)，第一滑块(4)顶部焊接有第一横板(5)，第一横板(5)底部设有第一下料装置(6)，第一横板(5)顶部设有第二下料装置(8)，第一横板(5)中部的左右两侧对称开有第二下料口(7)。
2.根据权利要求1所述的一种污水处理用沉淀池消毒装置，其特征在于，第二下料装置(8)包括有第一电机(801)、放料箱(802)、环形滑轨(803)和第三滑块(804)，第一电机(801)通过螺栓与第一横板(5)顶部连接，第一电机(801)位于两个第一下料口(608)之间的第一横板(5)上，第一电机(801)的输出轴上通过联轴器连接有放料箱(802)，放料箱(802)底部的左右两侧对称开有第三下料口(805)，第三下料口(805)位于第二下料口(7)的正上方，第一电机(801)外侧的第一横板(5)顶部通过螺栓连接有环形滑轨(803)，环形滑轨(803)上滑动式的设有第三滑块(804)，第三滑块(804)顶部与放料箱(802)底部焊接连接。
3.根据权利要求2所述的一种污水处理用沉淀池消毒装置，其特征在于，第一下料装置(6)包括有第二滑块(602)、第一电动绕线轮(603)、第一拉绳(604)、第一弹簧(605)和第二横板(606)，第一横板(5)左右两侧对称开有第一滑槽(601)，第一滑槽(601)位于两个第二下料口(7)外侧，第一滑槽(601)内滑动式的设有第二滑块(602)，左侧的第一滑槽(601)内左壁通过螺栓连接有第一电动绕线轮(603)，第一电动绕线轮(603)上绕有第一拉绳(604)，第一拉绳(604)与左侧的第二滑块(602)左端连接，右侧的第二滑块(602)右端通过挂钩连接有第一弹簧(605)，第一弹簧(605)右端通过挂钩与右侧第一滑槽(601)内右壁连接，第二滑块(602)底部焊接有第二横板(606)，第二横板(606)上上部开有第一凹槽(607)，第一凹槽(607)位于第二下料口(7)的正下方，第二横板(606)上下部均匀间隔的开有第一下料口(608)，第一下料口(608)与第一凹槽(607)相对应。
4.根据权利要求3所述的一种污水处理用沉淀池消毒装置，其特征在于，还包括有挡料装置(9)，放料箱(802)内左右两侧都设有挡料装置(9)，挡料装置(9)包括有第一连接杆(902)、齿条(903)、支杆(904)、第二电机(905)、齿轮(906)和挡板(907)，放料箱(802)左右两侧下部对称开有通孔(901)，通孔(901)内活动式的设有第一连接杆(902)，两根第一连接杆(902)外侧位于放料箱(802)外部，两根第一连接杆(902)内侧位于放料箱(802)内，第一连接杆(902)内侧的端头焊接有挡板(907)，第一连接杆(902)外侧底部焊接有齿条(903)，第一横板(5)顶部最左侧和最右侧焊接有支杆(904)，支杆(904)顶部通过螺栓连接有第二电机(905)，第二电机(905)前侧安装有齿轮(906)，齿轮(906)与齿条(903)啮合。
5.根据权利要求4所述的一种污水处理用沉淀池消毒装置，其特征在于，还包括有震动装置(10)，两根固定板(2)之间的上部设有震动装置(10)，震动装置(10)包括有第四滑块(102)、第二弹簧(103)、第二动绕线轮(104)、第二拉绳(105)和网板(106)，两根固定板(2)上部开有第二滑槽(101)，第二滑槽(101)内滑动式的设有第四滑块(102)，第二滑槽(101)内底部通过螺栓连接有第二动绕线轮(104)，第二动绕线轮(104)上绕有第二拉绳(105)，第二拉绳(105)尾端通过挂钩与第四滑块(102)底部连接，第四滑块(102)顶部与第二滑槽(101)内顶部之间连接有第二弹簧(103)，两个第四滑块(102)之间焊接有网板(106)。
6.根据权利要求5所述的一种污水处理用沉淀池消毒装置，其特征在于，还包括有破碎装置(11)，第一横板(5)顶部左侧设有破碎装置(11)，破碎装置(11)包括有7型板(111)、气缸(112)和压板(113)，7型板(111)与第一横板(5)顶部左侧焊接连接，7型板(111)位于左侧支杆(904)的后侧，7型板(111)内顶部中间通过螺栓连接有气缸(112)，气缸(112)的伸缩杆连接有压板(113)，压板(113)位于放料箱(802)的正上方。
7.根据权利要求6所述的一种污水处理用沉淀池消毒装置，其特征在于，还包括有第二滑轨(12)和第五滑块(13)，放料箱(802)外侧的左右两侧对称通过螺栓连接有第二滑轨(12)，第二滑轨(12)上滑动式的设有第五滑块(13)，第五滑块(13)底部与第一连接杆(902)顶部连接。
8.根据权利要求7所述的一种污水处理用沉淀池消毒装置，其特征在于，还包括有楔形块(908)，挡板(907)顶部设有楔形块(908)，楔形块(908)通过焊接连接的方式与挡板(907)顶部连接。
9.根据权利要求8所述的一种污水处理用沉淀池消毒装置，其特征在于，第一电机(801)和第二电机(905)均为伺服电机。
说明书
一种污水处理用沉淀池消毒装置
技术领域
本发明涉及一种沉淀池消毒装置，尤其涉及一种污水处理用沉淀池消毒装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，沉淀池在废水处理中广为使用。它的型式很多，按池内水流方向可分为平流式、竖流式和辐流式三种。考虑到颗粒沉淀过程中的絮凝因素，假设颗粒的沉速以等加速改变，并设起始沉速为零。结合考虑管内的流速分布，则斜管长度为：-d*tgθ式中a为颗粒沉速变化的加速度，即a=du/dt上述三种方法，各有不足之处。
目前对沉淀池进行消毒一般都是通过粉末状二氧化氯进行消毒，而一般都是通过人工将粉末状二氧化氯洒料沉淀池内对其进行消毒，从而存在洒料不均匀、洒料速度慢、工作效率低的缺点，因此亟需研发一种洒料均匀、洒料速度快、工作效率高的污水处理用沉淀池消毒装置。
发明内容
(1)要解决的技术问题
本发明为了克服一般都是通过人工将粉末状二氧化氯洒料沉淀池内对其进行消毒，从而存在洒料不均匀、洒料速度慢、工作效率低的缺点，本发明要解决的技术问题是提供一种洒料均匀、洒料速度快、工作效率高的污水处理用沉淀池消毒装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用沉淀池消毒装置，包括有沉淀池、固定板、第一滑轨、第一滑块、第二下料装置、第一横板和第一下料装置，沉淀池左右两侧的顶部竖直设有固定板，固定板顶部通过螺栓连接有第一滑轨，第一滑轨上滑动式的设有第一滑块，第一滑块顶部焊接有第一横板，第一横板底部设有第一下料装置，第一横板顶部设有第二下料装置，第一横板中部的左右两侧对称开有第二下料口。
优选地，第二下料装置包括有第一电机、放料箱、环形滑轨和第三滑块，第一电机通过螺栓与第一横板顶部连接，第一电机位于两个第一下料口之间的第一横板上，第一电机的输出轴上通过联轴器连接有放料箱，放料箱底部的左右两侧对称开有第三下料口，第三下料口位于第二下料口的正上方，第一电机外侧的第一横板顶部通过螺栓连接有环形滑轨，环形滑轨上滑动式的设有第三滑块，第三滑块顶部与放料箱底部焊接连接。
优选地，第一下料装置包括有第二滑块、第一电动绕线轮、第一拉绳、第一弹簧和第二横板，第一横板左右两侧对称开有第一滑槽，第一滑槽位于两个第二下料口外侧，第一滑槽内滑动式的设有第二滑块，左侧的第一滑槽内左壁通过螺栓连接有第一电动绕线轮，第一电动绕线轮上绕有第一拉绳，第一拉绳与左侧的第二滑块左端连接，右侧的第二滑块右端通过挂钩连接有第一弹簧，第一弹簧右端通过挂钩与右侧第一滑槽内右壁连接，第二滑块底部焊接有第二横板，第二横板上上部开有第一凹槽，第一凹槽位于第二下料口的正下方，第二横板上下部均匀间隔的开有第一下料口，第一下料口与第一凹槽相对应。
优选地，还包括有挡料装置，放料箱内左右两侧都设有挡料装置，挡料装置包括有第一连接杆、齿条、支杆、第二电机、齿轮和挡板，放料箱左右两侧下部对称开有通孔，通孔内活动式的设有第一连接杆，两根第一连接杆外侧位于放料箱外部，两根第一连接杆内侧位于放料箱内，第一连接杆内侧的端头焊接有挡板，第一连接杆外侧底部焊接有齿条，第一横板顶部最左侧和最右侧焊接有支杆，支杆顶部通过螺栓连接有第二电机，第二电机前侧安装有齿轮，齿轮与齿条啮合。
优选地，还包括有震动装置，两根固定板之间的上部设有震动装置，震动装置包括有第四滑块、第二弹簧、第二动绕线轮、第二拉绳和网板，两根固定板上部开有第二滑槽，第二滑槽内滑动式的设有第四滑块，第二滑槽内底部通过螺栓连接有第二动绕线轮，第二动绕线轮上绕有第二拉绳，第二拉绳尾端通过挂钩与第四滑块底部连接，第四滑块顶部与第二滑槽内顶部之间连接有第二弹簧，两个第四滑块之间焊接有网板。
优选地，还包括有破碎装置，第一横板顶部左侧设有破碎装置，破碎装置包括有7型板、气缸和压板，7型板与第一横板顶部左侧焊接连接，7型板位于左侧支杆的后侧，7型板内顶部中间通过螺栓连接有气缸，气缸的伸缩杆连接有压板，压板位于放料箱的正上方。
优选地，还包括有第二滑轨和第五滑块，放料箱外侧的左右两侧对称通过螺栓连接有第二滑轨，第二滑轨上滑动式的设有第五滑块，第五滑块底部与第一连接杆顶部连接。
优选地，还包括有楔形块，挡板顶部设有楔形块，楔形块通过焊接连接的方式与挡板顶部连接。
优选地，第一电机和第二电机均为伺服电机。
工作原理：当要使用本发明时，把粉状的二氧化氯适量的倒入第二下料装置内，第二下料装置内的二氧化氯通过第二下料口流入第一下料装置内，二氧化氯通过第一下料装置内的下料口均匀落入沉淀池内，于此同时，操作人员前侧移动第一滑块，带动第一横板和其上部件前后运动，使二氧化氯均匀落入沉淀池内，从而对其进行均匀消毒，提高工作效率。
因为第二下料装置包括有第一电机、放料箱、环形滑轨和第三滑块，第一电机通过螺栓与第一横板顶部连接，第一电机位于两个第一下料口之间的第一横板上，第一电机的输出轴上通过联轴器连接有放料箱，放料箱底部的左右两侧对称开有第三下料口，第三下料口位于第二下料口的正上方，第一电机外侧的第一横板顶部通过螺栓连接有环形滑轨，环形滑轨上滑动式的设有第三滑块，第三滑块顶部与放料箱底部焊接连接。操作人员把适量的二氧化氯倒入放料箱内，放料箱内的二氧化氯通过第三下料口和第二下料口流入第一下料装置内，于此同时启动第一电机转动，带动放料箱转动，放料箱内的二氧化氯随之转动，从而提高下料速度。当对沉淀池消毒完毕后，关闭第一电机即可。
因为第一下料装置包括有第二滑块、第一电动绕线轮、第一拉绳、第一弹簧和第二横板，第一横板左右两侧对称开有第一滑槽，第一滑槽位于两个第二下料口外侧，第一滑槽内滑动式的设有第二滑块，左侧的第一滑槽内左壁通过螺栓连接有第一电动绕线轮，第一电动绕线轮上绕有第一拉绳，第一拉绳与左侧的第二滑块左端连接，右侧的第二滑块右端通过挂钩连接有第一弹簧，第一弹簧右端通过挂钩与右侧第一滑槽内右壁连接，第二滑块底部焊接有第二横板，第二横板上上部开有第一凹槽，第一凹槽位于第二下料口的正下方，第二横板上下部均匀间隔的开有第一下料口，第一下料口与第一凹槽相对应。当第二下料装置内的二氧化氯流入第二凹槽内时，通过第一下料口流入沉淀池内，于此同时，操作人员可前后移动第一滑块，使二氧化氯均匀的洒入沉淀池内，对沉淀池进行消毒，提高消毒效果。当沉淀池消毒完毕后，操作人员停止移动第一滑块。
因为还包括有挡料装置，放料箱内左右两侧都设有挡料装置，挡料装置包括有第一连接杆、齿条、支杆、第二电机、齿轮和挡板，放料箱左右两侧下部对称开有通孔，通孔内活动式的设有第一连接杆，两根第一连接杆外侧位于放料箱外部，两根第一连接杆内侧位于放料箱内，第一连接杆内侧的端头焊接有挡板，第一连接杆外侧底部焊接有齿条，第一横板顶部最左侧和最右侧焊接有支杆，支杆顶部通过螺栓连接有第二电机，第二电机前侧安装有齿轮，齿轮与齿条啮合。当沉淀池消毒完毕后，启动左侧第二电机顺时针转动和启动右侧第二电机逆时针转动，带动齿条和第一连接杆向内侧运动，带动挡板向内侧运动，挡板把第三下料口堵住，当第三下料口堵住后，关闭第二电机即可。从而可防止放料箱内多余的二氧化氯流出。当需要对沉淀池进行消毒时，启动左侧第二电机逆时针转动和启动右侧第二电机顺时针转动，使挡板打开。当沉淀池消毒完毕后，关闭第二电机即可。
因为还包括有震动装置，两根固定板之间的上部设有震动装置，震动装置包括有第四滑块、第二弹簧、第二动绕线轮、第二拉绳和网板，两根固定板上部开有第二滑槽，第二滑槽内滑动式的设有第四滑块，第二滑槽内底部通过螺栓连接有第二动绕线轮，第二动绕线轮上绕有第二拉绳，第二拉绳尾端通过挂钩与第四滑块底部连接，第四滑块顶部与第二滑槽内顶部之间连接有第二弹簧，两个第四滑块之间焊接有网板。从第一下料口流出的二氧化氯落入网板上，于此同时，启动第二动绕线轮收第二拉绳和放第二拉绳，第二弹簧伸缩，带动网板上下抖动，从而使二氧化氯均匀的落入沉淀池内，提高工作效率。当沉淀池消毒完毕后，关闭第二电动绕线轮即可。
因为还包括有破碎装置，第一横板顶部左侧设有破碎装置，破碎装置包括有7型板、气缸和压板，7型板与第一横板顶部左侧焊接连接，7型板位于左侧支杆的后侧，7型板内顶部中间通过螺栓连接有气缸，气缸的伸缩杆连接有压板，压板位于放料箱的正上方。当放料箱内有结块的二氧化氯时，可控制气缸伸缩，带动压板上下运动，对二氧化氯进行破碎。当二氧化氯破碎完毕后，控制气缸停止伸缩。
因为还包括有第二滑轨和第五滑块，放料箱外侧的左右两侧对称通过螺栓连接有第二滑轨，第二滑轨上滑动式的设有第五滑块，第五滑块底部与第一连接杆顶部连接。第二滑轨和第五滑块起导向作用，可使第一连接杆和其上部件直线运动。
因为还包括有楔形块，挡板顶部设有楔形块，楔形块通过焊接连接的方式与挡板顶部连接，当挡板向外侧打开时，楔形块可使放料箱内的二氧化氯更快的流入第一下料装置内，提高工作速度。
因为第一电机和第二电机均为伺服电机，可更好的控制其转速，使运行更平稳。
(3)有益效果
本发明通过第一下料装置和第二下料装置均匀下料至沉淀池内，对沉淀池进行消毒，与此同时，通过操作人员前后移动第一滑块，使第一横板和其上部件前后运动，从而对沉淀池全方位进行消毒，从而达到了洒料均匀、洒料速度快、工作效率高的效果。
