申请日2017.04.25
公开(公告)日2017.07.25
IPC分类号C02F9/14
摘要
本发明公开了一种市政污水净化系统施工工艺，包括与市政污水连接设置的预处理系统、多级曝气池系统和后处理系统;预处理系统包括污水提升泵、初滤格栅、曝气沉砂池和初沉池，污水经处理后靠自然水位差流入多级曝气池系统;多级曝气池系统包括与初沉池连接的曝气生物滤池、与曝气生物滤池连接的气浮池、与气浮池连接的混凝沉淀池、设置在气浮池与混凝沉淀池之间的加药装置，对混凝沉淀池加药沉淀后的污水依次进行处理的过滤装置、消毒装置和树脂吸附装置;后处理系统包括分别与初沉池、气浮池连接设置的污泥池，与污泥池连接的带式压滤机或涡螺离心机，经带式压滤机或涡螺离心机处理后污泥形成泥饼。本发明卫生环保，对污水处理效果好。

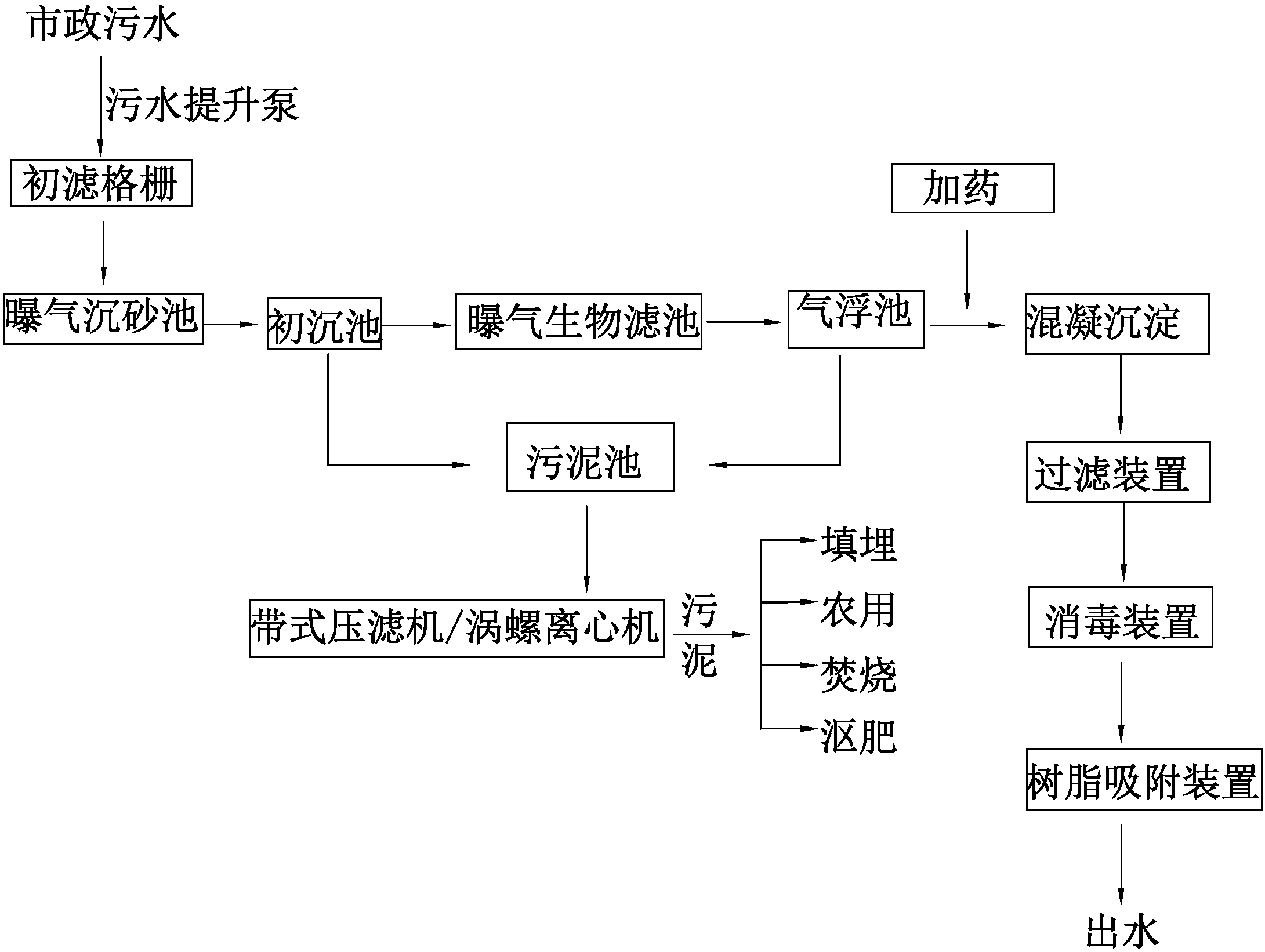

摘要附图
权利要求书
1.一种市政污水净化系统施工工艺，其特征在于：包括与市政污水连接设置的预处理系统，与预处理系统连接设置的多级曝气池系统，以及与预处理系统和多级曝气池系统连接设置的后处理系统;其中，预处理系统包括与市政污水连接的污水提升泵、对污水提升泵提升的污水进行初滤的初滤格栅(1)、经初滤格栅(1)处理过的污水依次通入曝气沉砂池(2)和初沉池(3)，污水经处理后靠自然水位差流入多级曝气池系统;多级曝气池系统包括与初沉池(3)连接的曝气生物滤池(4)、与曝气生物滤池(4)连接设置的气浮池(10)、与气浮池(10)连接设置的混凝沉淀池(11)、设置在气浮池(10)与混凝沉淀池(11)之间的加药装置(9)，对混凝沉淀池(11)加药沉淀后的污水依次进行处理的过滤装置(5)、消毒装置(6)和树脂吸附装置(7);后处理系统包括分别与初沉池(3)、气浮池(10)连接设置的污泥池(12)，与污泥池(12)连接的带式压滤机或涡螺离心机(13)，经带式压滤机或涡螺离心机(13)处理后污泥形成泥饼。
2.根据权利要求1所述的市政污水净化系统施工工艺，其特征在于：所述消毒装置(6)包括颗粒收集单元(61)、RO过滤系统(62)、水处理单元(63)、紫外杀菌单元(64)，所述颗粒收集单元(61)上设有反冲洗单元(65)，所述水处理单元(63)上设有微滤器(66)。
3.根据权利要求2所述的市政污水净化系统施工工艺，其特征在于：所述消毒装置(6)内设有臭氧水生成装置(8)。
4.根据权利要求3所述的市政污水净化系统施工工艺，其特征在于：所述臭氧水生成装置(8)包括壳体(81)，设置在壳体(81)上的进水口(82)和出水口(83)，所述进水口(82)和出水口(83)上分别设有用于测定和控制臭氧水浓度的臭氧检测传感器探头(811)、(812)，所述壳体(81)内设有与进水口(82)连接的水泵(84)，所述水泵(84)与气水混合管(85)的进水口管路连接，所述气水混合管(85)的进气口管路与臭氧水发生器(86)的出气口管路连接，所述气水混合管(85)的出口管路与气水分离器(87)的进水口管路连接，所述气水分离器(87)的出水口管路与壳体(81)上的出水口(83)连接，所述气水分离器(87)的出气口管路与臭氧分解器(88)连接。
5.根据权利要求4所述的市政污水净化系统施工工艺，其特征在于：所述加药装置(9)包括并列设置的若干加药单元(91)，每个加药单元(91)包括加药箱(911)，与加药箱(911)串联设置的净水装置(912)，与净水装置(912)串联的控制阀(913)，控制阀(913)通过支管连接总管路;所述加药箱(911)上设有加药漏斗(914)，加药漏斗(914)的底部设有漏斗阀(915);所述加药箱(911)与净水装置(912)之间串联设有掺水阀(916)和流量计(917)。
6.根据权利要求5所述的市政污水净化系统施工工艺，其特征在于：所述过滤装置(5)包括石英砂过滤器(51)，以及与石英砂过滤器(51)串联设置的活性炭过滤器(52)。
7.根据权利要求6所述的市政污水净化系统施工工艺，其特征在于：石英砂过滤器(51)包括砂滤壳体(510)，设置在砂滤壳体(510)内的砂滤层(511)，设置在砂滤层(511)上部的砂滤上封头(512)，设置在砂滤层(511)下部的砂滤下封头(513)，砂滤层(511)包括由鹅卵石构成的砂滤底层承托层(514)，以及设置在砂滤底层承托层(514)上的石英砂填料层(515)，砂滤壳体(510)的侧壁上分别设有进水口、进气口、出水口和排水口，砂滤壳体(510)的顶部设有排气口。
8.根据权利要求7所述的市政污水净化系统施工工艺，其特征在于：活性炭过滤器(52)包括炭滤壳体(520)，设置在炭滤壳体(520)内的炭滤填料层(521)，设置在炭滤填料层(521)上的炭滤上封头(522)，设置在炭滤填料层(521)下部的炭滤下封头(523)，炭滤壳体(520)的侧壁上分别设有进水口、进气口、出水口和排水口，炭滤壳体(520)的顶部设有排气口。
9.根据权利要求8所述的市政污水净化系统施工工艺，其特征在于：炭滤填料层(521)包括设置在底部的炭滤底层承托层(524)，设置在炭滤底层承托层(524)上的石英砂层(525)，设置在石英砂层(525)上的活性炭层(526)，活性炭层(526)采用果壳活性炭填装而成，炭滤底层承托层(524)为鹅卵石，鹅卵石从下至上颗粒由大至小排布。
10.根据权利要求1所述的市政污水净化系统施工工艺，其特征在于：树脂吸附装置(7)包括串联设置的第一树脂吸附装置(71)和第二树脂吸附装置(72)，第一树脂吸附装置(71)连接再生酸液箱(73)，第一树脂吸附装置(71)与再生酸液箱(73)之间设有第一水射器(74)，第一水射器(74)与再生酸液箱(73)之间设有第一流量计(75);第二树脂吸附装置(72)连接再生碱液箱(76)，第二树脂吸附装置(72)与再生碱液箱(76)之间设有第二水射器(77)，第二水射器(77)与再生碱液箱(76)之间设有第二流量计(78)。
说明书
市政污水净化系统施工工艺
技术领域
本发明涉及污水处理技术领域，更具体地说，它涉及一种市政污水净化系统施工工艺。
背景技术
干净的淡水在中国和世界其他一些地区已经变成了一种稀缺的资源，工业化的突飞猛进更加剧了淡水供应的紧张，同时也严重制约了未来工业的持续发展。污水的回用可以解决很大一部分工业用水，这样便可节约更多的淡水用来饮用或其他用途。
随着经济的发展及人们生活质量的提高，污水水质也发生了一些变化。工业的兴起，一些市政污水系统不可避免的也接纳了部分处理后的产业污水。目前新建市政污水处理设施，实际工程中很难实现全年稳定达标的目标，采用的处理工艺有必要进行改进。
现有技术中，公开号为CN202865035U的中国专利公开了一种重金属废水处理装置，包括废水池及与所述废水池连通的反应池，反应池中设有依次相连通的废水预处理装置、固液分离装置及过滤装置，上述装置通过设置反应池，对重金属离子分别进行预处理、固液分离及过滤，达到净化废水的目的，且通过设置初滤器、阳离子吸附器及阴离子吸附器吸收和过滤废水中的重金属。采用上述装置进行废水预处理，存在以下不足：预处理效果不佳，会出现色度偏高，使得回用水重金属物质含量增加从而导致排放水超出外排指标。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种市政污水净化系统施工工艺，卫生环保，对污水处理效果好。
本发明的上述技术目的是通过以下技术方案得以实现的：一种市政污水净化系统，包括与市政污水连接设置的预处理系统，与预处理系统连接设置的多级曝气池系统，以及与预处理系统和多级曝气池系统连接设置的后处理系统;其中，预处理系统包括与市政污水连接的污水提升泵、对污水提升泵提升的污水进行初滤的初滤格栅、经初滤格栅处理过的污水依次通入曝气沉砂池和初沉池，污水经处理后靠自然水位差流入多级曝气池系统;多级曝气池系统包括与初沉池连接的曝气生物滤池、与曝气生物滤池连接设置的气浮池、与气浮池连接设置的混凝沉淀池、设置在气浮池与混凝沉淀池之间的加药装置，对混凝沉淀池加药沉淀后的污水依次进行处理的过滤装置、消毒装置和树脂吸附装置;后处理系统包括分别与初沉池、气浮池连接设置的污泥池，与污泥池连接的带式压滤机或涡螺离心机，经带式压滤机或涡螺离心机处理后污泥形成泥饼。
通过采用上述技术方案，污水先通入预处理系统进行预处理，然后通过多级曝气池系统进行净化、吸收和消毒，使用安全环保，无化学残留和二次污染，预处理系统和多级曝气池系统产生的污泥通过后处理系统进行处理，处理后的污泥通过带式压滤机或涡螺离心机处理，处理后的泥饼外运或作农肥;加药装置对污水中的杂质进行净化和沉淀;气浮池运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果;过滤装置采用多介质过滤装置，有效除去水中各中悬浮物、微生物、以及其他微细颗粒，然后通过树脂吸附装置对重金属进行离子交换，离子交换树脂失效后，通过酸或碱在水射器中混合稀释后送入到树脂吸附装置里对树脂进行再生;多级曝气池系统和不同层面生物载体接触的污水水质不同，形成的微生物群体组成不尽相同，每个层面都生长着适合于流到 该层污水水质的微生物菌群;投加不同滤料，使得单元填料中同时具有厌氧、缺氧和好氧区，有利于食物链的形成，并能在曝气条件下，同时具有脱氮、除磷和去除有机物的功能;用气浮池代替传统水处理工艺中的沉淀池，可以大大提高曝气生物滤池老化和脱落的生物膜及悬浮物的去除率，可减少水力停留时间，减少构筑物占地面积，减少土建投资。
本发明进一步设置为，所述消毒装置包括颗粒收集单元、RO过滤系统、水处理单元、紫外杀菌单元，所述颗粒收集单元上设有反冲洗单元，所述水处理单元上设有微滤器。
通过采用上述技术方案，消毒装置上设有对污水中大颗粒物质过滤和收集的颗粒收集单元，对污水过滤处理的RO过滤系统，对污水中的水分以及反应产生的水进行处理的水处理单元，以及对污水进行杀菌的紫外杀菌单元，杀菌效果好。
本发明进一步设置为，所述消毒装置内设有臭氧水生成装置。
通过采用上述技术方案，臭氧水生成装置将污水瞬间变成具有杀菌消毒的效果的臭氧水，使污水净化。
本发明进一步设置为，所述臭氧水生成装置包括壳体，设置在壳体上的进水口和出水口，所述进水口和出水口上分别设有用于测定和控制臭氧水浓度的臭氧检测传感器探头、，所述壳体内设有与进水口连接的水泵，所述水泵与气水混合管的进水口管路连接，所述气水混合管的进气口管路与臭氧水发生器的出气口管路连接，所述气水混合管的出口管路与气水分离器的进水口管路连接，所述气水分离器的出水口管路与壳体上的出水口连接，所述气水分离器的出气口管路与臭氧分解器连接。
通过采用上述技术方案，臭氧水生成装置对污水进行净化、吸收和消毒作用，使用安全环保，无化学残留和二次污染。
本发明进一步设置为，所述加药装置包括并列设置的若干加药单元，每个加药单元包括加药箱，与加药箱串联设置的净水装置，与净水装置串联的控制阀，控制阀通过支管连接总管路;所述加药箱上设有加药漏斗，加药漏斗的底部设有漏斗阀;所述加药箱与净水装置之间串联设有掺水阀和流量计。
通过采用上述技术方案，可以在加药装置中添加各种辅助药剂，从而除去悬浮物、除油、脱色、除重金属及水中余氯等功效;加药漏斗的设置方便各种添加剂的添加，并在加药漏斗底部设置漏斗阀方便根据需求调节加药的量;掺水阀和流量计的设置，方便根据需求调节加药箱内的浓度，从而达到最佳效果。
本发明进一步设置为，所述过滤装置包括石英砂过滤器，以及与石英砂过滤器串联设置的活性炭过滤器。
通过采用上述技术方案，污水分别通过石英砂过滤器和活性炭过滤器进行过滤，除去水中各中悬浮物、微生物、以及其他微细颗粒。
本发明进一步设置为，石英砂过滤器包括砂滤壳体，设置在砂滤壳体内的砂滤层，设置在砂滤层上部的砂滤上封头，设置在砂滤层下部的砂滤下封头，砂滤层包括由鹅卵石构成的砂滤底层承托层，以及设置在砂滤底层承托层上的石英砂填料层，砂滤壳体的侧壁上分别设有进水口、进气口、出水口和排水口，砂滤壳体的顶部设有排气口。
通过采用上述技术方案，采用鹅卵石作为底层承托层，过滤掉污水中的一些大颗粒的物质，再通过石英砂填料层进一步过滤，除去污水中各中悬浮物、微生物、以及其他微细颗粒，并对污水进行脱色、脱臭、脱氯、去除有机物、去除合成洗涤剂、细菌、病毒及放射性等污染物质。
本发明进一步设置为，活性炭过滤器包括炭滤壳体，设置在炭滤壳体内的炭滤填料层，设置在炭滤填料层上的炭滤上封头，设置在炭滤填料层下部的炭滤下封头，炭滤壳体的侧壁上分别设有进水口、进气口、出水口和排水口，炭滤壳体的顶部设有排气口。
通过采用上述技术方案，进入活性炭过滤器中的污水经过炭滤填料层过滤，过滤掉污水中的悬浮物、微生物、以及其他微细颗粒。
本发明进一步设置为，炭滤填料层包括设置在底部的炭滤底层承托层，设置在炭滤底层承托层上的石英砂层，设置在石英砂层上的活性炭层，活性炭层采用果壳活性炭填装而成，炭滤底层承托层为鹅卵石，鹅卵石从下至上颗粒由大至小排布。
通过采用上述技术方案，采用鹅卵石作为底层承托层，过滤掉污水中的一些大颗粒的物质，再通过石英砂填料层进一步过滤，除去污水中各中悬浮物、微生物、以及其他微细颗粒，最后通过炭滤填料层，对污水进行脱色、脱臭、脱氯、去除有机物、去除合成洗涤剂、细菌、病毒及放射性等污染物质。
本发明进一步设置为，树脂吸附装置包括串联设置的第一树脂吸附装置和第二树脂吸附装置，第一树脂吸附装置连接再生酸液箱，第一树脂吸附装置与再生酸液箱之间设有第一水射器，第一水射器与再生酸液箱之间设有第一流量计;第二树脂吸附装置连接再生碱液箱，第二树脂吸附装置与再生碱液箱之间设有第二水射器，第二水射器与再生碱液箱之间设有第二流量计。
通过采用上述技术方案，树脂吸附装置对污水中重金属进行离子交换，离子交换树脂失效后，通过酸或碱在水射器中混合稀释后送入到树脂吸附装置里对树脂进行再生，通过浓缩液箱中酸或碱液和水箱中的水在水射器中混合稀释后送入到第一树脂吸附装置和第二树脂吸附装置里对树脂进行再生。
综上所述，本发明具有以下有益效果：
其一，通过采用上述技术方案，污水先通入预处理系统进行预处理，然后通过多级曝气池系统进行净化、吸收和消毒，使用安全环保，无化学残留和二次污染，预处理系统和多级曝气池系统产生的污泥通过后处理系统进行处理，处理后的污泥通过带式压滤机或涡螺离心机处理，处理后的泥饼外运或作农肥;加药装置对污水中的杂质进行净化和沉淀;气浮池运用大量微气泡扑捉吸附细小颗粒胶黏物使之上浮，达到固液分离的效果;过滤装置采用多介质过滤装置，有效除去水中各中悬浮物、微生物、以及其他微细颗粒，然后通过树脂吸附装置对重金属进行离子交换，离子交换树脂失效后，通过酸或碱在水射器中混合稀释后送入到树脂吸附装置里对树脂进行再生;
其二，消毒装置内设有臭氧水生成装置，臭氧水生成装置将污水瞬间变成具有杀菌消毒的效果的臭氧水，使污水净化;
其三，过滤装置采用多介质过滤装置，污水分别通过石英砂过滤器和活性炭过滤器进行过滤，除去水中各中悬浮物、微生物、以及其他微细颗粒。
