申请日2017.03.30
公开(公告)日2017.08.18
IPC分类号C02F1/52; B01F11/00
摘要

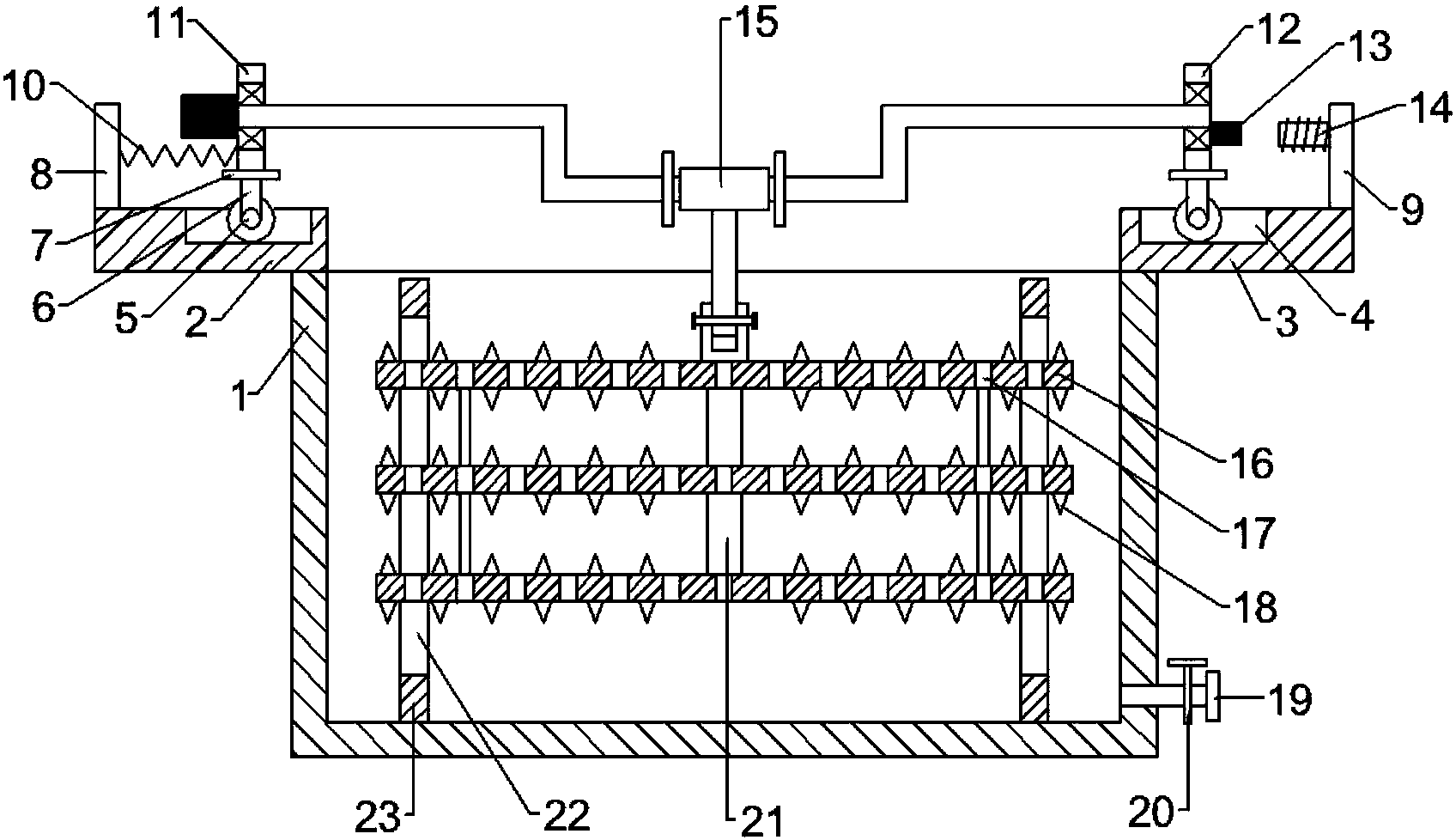

一种上下左右往复运动型的污水处理用装置，包括池体，池体呈长方体状，所述池体上方设有左右往复装置，所述左右往复装置包括第一安装座和第二安装座，第一安装座和第二安装座对称固定连接在池体顶部侧壁上，第一安装座与第二安装座上均开设有开口朝上设置的移动槽，移动槽内设有滚轮，滚轮上固定连接有支撑杆，支撑杆顶端均固定连接有安装板，左侧安装板上固定连接有第一支撑板。本发明的有益效果是利用左右往复装置和上下往复装置来带动搅拌装置上下左右往复移动，有效提高了污水的处理效果。本发明具有结构设计合理、使用方便和搅拌范围实时变化，有效提高了污水与絮凝剂的混合效果。
摘要附图
权利要求书
1.一种上下左右往复运动型的污水处理用装置，包括池体，池体呈长方体状，其特征在于，所述池体上方设有左右往复装置，所述左右往复装置包括第一安装座和第二安装座，第一安装座和第二安装座对称固定连接在池体顶部侧壁上，第一安装座与第二安装座上均开设有开口朝上设置的移动槽，移动槽内设有滚轮，滚轮上固定连接有支撑杆，支撑杆顶端均固定连接有安装板，左侧安装板上固定连接有第一支撑板，右侧安装板上固定连接有第二支撑板，所述第一安装座的左端固定连接有第一挡板，第一挡板与第一支撑板之间通过复位弹簧相连接;所述第二安装座的右端固定连接有第二挡板，第二挡板的左侧壁上固定连接有电磁铁，第二支撑板的右侧壁上固定连接有磁极;所述第一支撑板与第二支撑板之间的位置上设置有上下往复装置，所述上下往复装置包括驱动电机和曲轴，所述曲轴包括主轴颈、连杆轴颈和两个曲柄，连杆轴颈通过两个曲柄与主轴颈固定连接，主轴颈两端分别架设在第一支撑板和第二支撑板上;所述连杆轴颈上套设有套筒，套筒与连杆轴颈转动连接，套筒下侧固定连接有转动杆，转动杆下方设有连接块，连接块呈开口朝上设置的U字形，转动杆下端位于连接块内，且转动杆与连接块通过销轴转动连接;所述连接块下侧固定连接有搅拌装置，搅拌装置位于池体内部。
2.根据权利要求1所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述复位弹簧压簧。
3.根据权利要求1所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述电磁铁产生的磁性与磁极产生的磁性相同。
4.根据权利要求1所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述主轴颈与第一支撑板和第二支撑板的接触处均设有轴承。
5.根据权利要求1所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述套筒两端的连杆轴颈上固定连接有限位挡板。
6.根据权利要求1、4或5所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述搅拌装置包括三个扰流板，扰流板呈长方形状，三个扰流板之间通过若干个固定杆固定连接，上侧所述扰流板中间处于连接块下侧固定连接，扰流板上均开设有扰流通孔，所述扰流板的上侧面和下侧面均固定连接有若干扰流凸起;所述池体内底部对称固定连接有两个导向板，导向板上开设有导向通孔，扰流板的两端均位于导向通孔内。
7.根据权利要求1所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述扰流凸起呈三棱锥状。
8.根据权利要求7所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述扰流通孔的直径为5mm-10mm。
9.根据权利要求1所述的一种上下左右往复运动型的污水处理用装置，其特征在于，所述池体底部侧壁上开设有出水口，所述出水口上设有阀门。
说明书
一种上下左右往复运动型的污水处理用装置
技术领域
本发明涉及污水处理技术领域，具体涉及一种上下左右往复运动型的污水处理用装置。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
在现有技术中，在絮凝池中一般都是利用搅拌叶片来对污水进行搅拌的，当时搅拌叶片的位置仅局限在相同的位置上，难以使污水和絮凝剂得到很好的混合，导致絮凝效果较差。
发明内容
本发明的目的在于提供一种上下左右往复运动型的污水处理用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种上下左右往复运动型的污水处理用装置，包括池体，池体呈长方体状，所述池体上方设有左右往复装置，所述左右往复装置包括第一安装座和第二安装座，第一安装座和第二安装座对称固定连接在池体顶部侧壁上，第一安装座与第二安装座上均开设有开口朝上设置的移动槽，移动槽内设有滚轮，滚轮上固定连接有支撑杆，支撑杆顶端均固定连接有安装板，左侧安装板上固定连接有第一支撑板，右侧安装板上固定连接有第二支撑板，所述第一安装座的左端固定连接有第一挡板，第一挡板与第一支撑板之间通过复位弹簧相连接;所述第二安装座的右端固定连接有第二挡板，第二挡板的左侧壁上固定连接有电磁铁，第二支撑板的右侧壁上固定连接有磁极;所述第一支撑板与第二支撑板之间的位置上设置有上下往复装置，所述上下往复装置包括驱动电机和曲轴，所述曲轴包括主轴颈、连杆轴颈和两个曲柄，连杆轴颈通过两个曲柄与主轴颈固定连接，主轴颈两端分别架设在第一支撑板和第二支撑板上;所述连杆轴颈上套设有套筒，套筒与连杆轴颈转动连接，套筒下侧固定连接有转动杆，转动杆下方设有连接块，连接块呈开口朝上设置的U字形，转动杆下端位于连接块内，且转动杆与连接块通过销轴转动连接;所述连接块下侧固定连接有搅拌装置，搅拌装置位于池体内部。
作为本发明的进一步方案是：所述复位弹簧压簧。
作为本发明的再进一步方案是：所述电磁铁产生的磁性与磁极产生的磁性相同。
作为本发明的再进一步方案是：所述主轴颈与第一支撑板和第二支撑板的接触处均设有轴承。
作为本发明的再进一步方案是：所述套筒两端的连杆轴颈上固定连接有限位挡板。
作为本发明的再进一步方案是：所述搅拌装置包括三个扰流板，扰流板呈长方形状，三个扰流板之间通过若干个固定杆固定连接，上侧所述扰流板中间处于连接块下侧固定连接，扰流板上均开设有扰流通孔，所述扰流板的上侧面和下侧面均固定连接有若干扰流凸起;所述池体内底部对称固定连接有两个导向板，导向板上开设有导向通孔，扰流板的两端均位于导向通孔内。
作为本发明的再进一步方案是：所述扰流凸起呈三棱锥状。
作为本发明的再进一步方案是：所述扰流通孔的直径为5mm-10mm。
作为本发明的再进一步方案是：所述池体底部侧壁上开设有出水口，所述出水口上设有阀门。
本发明的有益效果是利用左右往复装置和上下往复装置来带动搅拌装置上下左右往复移动，有效提高了污水的处理效果。本发明具有结构设计合理、使用方便和搅拌范围实时变化，有效提高了污水与絮凝剂的混合效果。
