申请日2017.03.30
公开(公告)日2017.11.17
IPC分类号C02F1/38
摘要
本实用新型涉及污水处理技术领域，公开了一种撬装试压污水处理设备，包括通过管路依次连接的动力装置、粗过滤装置、精过滤装置，所述动力装置包括循环泵，所述循环泵进水口与试压污水池出水口连通，所述粗过滤装置包括旋流筒，所述粗过滤装置进水口与动力装置出水口连通，所述粗过滤装置出水口连接排水管，所述排水管上安装有直冲控制阀，所述精过滤装置进水口与直冲控制阀前端的排水管连通，所述精过滤装置出水口与直冲控制阀后端的排水管连通，所述精过滤装置包括精过滤器，所述精过滤装置进水口、排水口与排水管间均安装有阀门。其结构简单，集成度高，安装转移方便，可以在同一设备上对污水进行不同程度的处理，灵活高效。

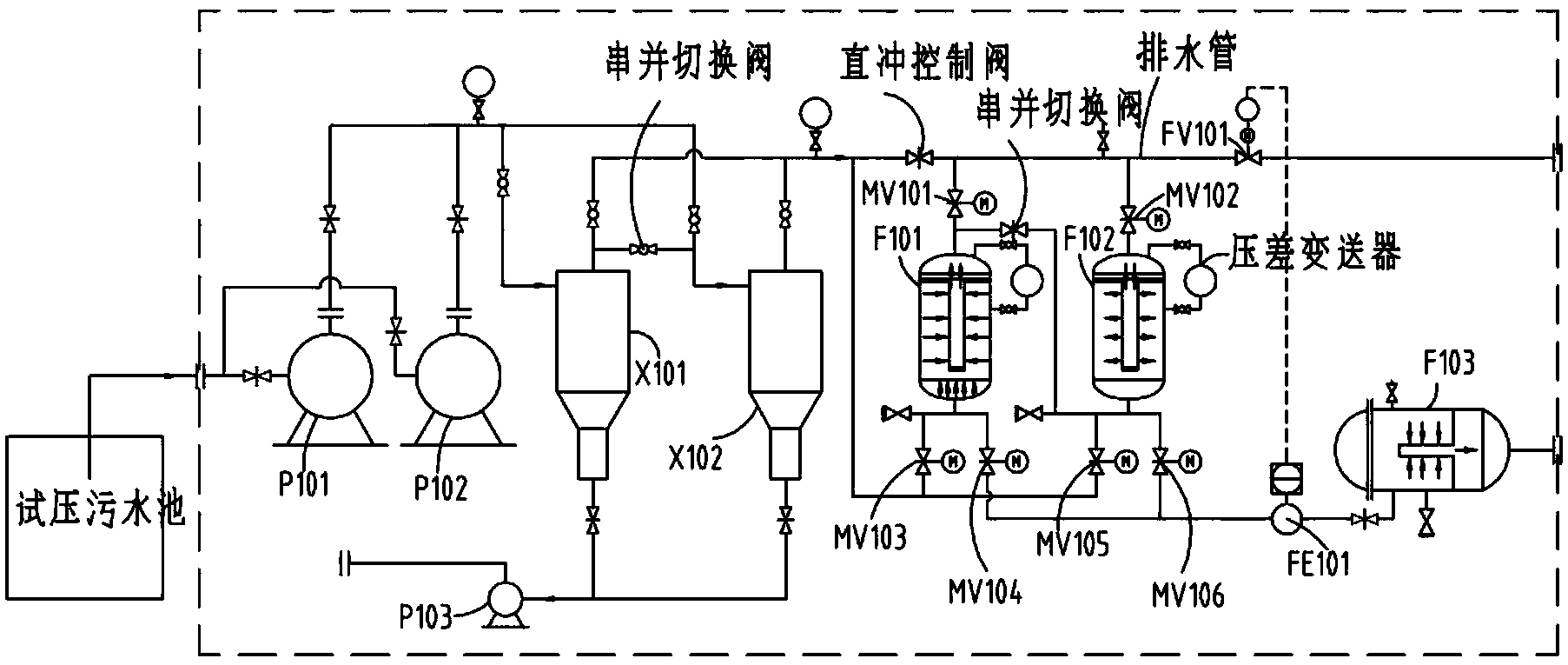

摘要附图
权利要求书
1.一种撬装试压污水处理设备，其特征在于：包括通过管路依次连接的动力装置、粗过滤装置、精过滤装置，所述动力装置包括循环泵，所述循环泵进水口与试压污水池出水口连通，所述粗过滤装置包括旋流筒，所述粗过滤装置进水口与动力装置出水口连通，所述粗过滤装置出水口连接排水管，所述排水管上安装有直冲控制阀，所述精过滤装置进水口与直冲控制阀前端的排水管连通，所述精过滤装置出水口与直冲控制阀后端的排水管连通，所述精过滤装置包括精过滤器，所述精过滤装置进水口、排水口与排水管间均安装有阀门。
2.根据权利要求1所述的撬装试压污水处理设备，其特征在于：所述动力装置为两台并联的循环泵，每台循环泵进水口与试压污水池出水口间均安装有截止阀，每台循环泵出水口与粗过滤装置进水口间均安装有截止阀。
3.根据权利要求1所述的撬装试压污水处理设备，其特征在于：所述粗过滤装置为两台并联的旋流筒，所述粗过滤装置的其中一台旋流筒出水口与另一台旋流筒进水口通过管路A连接，所述管路A上安装有串并切换阀，每台旋流筒进水口与动力装置出水口间均安装有手动球阀，每台旋流筒出水口与排水管间均安装有手动球阀。
4.根据权利要求3所述的撬装试压污水处理设备，其特征在于：所述旋流筒底部设置有排渣管，所述排渣管连接有渣浆泵。
5.根据权利要求4所述的撬装试压污水处理设备，其特征在于：所述排渣管上安装有手动闸阀。
6.根据权利要求1所述的撬装试压污水处理设备，其特征在于：所述精过滤装置包括两台并联的精过滤器，所述精过滤装置的其中一台精过滤器出水口通过管路B与另一台精过滤器进水口连接，所述管路B上安装有串并切换阀，每个精过滤器进水口、出水口与排水管间均安装有电动闸阀。
7.根据权利要求6所述的撬装试压污水处理设备，其特征在于：所述精过滤器上安装有压差变送器。
8.根据权利要求7所述的撬装试压污水处理设备，其特征在于：还包括冲洗过滤器，所述冲洗过滤器进水口与每台精过滤器进水口通过管路连接，所述冲洗过滤器进水口与每台精过滤器进水口间均安装有电动闸阀。
9.根据权利要求8所述的撬装试压污水处理设备，其特征在于：所述冲洗过滤器设置有排水口，所述冲洗过滤器设置有快开盲板。
10.根据权利要求1所述的撬装试压污水处理设备，其特征在于：所述排水管尾部设置有流量调节阀。
说明书
一种撬装试压污水处理设备
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种撬装试压污水处理设备。
背景技术
在石化输送管线的安装后，需要对管线进行试压处理，以保证管线运行的安全。但是长输管线试压完成后，试压用水中含有了管线安装时产生的各种杂质污物，将试压污水排放至污水池后，如果不进行处理，容易对环境造成污染，严重的会污染到地下水，影响人们的生活。现有的试压污水的处理一般根据污水的污染程度选取不同的污水处理设备，再运送到现场安装的方式。这种方式的污水处理成本高，安装时间长，效率低，且在野外的环境中安装设备难度较大，不能满足处理野外试压污水灵活高效的需要。
实用新型内容
本实用新型旨在提供一种撬装试压污水处理设备，很好的解决了上述问题，其结构简单，集成度高，安装转移方便，可以在同一设备上对污水进行不同程度的处理，灵活高效。
本实用新型的技术方案是一种撬装试压污水处理设备，包括通过管路依次连接的动力装置、粗过滤装置、精过滤装置，所述动力装置包括循环泵，所述循环泵进水口与试压污水池出水口连通，所述粗过滤装置包括旋流筒，所述粗过滤装置进水口与动力装置出水口连通，所述粗过滤装置出水口连接排水管，所述排水管上安装有直冲控制阀，所述精过滤装置进水口与直冲控制阀前端的排水管连通，所述精过滤装置出水口与直冲控制阀后端的排水管连通，所述精过滤装置包括精过滤器，所述精过滤装置进水口、排水口与排水管间均安装有阀门。
进一步的，所述动力装置为两台并联的循环泵，每台循环泵进水口与试压污水池出水口间均安装有截止阀，每台循环泵出水口与粗过滤装置进水口间均安装有截止阀。
进一步的，所述粗过滤装置为两台并联的旋流筒，所述粗过滤装置的其中一台旋流筒出水口与另一台旋流筒进水口通过管路A连接，所述管路A上安装有串并切换阀，每台旋流筒进水口与动力装置出水口间均安装有手动球阀，每台旋流筒出水口与排水管间均安装有手动球阀。
进一步的，所述旋流筒底部设置有排渣管，所述排渣管连接有渣浆泵。
进一步的，所述排渣管上安装有手动闸阀。
进一步的，所述精过滤装置包括两台并联的精过滤器，所述精过滤装置的其中一台精过滤器出水口通过管路B与另一台精过滤器进水口连接，所述管路B上安装有串并切换阀，每个精过滤器进水口、出水口与排水管间均安装有电动闸阀。
进一步的，所述精过滤器上安装有压差变送器。
进一步的，还包括冲洗过滤器，所述冲洗过滤器进水口与每台精过滤器进水口通过管路连接，所述冲洗过滤器进水口与每台精过滤器进水口间均安装有电动闸阀。
进一步的，所述冲洗过滤器设置有排水口，所述冲洗过滤器设置有快开盲板。
进一步的，所述排水管尾部设置有流量调节阀。
本实用新型的有益效果是：
1.本实用新型将动力装置、粗过滤装置、精过滤装置集成到一个撬装设备中，集成度高，安装方便，且能灵活的转移;
2.本实用新型通过开闭不同的阀门，可以完成对试压污水不同程度的处理，如打开直冲控制阀，关闭精过滤装置进水口、排水口与排水管间的阀门，即可只对试压污水进行粗过滤后直接排出;关闭直冲控制阀，打开精过滤装置进水口、排水口与排水管间的阀门，即可连续对试压污水进行粗过滤、精过滤处理，对不同污染程度的试压污水可以采用不同的处理流程，处理效率和灵活度均有很大程度的提高;
3.并联的两台循环泵，有利于提高污水抽取的效率;通过开闭相关阀门即可分别实现两台旋流筒的串并联、两台精过滤器的串并联，便于根据污水的水量和污染程度做出对应的污水处理方案，在同一套设备上高效、高质量的完成污水的处理;
4.冲洗过滤器的设置，有利于对精过滤器的冲洗处理，避免直接更换精过滤器的滤芯，影响污水处理效率，且冲洗过滤器设置有快开盲板，可以方便的对冲洗过滤器的滤芯进行更换，而不影响整体设备的污水处理效率。
