申请日2017.03.09
公开(公告)日2017.11.07
IPC分类号C02F9/02
摘要
一种污水过滤装置，它涉及一种过滤装置，具体涉及一种污水过滤装置。本实用新型为了解决污水排放对周围环境污染较大的问题。本实用新型包括一级过滤罐、二级过滤罐、粗滤网、细滤网、活性炭颗粒层、布水器、加压泵和活性炭棒组件，粗滤网、细滤网、活性炭颗粒层由上至下依次设置一级过滤罐内，布水器安装在一级过滤罐内的顶部，且布水器的进水口与一级过滤罐的进水口连接，一级过滤罐底部的出水口通过管路与加压泵的进水口连接，加压泵的出水口通过管路与二级过滤罐的进水口连接，所述活性炭棒组件设置在二级过滤罐内，且所述活性炭棒组件的进水口与二级过滤罐的进水口连接，所述活性炭棒组件的出水口与二级过滤罐的出水口连接。本实用新型属于水处理领域。
权利要求书

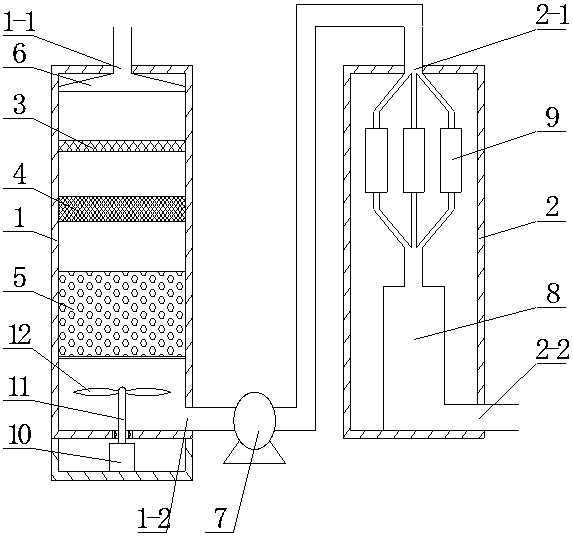

1.一种污水过滤装置，其特征在于：所述一种污水过滤装置包括一级过滤罐(1)、二级过滤罐(2)、粗滤网(3)、细滤网(4)、活性炭颗粒层(5)、布水器(6)、加压泵(7)和活性炭棒组件，粗滤网(3)、细滤网(4)、活性炭颗粒层(5)由上至下依次设置一级过滤罐(1)内，布水器(6)安装在一级过滤罐(1)内的顶部，且布水器(6)的进水口与一级过滤罐(1)的进水口(1-1)连接，一级过滤罐(1)底部的出水口(1-2)通过管路与加压泵(7)的进水口连接，加压泵(7)的出水口通过管路与二级过滤罐(2)的进水口(2-1)连接，所述活性炭棒组件设置在二级过滤罐(2)内，且所述活性炭棒组件的进水口与二级过滤罐(2)的进水口连接，所述活性炭棒组件的出水口与二级过滤罐(2)的出水口(2-2)连接。
2.根据权利要求1所述一种污水过滤装置，其特征在于：所述活性炭棒组件包括主活性碳棒(8)和三个分支活性碳棒(9)，三个分支活性碳棒(9)并排平行设置，且每个分支活性碳棒(9)的进水口均与二级过滤罐(2)的进水口(2-1)连接，主活性碳棒(8)设置在三个分支活性碳棒(9)的下方，三个分支活性碳棒(9)的出水口均与主活性碳棒(8)的进水口连接，主活性碳棒(8)的出水口与二级过滤罐(2)的出水口(2-2)连接。
3.根据权利要求1所述一种污水过滤装置，其特征在于：所述一种污水过滤装置还包括旋流发生器，所述旋流发生器设置在一级过滤罐(1)的底部，且所述旋流发生器位于活性炭颗粒层(5)的下方，所述旋流发生器包括驱动电机(10)、旋叶轴(11)和旋叶(12)，旋叶轴(11)的下端与驱动电机(10)的转动轴连接，旋叶(12)套装在旋叶轴(11)的上端。
4.根据权利要求1所述一种污水过滤装置，其特征在于：活性炭颗粒层(5)的厚度为0.5m~1m。
说明书
一种污水过滤装置
技术领域
本实用新型涉及一种过滤装置，具体涉及一种污水过滤装置，属于水处理领域。
背景技术
今年来人们生活水平不断提高，人们对周围环境质量的要求也越来越高，而各种污水的随意排放已经成为污染环境的主要问题，尤其是对引用水源的破坏是越来越大。为了提高环境质量及饮用水源的清洁度，我国严格限制各种污水的随意排放，然而，一味地限制无法从根本上解决污水排放污染环境的问题，因此，如何净化污水并使其达到国家排放标准已经成为人们研究的重点课题。
发明内容
本实用新型为解决污水排放对周围环境污染较大的问题，进而提出一种污水过滤装置。
本实用新型为解决上述问题采取的技术方案是：本实用新型包括一级过滤罐、二级过滤罐、粗滤网、细滤网、活性炭颗粒层、布水器、加压泵和活性炭棒组件，粗滤网、细滤网、活性炭颗粒层由上至下依次设置一级过滤罐内，布水器安装在一级过滤罐内的顶部，且布水器的进水口与一级过滤罐的进水口连接，一级过滤罐底部的出水口通过管路与加压泵的进水口连接，加压泵的出水口通过管路与二级过滤罐的进水口连接，所述活性炭棒组件设置在二级过滤罐内，且所述活性炭棒组件的进水口与二级过滤罐的进水口连接，所述活性炭棒组件的出水口与二级过滤罐的出水口连接。
进一步的，所述活性炭棒组件包括主活性碳棒和三个分支活性碳棒，三个分支活性碳棒并排平行设置，且每个分支活性碳棒的进水口均与二级过滤罐的进水口连接，主活性碳棒设置在三个分支活性碳棒的下方，三个分支活性碳棒的出水口均与主活性碳棒的进水口连接，主活性碳棒的出水口与二级过滤罐的出水口连接。
进一步的，本实用新型旋流发生器，所述旋流发生器设置在一级过滤罐的底部，且所述旋流发生器位于活性炭颗粒层的下方，所述旋流发生器包括驱动电机、旋叶轴和旋叶，旋叶轴的下端与驱动电机的转动轴连接，旋叶套装在旋叶轴的上端。
进一步的，活性炭颗粒层的厚度为0.5m~1m。
本实用新型的有益效果是：1、本实用新型采用多级反复过滤的方式，将污水中的杂质及污染物过滤掉，提高污水的净化程度，使其达到国家规定的排放标准，有效的从根本上消除了污水排放对环境以及饮用水源的污染;2、本实用新型采用叶轮在活性炭颗粒层底部制造旋流，使污水能够与活性炭颗粒反复、充分的接触，提高净化效果;3、本实用新型最后采用活性炭棒对污水进行两次细化过滤，更进一步提高了污水的净化效果，使最终排出的污水达到国家规定的标准值。
