申请日2017.01.26
公开(公告)日2017.08.22
IPC分类号C02F9/02
摘要
本实用新型公开了一种高效污水处理装置，包括主体外壳、吸附处理箱、超滤器、浓缩分离装置和活性炭吸附层，所述主体外壳的表面一侧设置有视镜，所述主体外壳一侧设置有进水口，所述主体外壳内部安装有吸附处理箱，所述吸附处理箱一侧安装固定有沉淀池，且沉淀池内部安装有污水提升泵，所述吸附处理箱另一侧安装有超滤器，所述超滤器一侧安装固定有增压泵，且增压泵一侧安装固定有浓缩分离装置，所述浓缩分离装置一侧固定连接有排放管，且排放管一端连接有回收箱。本实用新型中，通过安装有多介质吸附层和活性炭吸附层，可以进行多重吸附，使得处理污水中的杂质更加的彻底，使得该污水处理装置的处理的效果更好。
权利要求书

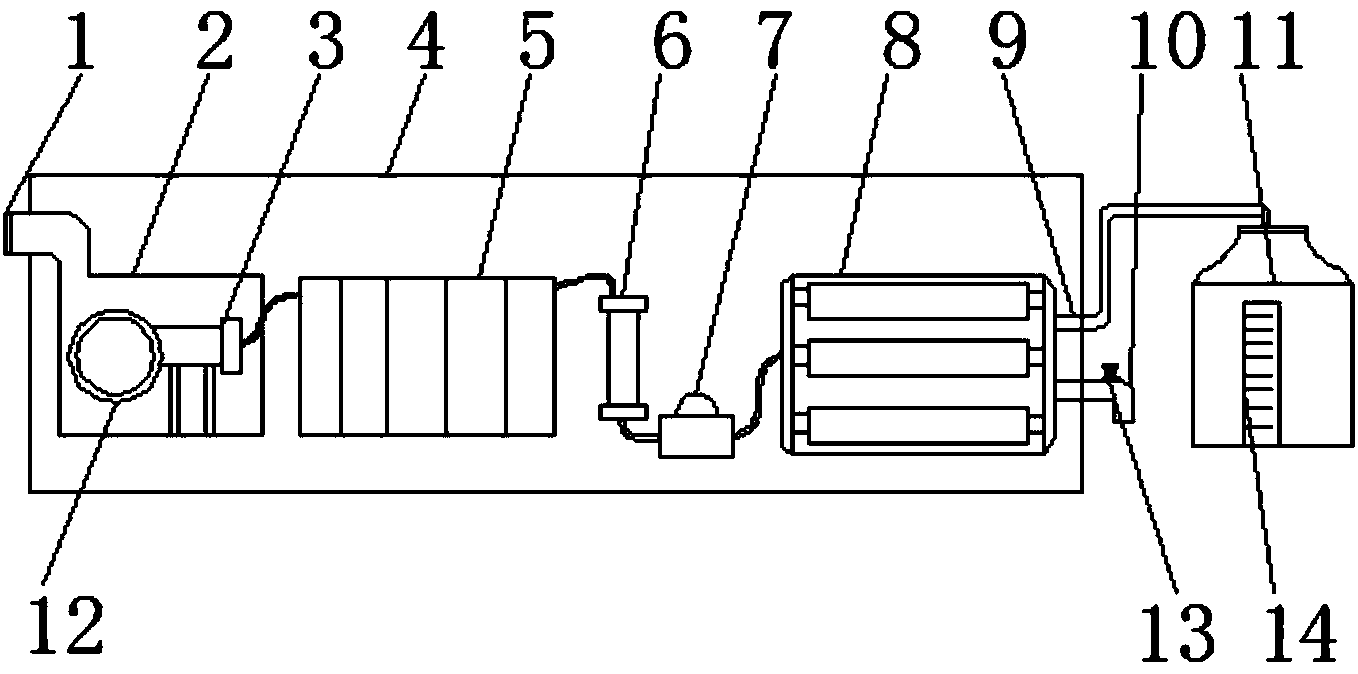

1.一种高效污水处理装置，包括主体外壳(4)、吸附处理箱(5)、超滤器(6)、浓缩分离装置(8)和活性炭吸附层(16)，其特征在于，所述主体外壳(4)的表面一侧设置有视镜(12)，所述主体外壳(4)一侧设置有进水口(1)，所述主体外壳(4)内部安装有吸附处理箱(5)，所述吸附处理箱(5)一侧安装固定有沉淀池(2)，且沉淀池(2)内部安装有污水提升泵(3)，所述吸附处理箱(5)另一侧安装有超滤器(6)，所述超滤器(6)一侧安装固定有增压泵(7)，且增压泵(7)一侧安装固定有浓缩分离装置(8)，所述浓缩分离装置(8)一侧固定连接有排放管(9)，且排放管(9)一端连接有回收箱(11)，且回收箱(11)表面设置有水位刻度尺(14)，所述浓缩分离装置(8)一侧下方固定连接有废液排放口(10)，且废液排放口(10)上方安装有螺旋开关(13)，所述吸附处理箱(5)内部安装有活性炭吸附层(16)，所述活性炭吸附层(16)一侧安装有多介质吸附层(15)，所述活性炭吸附层(16)另一侧安装有精密过滤器(17)。
2.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述吸附处理箱(5)的进水口和沉淀池(2)出水口通过水管连接。
3.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述吸附处理箱(5)出水口与超滤器(6)的进水口通过水管连接。
4.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述超滤器(6)的出水口通过增压泵(7)和浓缩分离装置(8)的进水口进行连接。
5.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述多介质吸附层(15)共设置有两个，且两个多介质吸附层(15)均匀设置在吸附处理箱(5)的内部一侧。
6.根据权利要求1所述的一种高效污水处理装置，其特征在于，所述浓缩分离装置(8)共有两个排放口，一个和排放管(9)固定连接，另一个与废液排放口(10)固定连接。
说明书
一种高效污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种高效污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，人类生产活动造成的水体污染中，工业引起的水体污染最严重，如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难，工业废水，是工业污染引起水体污染的最重要的原因。
污水处理装置是一种为使污水达到排水某一水体或再次使用的水质要求对其进行净化的装置。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，但是目前市场上的本分污水处理装置结构较为简单，且处理的效果差，处理的速度慢。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种高效污水处理装置，包括主体外壳、吸附处理箱、超滤器、浓缩分离装置和活性炭吸附层，所述主体外壳的表面一侧设置有视镜，所述主体外壳一侧设置有进水口，所述主体外壳内部安装有吸附处理箱，所述吸附处理箱一侧安装固定有沉淀池，且沉淀池内部安装有污水提升泵，所述吸附处理箱另一侧安装有超滤器，所述超滤器一侧安装固定有增压泵，且增压泵一侧安装固定有浓缩分离装置，所述浓缩分离装置一侧固定连接有排放管，且排放管一端连接有回收箱，且回收箱表面设置有水位刻度尺，所述浓缩分离装置一侧下方固定连接有废液排放口，且废液排放口上方安装有螺旋开关，所述吸附处理箱内部安装有活性炭吸附层，所述活性炭吸附层一侧安装有多介质吸附层，所述活性炭吸附层另一侧安装有精密过滤器。
作为上述技术方案的进一步描述：
所述吸附处理箱的进水口和沉淀池出水口通过水管连接。
作为上述技术方案的进一步描述：
所述吸附处理箱出水口与超滤器的进水口通过水管连接。
作为上述技术方案的进一步描述：
所述超滤器的出水口通过增压泵和浓缩分离装置的进水口进行连接。
作为上述技术方案的进一步描述：
所述多介质吸附层共设置有两个，且两个多介质吸附层均匀设置在吸附处理箱的内部一侧。
作为上述技术方案的进一步描述：
所述浓缩分离装置共有两个排放口，一个和排放管固定连接，另一个与废液排放口固定连接
本实用新型中，首先，通过安装有多介质吸附层和活性炭吸附层，可以进行多重吸附，使得处理污水中的杂质更加的彻底，使得该污水处理装置的处理的效果更好，在通过精密过滤器进行配合过滤，进一步提高了过滤的效果，其次通过设置有超滤器，用于截留水中胶体大小的颗粒，而水和低分子量溶质则允许透过膜，提高了该高效污水处理装置的品质，增加了市场的竞争力，通过安装有污水提升泵和增压泵，为污水处理提供了足够的动力，可以使得该污水处理装置在进行处理时速度更快，提高了工作的效率
