申请日2017.01.29
公开(公告)日2017.10.10
IPC分类号B01F7/28; C02F1/52
摘要
本实用新型公开了一种旋转式污水除杂装置，包括箱体、搅拌室、过滤室和底座，箱体的内腔底部固定安装有底座，底座的中部上表面和过滤室的顶板上表面均固定安装有环形滑块，过滤室的底板下表面和箱体的顶板下表面均加工开设有环形滑槽，过滤室的底板下表面固定安装有转动轴，箱体的底板下表面固定设置有驱动电机，驱动电机的输出轴与转动轴联动，过滤室的底板和过滤室的顶板之间通过过滤网密封连接，过滤网的外圈表面均布固定设置有多个搅拌辊，箱体的顶板上通过轴套固定安装有排水管，排水管的底端置于过滤室的内部。本实用新型结构简单，设计合理，操作简单，能够有效过滤污水中含有的颗粒状杂质，具有很高的实用价值。
权利要求书

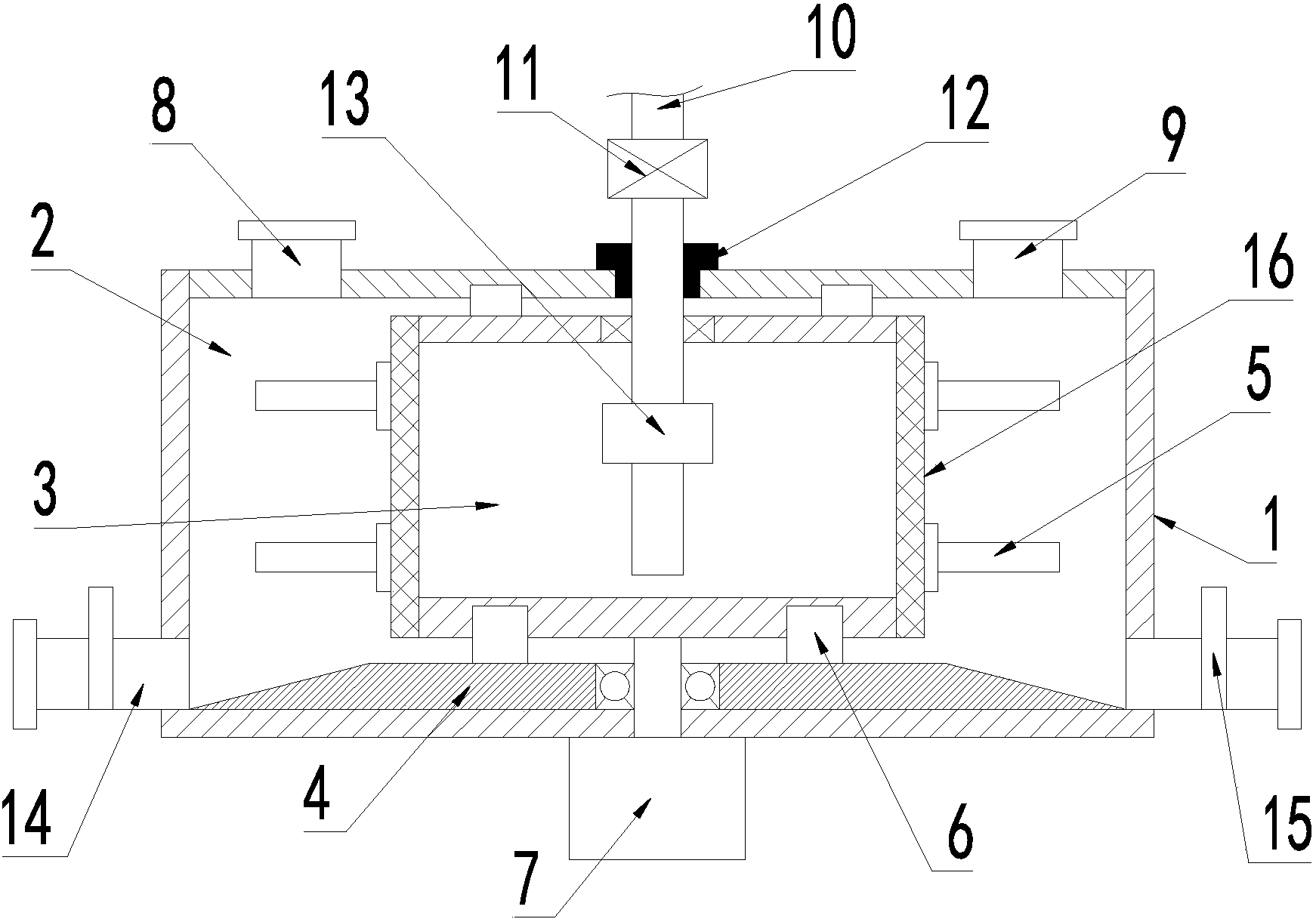

1.一种旋转式污水除杂装置，包括箱体、搅拌室、过滤室、底座、搅拌辊、排水管和排污口，其特征在于，所述箱体的内腔底部固定安装有底座;所述底座的中部上表面和所述过滤室的顶板上表面均固定安装有环形滑块;所述过滤室的底板下表面和所述箱体的顶板下表面均加工开设有环形滑槽;所述环形滑槽与环形滑块之间相互滑动配合连接;所述过滤室的底板下表面固定安装有转动轴，转动轴通过轴承连接方式转动连接于底座的内部;所述箱体的底板下表面固定设置有驱动电机，驱动电机的输出轴与所述转动轴联动;所述过滤室的底板和所述过滤室的顶板之间通过过滤网密封连接;所述过滤网的外圈表面均布固定设置有多个搅拌辊，搅拌辊置于搅拌室的内部;所述搅拌室的左端上部开设有污水入口;所述搅拌室的右端上部开设有注液口;所述搅拌室的左端下部和所述搅拌室的右端下部均开设有排污口;所述箱体的顶板上通过轴套固定安装有排水管;所述排水管的底端置于过滤室的内部。
2.根据权利要求1所述的一种旋转式污水除杂装置，其特征在于，所述底座为截面呈梯形结构的板状结构。
3.根据权利要求1所述的一种旋转式污水除杂装置，其特征在于，所述排污口上安装有排污阀门。
4.根据权利要求1所述的一种旋转式污水除杂装置，其特征在于，所述排水管上还分别设置有排水阀门和水泵。
5.根据权利要求1所述的一种旋转式污水除杂装置，其特征在于，所述排水管与过滤室顶板之间通过轴承连接方式转动连接。
说明书
一种旋转式污水除杂装置
技术领域
本实用新型涉及污水处理领域，具体是一种旋转式污水除杂装置。
背景技术
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。污水处理按照处理程度来分可分为一级处理、二级处理和三级处理。一级处理主要是去除污水中呈悬浮状态的固体物质，常用物理法。
污水在进行一级处理的过程中需要将污水中的固体杂质进行过滤，现有技术中的污水除杂装置操作不便，除杂效果差，不能够有效的过滤污水中的固体颗粒杂物，实用性不强。
实用新型内容
本实用新型的目的在于提供一种旋转式污水除杂装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种旋转式污水除杂装置，包括箱体、搅拌室、过滤室、底座、搅拌辊、排水管和排污口，所述箱体的内腔底部固定安装有底座;所述底座的中部上表面和所述过滤室的顶板上表面均固定安装有环形滑块;所述过滤室的底板下表面和所述箱体的顶板下表面均加工开设有环形滑槽;所述环形滑槽与环形滑块之间相互滑动配合连接;所述过滤室的底板下表面固定安装有转动轴，转动轴通过轴承连接方式转动连接于底座的内部;所述箱体的底板下表面固定设置有驱动电机，驱动电机的输出轴与所述转动轴联动;所述过滤室的底板和所述过滤室的顶板之间通过过滤网密封连接;所述过滤网的外圈表面均布固定设置有多个搅拌辊，搅拌辊置于搅拌室的内部;所述搅拌室的左端上部开设有污水入口;所述搅拌室的右端上部开设有注液口;所述搅拌室的左端下部和所述搅拌室的右端下部均开设有排污口;所述箱体的顶板上通过轴套固定安装有排水管;所述排水管的底端置于过滤室的内部。
作为本实用新型进一步的方案：所述底座为截面呈梯形结构的板状结构。
作为本实用新型进一步的方案：所述排污口上安装有排污阀门。
作为本实用新型进一步的方案：所述排水管上还分别设置有排水阀门和水泵。
作为本实用新型进一步的方案：所述排水管与过滤室顶板之间通过轴承连接方式转动连接。
与现有技术相比，本实用新型的有益效果是：搅拌辊对搅拌室内的污水进行搅拌，污水在被搅拌的同时通过注液口向搅拌室的内部添加去除污水中颗粒状杂质所需要的沉淀剂，使污水内的颗粒状杂质充分聚集凝结，搅拌室内污水中凝结后的较大颗粒不能通过过滤网，而被留在搅拌室的内部，关闭驱动电机，待搅拌室内的污水静置沉淀后，污泥等颗粒状杂物经排污口排出，过滤后的不含颗粒杂质的污水则通过排水管被抽出，从而完成污水处理工作。综上，整个装置结构简单，设计合理，操作简单，能够有效过滤污水中含有的颗粒状杂质，具有很高的实用价值
