申请日2017.03.09
公开(公告)日2017.12.01
IPC分类号C02F9/04
摘要
本实用新型涉及一种污水处理箱，包括处理箱本体，在所述的处理箱本体的顶部中间位置安装有进水漏斗，在所述的处理箱本体的底部中间位置安装有出水管，并在所述的处理箱本体顶部一侧安装有进药器，在所述的进药器上安装有进药调节器;在所述的处理箱本体内部安装有上弧形过滤网板和下弧形过滤网板，且所述的上弧形过滤网板和下弧形过滤网板连接在一起，并在所述的下弧形过滤网板两端分别设置有第一伸缩滑动杆和第二伸缩滑动杆，并在所述的第一伸缩滑动杆上安装有第一减震弹簧，在所述的第二伸缩滑动杆上安装有第二减震弹簧，且所述的第一伸缩滑动杆和第二伸缩滑动杆底端安装在所述处理箱本体的底部。
权利要求书

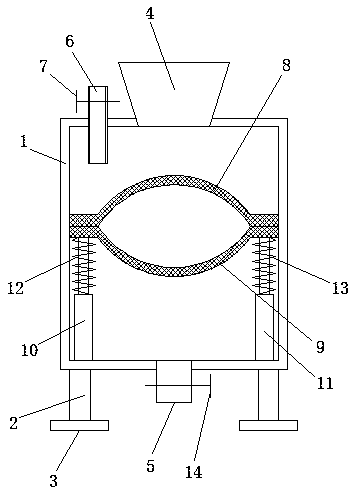

1.一种污水处理箱，包括处理箱本体(1)，其特征在于：在所述的处理箱本体(1)的顶部中间位置安装有进水漏斗(4)，在所述的处理箱本体(1)的底部中间位置安装有出水管(5)，并在所述的处理箱本体(1)顶部一侧安装有进药器(6)，在所述的进药器(6)上安装有进药调节器(7);在所述的处理箱本体(1)内部安装有上弧形过滤网板(8)和下弧形过滤网板(9)，且所述的上弧形过滤网板(8)和下弧形过滤网板(9)连接在一起，并在所述的下弧形过滤网板(9)两端分别设置有第一伸缩滑动杆(10)和第二伸缩滑动杆(11)，并在所述的第一伸缩滑动杆(10)上安装有第一减震弹簧(12)，在所述的第二伸缩滑动杆(11)上安装有第二减震弹簧(13)，且所述的第一伸缩滑动杆(10)和第二伸缩滑动杆(11)底端安装在所述处理箱本体(1)的底部。
2.根据权利要求1所述的一种污水处理箱，其特征在于：在所述的处理箱本体(1)下方垂直设置有四根支撑柱(2)，在每根支撑柱(2)的下端设置有支撑垫块(3)，且所述的支撑垫块(3)采用弹性材料制成。
3.根据权利要求1所述的一种污水处理箱，其特征在于：所述第一减震弹簧(12)和第二减震弹簧(13)均为圆柱形弹簧。
4.根据权利要求2所述的一种污水处理箱，其特征在于：在所述的出水管(5)上安装有手动调节阀(14)。
说明书
一种污水处理箱
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理箱。
背景技术
环保工程是指特定为环境保护所做的工程，由于工业发展导致环境污染，而以某组设想目标为依据，应用有关的科学知识和技术手段，通过一群人的有组织活动将环境污染问题去处理解决的一些工程。
污水处理作为环保工程的重要一部分，被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。中国13多亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染，因此，污水处理迫在眉睫。
对于家庭生活而言，生活产生的污水应该被及时的处理，这样能够减轻污水处理厂的压力。但是目前家用的污水处理装置在使用过程中，一方面不便于将药剂加进去，降低了污水处理效果，另一方面当用盆将废水倒入污水处理箱体中时，水流的冲击力对过滤网板产生极大的冲击，容易损坏过滤网版，降低了污水处理装置的使用寿命。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种污水处理箱，一方面便于在污水处理箱体中加入药剂，从而提高污水处理效果，另一方面能够减轻水流的冲击力对过滤网板的冲击作用，提高过滤网板的使用寿命。
本实用新型是通过以下技术方案实现：
一种污水处理箱，包括处理箱本体，在所述的处理箱本体的顶部中间位置安装有进水漏斗，在所述的处理箱本体的底部中间位置安装有出水管，并在所述的处理箱本体顶部一侧安装有进药器，在所述的进药器上安装有进药调节器;在所述的处理箱本体内部安装有上弧形过滤网板和下弧形过滤网板，且所述的上弧形过滤网板和下弧形过滤网板连接在一起，并在所述的下弧形过滤网板两端分别设置有第一伸缩滑动杆和第二伸缩滑动杆，并在所述的第一伸缩滑动杆上安装有第一减震弹簧，在所述的第二伸缩滑动杆上安装有第二减震弹簧，且所述的第一伸缩滑动杆和第二伸缩滑动杆底端安装在所述处理箱本体的底部。
作为本实用新型的优选技术方案，在所述的处理箱本体下方垂直设置有四根支撑柱，在每根支撑柱的下端设置有支撑垫块，且所述的支撑垫块采用弹性材料制成。
作为本实用新型的优选技术方案，所述第一减震弹簧和第二减震弹簧均为圆柱形弹簧。
作为本实用新型的优选技术方案，在所述的出水管上安装有手动调节阀。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单、设计合理，在使用时，将生活污水通过进水漏斗倒入处理箱本体中，然后在进药器中加入药剂，进药调节器能够调节进入到处理箱本体中的药剂量，生活污水经过上弧形过滤网板和下弧形过滤网板进行二级过滤，由于设置有第一减震弹簧和第二减震弹簧，能够最大程度地消除生活污水对上弧形过滤网板和下弧形过滤网板的冲击力，保护上弧形过滤网板和下弧形过滤网板，从而提高整个污水处理箱的使用寿命，且处理后的水从出水管排出。
