申请日2017.03.08
公开(公告)日2017.05.31
IPC分类号F04D13/08; F04D7/04; F04D29/42; F04D29/44
摘要
本发明公开了一种防堵塞潜污泵，包括泵电机、泵头、进水口、出水口和切割装置，泵头与泵电机连接，进水口经泵头与出水口连通，切割装置横向设置在进水口处。在进水口处设有切割装置，且切割装置横向设置，因此，泵电机带动泵头在排放污水时，污水中的棉纱、麻绳、碎布条或者其他类似物，能够被切割装置切割，避免该类物质缠绕在进水口，保证污水排放顺畅，保证影响潜污泵的正常工作，实现排堵效果。
权利要求书

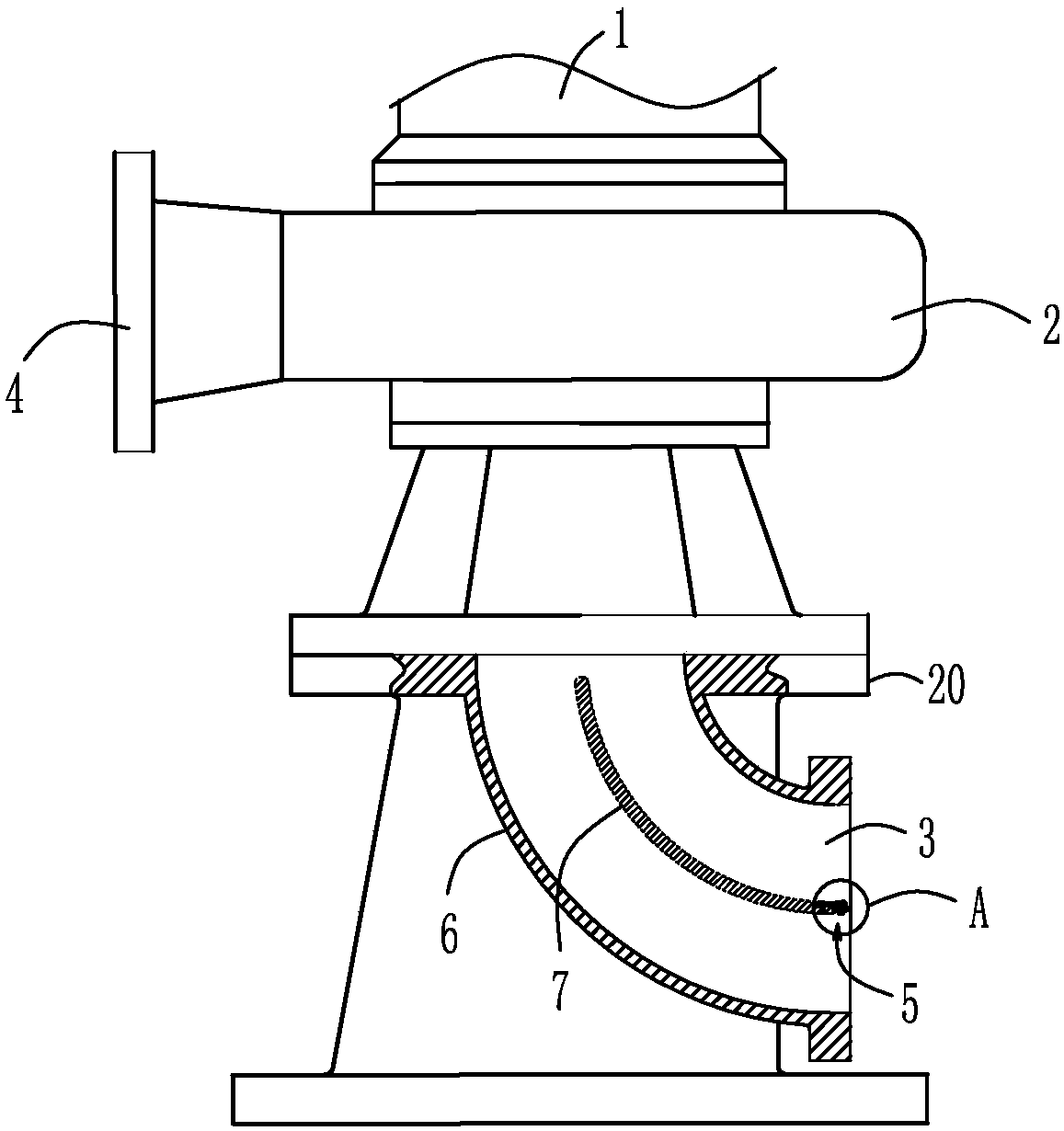

1.防堵塞潜污泵，其特征在于，包括泵电机(1)、泵头(2)、进水口(3)、出水口(4)和切割装置(5)，所述泵头(2)与泵电机(1)连接，所述进水口(3)经泵头(2)与出水口(4)连通，所述切割装置(5)横向设置在进水口(3)处。
2.根据权利要求1所述的防堵塞潜污泵，其特征在于，还包括进水弯管(6)，所述进水弯管(6)通过泵头(2)与出水口(4)连通，所述进水口(3)设于进水弯管(6)上。
3.根据权利要求2所述的防堵塞潜污泵，其特征在于，还包括导流筋(7)，所述导流筋(7)设于进水弯管(6)上，位于进水弯管(6)的中心线所在处。
4.根据权利要求3所述的防堵塞潜污泵，其特征在于，所述切割装置(5)包括固定刀头(51)、动刀头(52)、刀筒(53)和电机(54)，所述固定刀头(51)固定在导流筋(7)上，所述动刀头(52)与固定刀头(51)相配合，所述动刀头(52)设于刀筒(53)上，所述电机(54)与刀筒(53)相连接。
5.根据权利要求4所述的防堵塞潜污 泵，其特征在于，所述动刀头(52)为五个，均布在刀筒(53)的周边，所述动刀头(52)包括横切面(521)和侧切面(522)，所述侧切面(522)与固定刀头(51)相配合，所述横切面(521)与侧切面(522)的夹角为60°。
6.根据权利要求4或5所述的防堵塞潜污泵，其特征在于，所述动刀头(52)的纵向长度为刀筒(53)半径的四分之一。
7.根据权利要求6所述的防堵塞潜污泵，其特征在于，所述固定刀头(51)的工作面与导流筋(7)中心线的夹角为60°。
8.根据权利要求7所述的防堵塞潜污泵，其特征在于，所述固定刀头(51)沿着进水口(3)的横向方向均匀设置三个，且能拆卸。
9.根据权利要求8所述的防堵塞潜污泵，其特征在于，所述固定刀头(51)在导流筋(7)上的固定点(8)与导流筋(7)端面的距离为固定点(8)与固定刀头(51)另一端端面距离的两倍。
10.根据权利要求4所述的防堵塞潜污泵，其特征在于，所述刀筒(53)的一端通过带中心孔的盖板(9)与电机(54)连接，另一端通过盲孔盖板(10)定位。
说明书
防堵塞潜污泵
技术领域
本发明属于一种潜污泵，尤其是涉及一种防堵塞潜污泵。
背景技术
在工业生产中，潜污泵由于结构紧凑、安装维修方便、连续运转时间长、不存在汽蚀破坏及灌引水等问题、振动噪声小、电机温升低和对环境无污染等优点，越来越受到人们的重视，使用的范围也越来越广。由原来的单纯地用来输送清水到现在的可以输送各种生活污水、工业废水、建筑工地排水、液状饲料等，在市政工程、工业、医院、建筑、饭店、水利建设等各行各业中起着十分重要的作用，且潜污泵的结构也在随着改进得到不断完善。潜污泵在排放污水时，污水中一般都会存在各种浮渣、塑料制品及其他如棉纱、麻绳、碎布条或者其他类似物，这些杂质堵塞进水口容易导致污水排放不顺畅影响潜污泵的正常工作，造成电机的损毁，降低了潜污泵的工作效率及缩短了使用寿命。
为了防止纤维在潜污泵工作时发生堵塞，对潜污泵的结构做了改进，如：公开号为CN204532843U公开了一种带搅匀切割装置的潜污泵，泵轴安装有搅匀叶轮，搅匀叶轮上焊接有一件切割刀片，切割刀片在搅匀叶轮上均布，结构简单，能有效解决泵的缠绕堵塞现象，适用于抽送有杂草及长纤维介质的污水污物，本发明在大流量下能更好稳定流态且能达到防堵塞效果;公开号为CN204402963U公开了一种潜污泵的切割装置，切割装置包括切割刀座和切割刀体，切割刀座内圈的切割面上设切割槽，切割刀体的外圆上设有切割刀刃，切割刀刃与切割面小间隙配合设置，结构紧凑、切割效果好，但在大流量下的效果不佳;公开号为CN203822606公开一种排污泵防护装置，网体焊接在网格底架上，网体的外周用第二钢丝网格围住，网体正面位置设有水泵出水口，网体上方装有帆布罩，帆布罩上设有活动口潜污泵的进水结构，拆装方便，节约环保，成本低廉，安全有效，但功能太简单;公开号为CN204646810U公开的进水结构包括外过滤网及其上设有的外过滤孔、内过滤网及其上设有的内过滤孔，外过滤网与内过滤网之间形成有用于容纳杂质的容纳腔，能有效防止杂物进入到潜水泵内，且能有效对杂物进行清理等优点，对于大流量下的冲击下效果不理想。
发明内容
本发明的目的在于提供一种防堵塞潜污泵，能够解决上述问题中的至少一个。
根据本发明的一个方面，提供了一种防堵塞潜污泵，包括泵电机、泵头、进水口、出水口和切割装置，泵头与泵电机连接，进水口经泵头与出水口连通，切割装置横向设置在进水口处。
本发明的有益效果是：在进水口处设有切割装置，且切割装置横向设置，因此，泵电机带动泵头在排放污水时，污水中的棉纱、麻绳、碎布条或者其他类似物，能够被切割装置切割，避免该类物质缠绕在进水口，保证污水排放顺畅，保证影响潜污泵的正常工作，实现排堵效果。
在一些实施方式中，防堵塞潜污泵还包括进水弯管，进水弯管通过泵头与出水口连通，进水口设于进水弯管上。由此，设有进水弯管，可以方便水的进入，以及方便进水口的开设。
在一些实施方式中，防堵塞潜污泵还包括导流筋，导流筋设于进水弯管上，位于进水弯管的中心线所在处。由此，设有导流筋，可以稳定进水流态。
在一些实施方式中，切割装置包括固定刀头、动刀头、刀筒和电机，固定刀头固定在导流筋上，动刀头与固定刀头相配合，动刀头设于刀筒上，电机与刀筒相连接。由此，通过电机带动刀筒转动，刀筒再带动动刀头转动，动刀头在转动过程中对缠绕物进行切割;同时，动刀头和固定刀头配合，对缠绕物进行切割，防止了物质缠绕在进水口处，保证了水流的稳定性。
在一些实施方式中，动刀头为五个，均布在刀筒的周边，动刀头包括横切面和侧切面，侧切面与固定刀头相配合，横切面与侧切面的夹角为60°。由此，动刀头按照该方式分布，可以最大限度的提高切割效率。
在一些实施方式中，动刀头的纵向长度为刀筒半径的四分之一。由此，可以最大限度的减少动刀头在切割时的磨损量。
在一些实施方式中，固定刀头的工作面与导流筋中心线的夹角为60°。由此，该固定刀头与动刀头在配合时，切割效果最好，能够提高切割效率。
在一些实施方式中，固定刀头沿着进水口的横向方向均匀设置三个，且能拆卸。由此，可以提高动刀头与固定刀头配合时的切割效率。
在一些实施方式中，固定刀头在导流筋上的固定点与导流筋端面的距离为固定点与固定刀头另一端端面距离的两倍。由此，最大限度的保证固定刀头在导流筋上安装的稳固性。
在一些实施方式中，刀筒的一端通过带中心孔的盖板与电机连接，另一端通过盲孔盖板定位。由此，方便刀筒的安装。
