申请日2017.03.08
公开(公告)日2017.05.17
IPC分类号B60S3/04
摘要
一种便捷式电动微水洗车器，包括电机、滚刷、锥刷、喷水管、手柄、开关、防护罩、锁紧顶丝、笼骨架、紧固螺母、螺栓、三通、软水管、水泵水箱、总开关，所述的电机固定在手柄上，将滚刷固定在笼骨架上，将笼骨架安装在电机上，并用紧固螺母在电机的轴端固定龙骨架，锥刷用螺栓固定于笼骨架上，将三通固定在手柄，喷水管插装在三通内，用锁紧顶丝将防护罩固定在喷水管上。该发明具有便捷式电动微水洗车器以汽车直流安全电压为设计基础的多用途电动洁净除尘器，用水量是以汽车表皮的污垢情况来决定用水量多少常规情况下只用1‑4升水方，洗净时间只用常规洗车时间的三分之一，达到高效，节能、安全、环保，应用于洗车行业技术领域中。
权利要求书

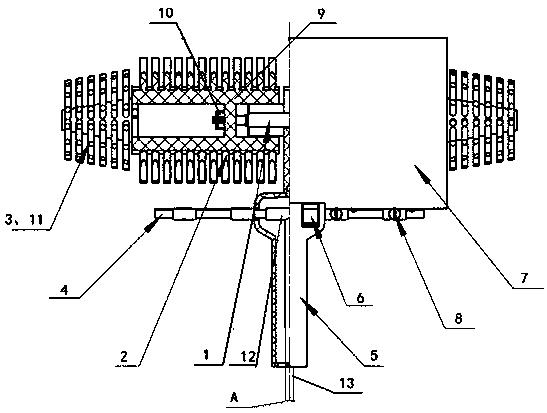

1.一种便捷式电动微水洗车器，包括电机、滚刷、锥刷、喷水管、手柄、开关、防护罩、锁紧顶丝、笼骨架、紧固螺母、螺栓、三通、软水管、水泵水箱、总开关，其特征在于：所述的电机固定在手柄上部，将笼骨架安装在电机上，并用紧固螺母在电机的轴端固定龙骨架，将滚刷固定在笼骨架上，锥刷用螺栓固定于笼骨架上，将三通固定在手柄上，喷水管插装在三通内，用锁紧顶丝将防护罩固定在喷水管上，将开关安装在手柄上，手柄内的三通与软水管连接，软水管的A端与软水管的B端连接，软水管与水泵水箱连接，在水泵水箱侧面设置总开关，总开关与车辆电源连接，总开关与开关通过导线连接。
2.根据权利要求1所述的一种便捷式电动微水 洗车器，其特征在于：所述的一种便捷式电动微水洗车器的工作原理及操作方法是，通电后靠电机带动滚刷、锥刷滚动旋转工作;滚刷和锥刷逆时针旋转，将表皮的污垢、由后往前推进工作;锥刷主要用于洗刷车轮轮毂及狭小的异形部位的冲洗;喷水管通过微量供水泵供水后进行喷水;手柄用于固定电机、开关以及手握洗车器的运行方向;开关控制电机和控制喷水管;防护罩在运行中防止污垢、污水外溅;锁紧顶丝用于固定防护罩。
说明书
一种便捷式电动微水洗车器
技术领域
本发明涉及车辆清洗行业技术领域中的一种便捷式电动微水洗车器。
背景技术
目前，在车辆清洗行业技术领域中，现有技术大部分洗车程序是，人们采用在洗车时，用水冲刷车辆，然后涂化学泡沫，再用水冲刷车辆，用擦布擦洗车辆，直至擦干净为止，以及对笼骨的冲洗，用反反复复冲刷的方法来洗净，洗一台车基本上耗时40分钟、耗水60-80升、大量消耗人力物力。这种洗车的程序及所使用的工具及化学物质，不但造成水量的大量浪费，而且化学物质会对车辆及环境产生污染，还有这种洗车方法人工擦车劳动强度很大。微水电动洗车器的技术应用改变了传统生产工作方式，实现了用水量少，用时短的高效效果。因此，研制开发一种便捷式电动微水洗车器一直是急待解决的新课题。
发明内容
本发明的目的是提供一种便捷式电动微水洗车器，该发明设计结构简单，易于生产制造，节约工时，提高效率，劳动强度低，节约水资源，实现便捷、高效、安全、环保、节能。
本发明的目的是这样实现的：一种便捷式电动微水洗车器，包括电机、滚刷、锥刷、喷水管、手柄、开关、防护罩、锁紧顶丝、笼骨架、紧固螺母、螺栓、三通、软水管、水泵水箱、总开关，所述的电机固定在手柄上部，将笼骨架安装在电机上，并用紧固螺母在电机的轴端固定龙骨架，将滚刷固定在笼骨架上，锥刷用螺栓固定于笼骨架上，将三通固定在手柄上，喷水管插装在三通内，用锁紧顶丝将防护罩固定在喷水管上，将开关安装在手柄上，手柄内的三通与软水管连接，软水管的A端与软水管的B端连接，软水管与水泵水箱连接，在水泵水箱侧面设置总开关，总开关与车辆电源连接，总开关与开关通过导线连接;
所述的一种便捷式电动微水洗车器的工作原理及操作方法是，通电后靠电机带动滚刷、锥刷滚动旋转工作;滚刷和锥刷逆时针旋转，将表皮的污垢、由后往前推进工作;锥刷主要用于洗刷车轮轮毂及狭小的异形部位的冲洗;喷水管通过微量供水泵供水后进行喷水;手柄用于固定电机、开关以及手握洗车器的运行方向;开关控制电机和控制喷水管;防护罩在运行中防止污垢、污水外溅;锁紧顶丝用于固定防护罩。
本发明的要点在于它的结构、工作原理及操作方法。
一种便捷式电动微水洗车器与现有技术相比，具有便捷式电动微水洗车器以(12伏、24伏)汽车直流安全电压为设计基础的多用途电动洁净除尘器，用水量是以汽车表皮的污垢情况来决定用水量多少常规情况下只用1-4升水方可完成，洗净时间只用常规洗车时间的三分之一方可完成，达到高效(用时时间短)，节能、(用水量少)、安全、(不伤人)环保(不受环境的制约)等优点，将广泛地应用于车辆清洗行业技术领域中。
