申请日2017.01.26
公开(公告)日2017.08.22
IPC分类号C02F9/14
摘要
本实用新型公开了一种污水处理集成设备，包括主体外壳、隔油池、调节池和沉淀池，所述主体外壳内部一侧安装有污水集水箱，且污水集水箱上方设置有提升泵，所述隔油池一侧安装有调节池，所述调节池的上方安装有加压泵，所述调节池一侧上方设置有水解酸化池，且水解酸化池一侧沿水平方向由左向右依次设置有两级接触氧化池和沉淀池，所述沉淀池一侧连接有排放口，所述沉淀池上方设置有加药消毒管。本实用新型中，设置有隔油池、水解酸化池、两级接触氧化池和沉淀池，可以将污水中的油渍隔离、不溶性有机物水解为溶解性有机物，最后进行废水的净化、消毒和污泥沉淀处理，使得该污水处理集成设备，集成度高，污水处理全面，处理效果好。
权利要求书

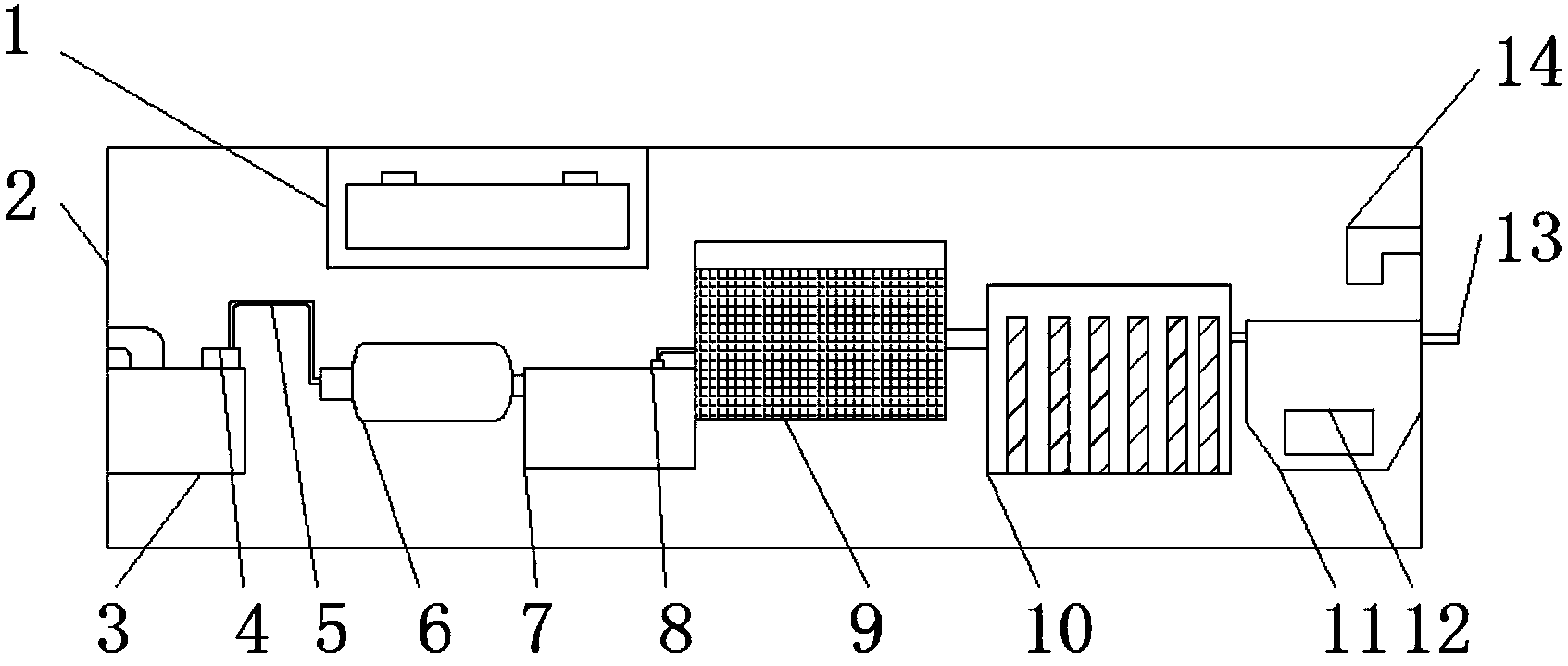

1.一种污水处理集成设备，包括主体外壳(2)、隔油池(6)、调节池(7)和沉淀池(11)，其特征在于，所述主体外壳(2)内部一侧安装有污水集水箱(3)，且污水集水箱(3)上方设置有提升泵(4)，且提升泵(4)通过连接管(5)与隔油池(6)连接，所述隔油池(6)一侧安装有调节池(7)，所述调节池(7)的上方安装有加压泵(8)，所述调节池(7)一侧上方设置有水解酸化池(9)，且水解酸化池(9)一侧沿水平方向由左向右依次设置有两级接触氧化池(10)和沉淀池(11)，所述沉淀池(11)一侧连接有排放口(13)，所述沉淀池(11)上方设置有加药消毒管(14)，所述主体外壳(2)前表面安装有触摸显示屏(16)，且触摸显示屏(16)上方沿水平方向由左向右依次设置有电源开关(15)和电源指示灯(17)，所述主体外壳(2)前表面下方一侧设置有长方形漏洞(18)。
2.根据权利要求1所述的一种污水处理集成设备，其特征在于，所述主体外壳(2)内部安装有蓄电池(1)。
3.根据权利要求2所述的一种污水处理集成设备，其特征在于，所述蓄电池(1)输出端与提升泵(4)和加压泵(8)输入端电性连接。
4.根据权利要求1所述的一种污水处理集成设备，其特征在于，所述水解酸化池(9)通过管道与两级接触氧化池(10)连接。
5.根据权利要求1所述的一种污水处理集成设备，其特征在于，所述两级接触氧化池(10)通过管道与沉淀池(11)连接。
6.根据权利要求1所述的一种污水处理集成设备，其特征在于，所述调节池(7)的高度低于水解酸化池(9)的高度。
7.根据权利要求1所述的一种污水处理集成设备，其特征在于，所述沉淀池(11)前表面设置有密封门(12)。
说明书
一种污水处理集成设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水处理集成设备。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难工业废水，工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
然而现有的污水处理设备桶在使用过程中存在着一些不足之处，现有的一些污水处理设备，集成度较低，污水处理不是十分的全面，导致降低了污水处理的效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理集成设备。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理集成设备，包括主体外壳、隔油池、调节池和沉淀池，所述主体外壳内部一侧安装有污水集水箱，且污水集水箱上方设置有提升泵，且提升泵通过连接管与隔油池连接，所述隔油池一侧安装有调节池，所述调节池的上方安装有加压泵，所述调节池一侧上方设置有水解酸化池，且水解酸化池一侧沿水平方向由左向右依次设置有两级接触氧化池和沉淀池，所述沉淀池一侧连接有排放口，所述沉淀池上方设置有加药消毒管，所述主体外壳前表面安装有触摸显示屏，且触摸显示屏上方沿水平方向由左向右依次设置有电源开关和电源指示灯，所述主体外壳前表面下方一侧设置有长方形漏洞。
作为上述技术方案的进一步描述：
所述主体外壳内部安装有蓄电池。
作为上述技术方案的进一步描述：
所述蓄电池输出端与提升泵和加压泵输入端电性连接。
作为上述技术方案的进一步描述：
所述水解酸化池通过管道与两级接触氧化池连接。
作为上述技术方案的进一步描述：
所述两级接触氧化池通过管道与沉淀池连接。
作为上述技术方案的进一步描述：
所述调节池的高度低于水解酸化池的高度。
作为上述技术方案的进一步描述：
所述沉淀池前表面设置有密封门。
本实用新型中，首先，通过设置有污水集水箱，此时可以集满较多的污水在进行处理，相比于传统的污水处理设备，要更加的节能环保，其次通过设置有调节池和加压泵，可以通过加压泵调节调节池供给水解酸化池污水的流速，从而可以保证水解酸化的品质，再有通过设置有隔油池、水解酸化池、两级接触氧化池和沉淀池，可以将污水中的油渍隔离、不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质，最后进行废水的净化和污泥沉淀处理，使得该污水处理集成设备，集成度高，污水处理全面，处理效果好
