申请日2017.03.08
公开(公告)日2017.10.13
IPC分类号C02F9/10
摘要
本实用新型涉及污水处理技术领域，尤其是一种市政污水处理装置，所述箱体内中部内壁上安装有呈环形的安装座，且安装座上开设有滑槽，所述滑槽内滑动设置有多个滑块，所述环形套内侧设置有滤网，且滤网下侧的环形套上还安装有活性炭吸附滤板，所述滤网上表面中部部位安装有连接座，且连接座上表面开设有呈十字型的卡槽，所述卡槽内卡接有与卡槽相匹配的连接杆，所述连接杆贯穿箱盖，并延伸至箱盖上端连接有变速电机的输出轴，所述变速电机通过支架安装在箱盖上，所述箱体内底部还安装有多个呈矩形排列的高温加热器。本实用新型能够随时将箱盖取出，并对箱体内的滤网与活性炭吸附滤板进行清理，从而提高了污水处理装置的使用寿命。
权利要求书

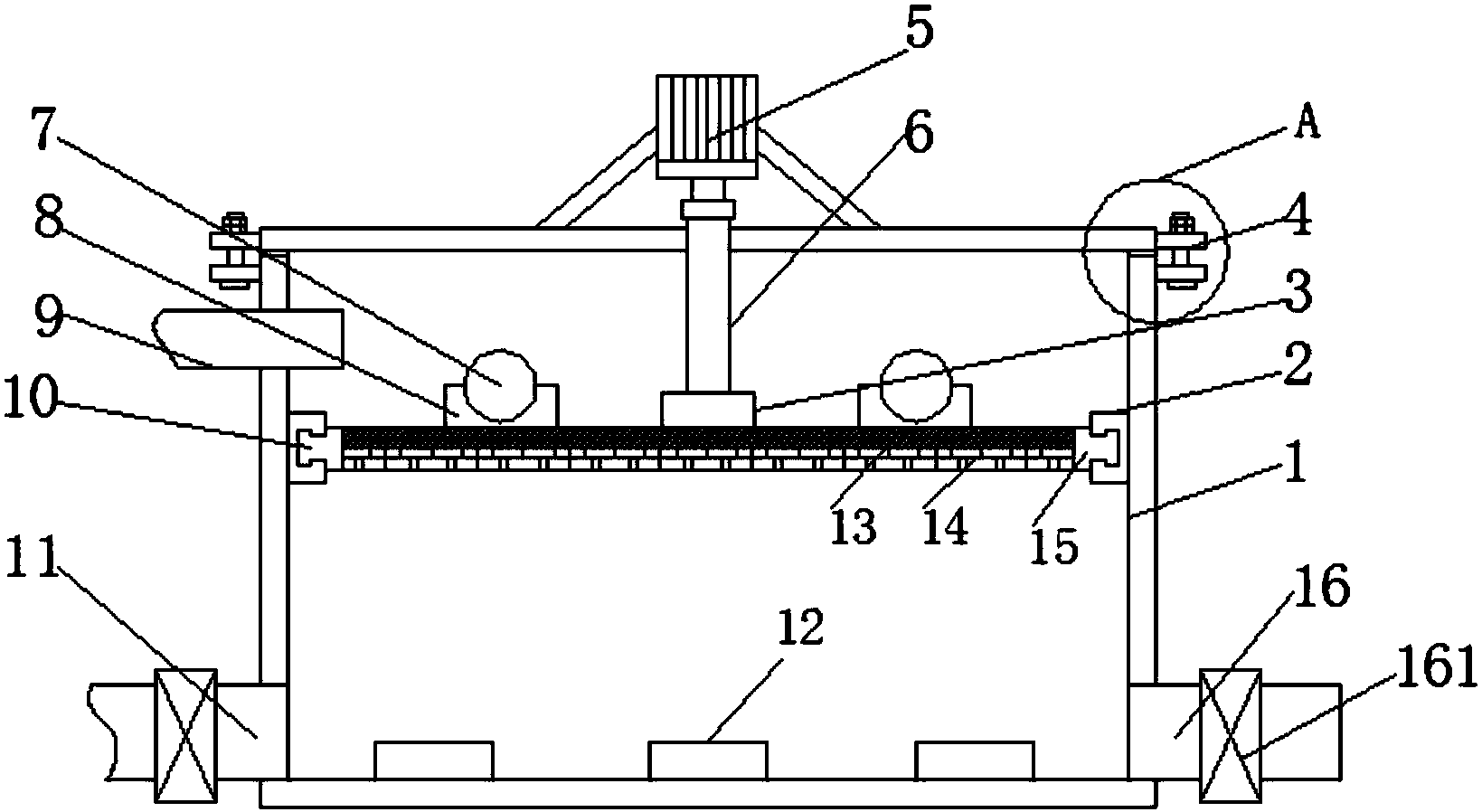

1.一种市政污水处理装置，包括箱体(1)与环形套(15)，箱体(1)为圆柱形，所述箱体(1)一侧开设有进水口(9)，其特征在于：所述箱体(1)上端设置有开口，且箱体(1)上端通过多组紧固机构(4)安装有箱盖，所述箱体(1)内中部内壁上安装有呈环形的安装座(2)，且安装座(2)上开设有滑槽，所述滑槽内滑动设置有多个滑块(10)，且多个滑块(10)均匀的安装在同一个环形套(15)上，所述环形套(15)内侧设置有滤网(13)，且滤网(13)下侧的环形套(15)上还安装有活性炭吸附滤板(14)，所述滤网(13)上表面中部部位安装有连接座(3)，且连接座(3)上表面开设有呈十字型的卡槽(31)，所述卡槽(31)内卡接有与卡槽(31)相匹配的连接杆(6)，所述连接杆(6)贯穿箱盖，并延伸至箱盖上端连接有变速电机(5)的输出轴，所述变速电机(5)通过支架安装在箱盖上，所述箱体(1)内底部还安装有多个呈矩形排列的高温加热器(12)，所述箱体(1)一侧底部连通有出水口(16)，且出水口(16)上安装有阀门(161)。
2.根据权利要求1所述的一种市政污水 处理装置，其特征在于，所述箱体(1)与箱盖连接处设置有用于密封的密封圈(17)，且密封圈(17)具体为橡胶圈。
3.根据权利要求1所述的一种市政污水处理装置，其特征在于，所述箱体(1)远离出水口(16)一端的底部连通有除渣口(11)，且除渣口(11)设置有手动阀。
4.根据权利要求1所述的一种市政污水处理装置，其特征在于， 所述紧固机构(4)包括第一安装板(41)与第二安装板(43)，所述第一安装板(41)一端安装在箱盖上，所述第二安装板(43)一端安装在箱体(1)上，且第一安装板(41)与第二安装板(43)之间安装有用于紧固的螺栓(42)。
5.根据权利要求1所述的一种市政污水处理装置，其特征在于，所述滤网(13)上表面安装有多个呈镂空状的连接板(8)，且连接板(8)均匀设置，所述连接板(8)上端设置有磁性机构(7)。
6.根据权利要求5所述的一种市政污水处理装置，其特征在于，所述磁性机构(7)包括球形框(71)与多个磁球(72)，所述球形框(71)安装在连接板(8)上，多个所述磁球(72)放置在球形框(71)内部。
说明书
一种市政污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种市政污水处理装置。
背景技术
随着环境问题的日益严峻，城市水污染也就越发成为环境治理的重中之重，在市政污水处理方面生化法工艺较为成熟，对去除污水中的有机污染物及营养物质等有一定效果，有机污染物越多，污染越严重，污水中腐臭味严重，脱色效果差，设备造价高，设备复杂运行不稳定。
因此，为克服上述技术的不足而设计出一款处理废水效果好，造价低，运行稳定，操作简单方便可靠的一种污水处理设备，还有就是现有的污水处理设置，在长时间使用后，会使得其内部积累大量的污渍，从而影响处理的质量，且降低了装置的使用寿命，因此，提出了一种市政污水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种市政污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种市政污水处理装置，包括箱体与环形套，箱体为圆柱形，所述箱体一侧开设有进水口，所述箱体上端设置有开口，且箱体上端通过多组紧固机构安装有箱盖，所述箱体内中部内壁上安装有呈环形的安装座，且安装座上开设有滑槽，所述滑槽内滑动设置有多个滑块，且多个滑块均匀的安装在同一个环形套上，所述环形套内侧设置有滤网，且滤网下侧的环形套上还安装有活性炭吸附滤板，所述滤网上表面中部部位安装有连接座，且连接座上表面开设有呈十字型的卡槽，所述卡槽内卡接有与卡槽相匹配的连接杆，所述连接杆贯穿箱盖，并延伸至箱盖上端连接有变速电机的输出轴，所述变速电机通过支架安装在箱盖上，所述箱体内底部还安装有多个呈矩形排列的高温加热器，所述箱体一侧底部连通有出水口，且出水口上安装有阀门。
优选的，所述箱体与箱盖连接处设置有用于密封的密封圈，且密封圈具体为橡胶圈。
优选的，所述箱体远离出水口一端的底部连通有除渣口，且除渣口设置有手动阀。
优选的，所述紧固机构包括第一安装板与第一安装板，所述第一安装板一端安装在箱盖上，所述第二安装板一端安装在箱体上，且第一安装板与第二安装板之间安装有用于紧固的螺栓。
优选的，所述滤网上表面安装有多个呈镂空状的连接板，且连接板均匀设置，所述连接板上端设置有磁性机构。
优选的，所述磁性机构包括球形框与多个磁球，所述球型框安装在连接板上，多个所述磁球放置在球型框内部。
本实用新型提出的一种市政污水处理装置，有益效果在于：该市政污水处理装置能够随时将箱盖取出，并对箱体内的滤网与活性炭吸附滤板进行清理，从而提高了污水处理装置的使用寿命，能够随污水进行高温处理，从而去除污水中的污染物，能够吸附污水中金属物，从而提高了污水处理的效率。
