申请日2017.03.08
公开(公告)日2017.12.01
IPC分类号B08B3/02; B08B13/00; C02F9/08
摘要
本实用新型提供一种冲洗消毒装置，包括板、导杆、导套、电机、驱动轴、凸轮、消毒灯、过滤网、水泵、排水管以及处理箱，载板安装在清洗盒下端面上，导杆固定在载板左端面上，导套固定在冲洗槽内左侧端面上，驱动轴装配在冲洗槽内下部位置，电机安装在装置外壳左端面上，凸轮设置在驱动轴上，该设计提高了清洁效果，提高了清洗的洁净度，处理箱安装在装置外壳内右侧，消毒灯安装在处理箱内顶部位置，过滤网固定在处理箱内中部，排水管安装在处理箱右端面下部，水泵安装在排水管上，该设计实现了污水的过滤消毒功能，本实用新型结构合理，清洗效果佳，节能环保，稳定性好，可靠性高。
权利要求书
1.一种冲洗消毒装置，包括装置主体，其特征在于：所述装置主体包括支撑脚、装置外壳、冲洗槽、清洗盒以及冲洗龙头，所述支撑脚安装在装置外壳下端面棱角处，所述冲洗槽设置在装置外壳上端面左侧，所述清洗盒装配在冲洗槽内，所述冲洗龙头安装在装置外壳上端面上;
还包括清洗辅助机构，所述清洗辅助机构设置在冲洗槽内，所述清洗辅助机构包括载板、导杆、导套、电机、驱动轴以及凸轮，所述载板安装在清洗盒下端面上;
所述导杆固定在载板左端面上，且导杆下端装配在导套内，所述导套固定在冲洗槽内左侧端面上，所述驱动轴装配在冲洗槽内下部位置，且驱动轴左端与电机相连接，所述电机安装在装置外壳左端面上，所述凸轮设置在驱动轴上;
还包括污水净化机构，所述污水净化机构设置在装置外壳内右侧，所述污水净化机构包括消毒灯、过滤网、水泵、排水管、处理箱以及引流管，所述处理箱安装在装置外壳内右侧，所述引流管左端与冲洗槽相连接;
所述引流管右端连接处理箱，所述消毒灯安装在处理箱内顶部位置，所述过滤网固定在处理箱内中部，所述排水管安装在处理箱右端面下部，且排水管右端延伸至装置外壳右端面外，所述水泵安装在排水管上。
2.根据权利要求1所述的一种冲洗消毒装置，其特征在于：所述清洗盒右端面上安装有出水口。
3.根据权利要求1所述的一种冲洗消毒装置，其特征在于：所述装置外壳前端面上安装有开关，且开关分别通过连接与消毒灯以及水泵相连接。
4.根据权利要求1所述的一种冲洗消毒装置，其特征在于：所述导杆与导套均设有两组，所述导杆对称安装在载板左端面与右端面上，所述导套对称安装在冲洗槽内左侧端面与右侧端面上。
5.根据权利要求4所述的一种冲洗消毒装置，其特征在于：所述凸轮设有两组，两组所述凸轮对称安装在驱动轴上，且两组凸轮规格相同。
6.根据权利要求1所述的一种冲洗消毒装置，其特征在于：所述排水管上安装有开关阀。
说明书
一种冲洗消毒装置
技术领域
本实用新型涉及医用设备技术领域，具体的说是一种冲洗消毒装置。
背景技术
目前，医院经常需要针对患者或医疗器具进行消毒处理，而一般的消毒处理方式，大多是利用碘伏擦拭、加热或紫外线等消毒方式，但针对批量器具消毒时，上述方式并不方便。现有技术中的冲洗装置结构简单，冲洗效果不佳，清洁不彻底，清洗后的污水无法进行净化，极易造成污染，所以急需一种新型消毒方式来解决上述问题。
发明内容
针对现有技术存在的不足，本实用新型的目的是提供一种冲洗消毒装置，以解决上述背景技术中提出的问题，本实用新型结构合理，清洗效果佳，节能环保，稳定性好，可靠性高。
为了解决上述问题，本实用新型采用以下技术方案：

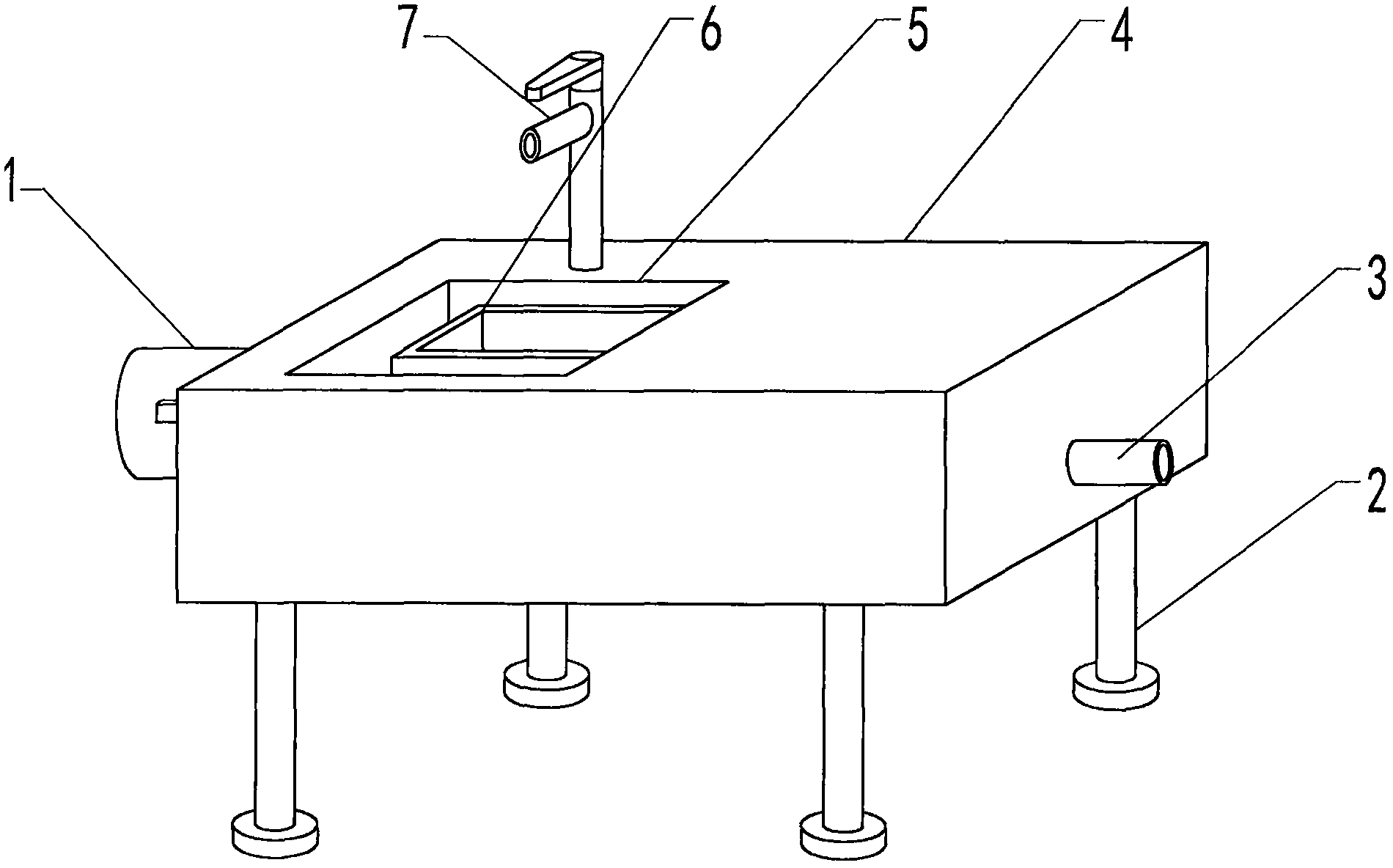

一种冲洗消毒装置，包括装置主体，所述装置主体包括支撑脚、装置外壳、冲洗槽、清洗盒以及冲洗龙头，所述支撑脚安装在装置外壳下端面棱角处，所述冲洗槽设置在装置外壳上端面左侧，所述清洗盒装配在冲洗槽内，所述冲洗龙头安装在装置外壳上端面上。
以下是本实用新型对上述方案的进一步优化：
所述清洗盒右端面上安装有出水口。
进一步优化：所述装置外壳前端面上安装有开关，且开关分别通过连接与消毒灯以及水泵相连接。
一种冲洗消毒装置，还包括清洗辅助机构，所述清洗辅助机构设置在冲洗槽内，所述清洗辅助机构包括载板、导杆、导套、电机、驱动轴以及凸轮，所述载板安装在清洗盒下端面上。
进一步优化：所述导杆固定在载板左端面上，且导杆下端装配在导套内，所述导套固定在冲洗槽内左侧端面上，所述驱动轴装配在冲洗槽内下部位置，且驱动轴左端与电机相连接，所述电机安装在装置外壳左端面上，所述凸轮设置在驱动轴上。
进一步优化：所述导杆与导套均设有两组，所述导杆对称安装在载板左端面与右端面上，所述导套对称安装在冲洗槽内左侧端面与右侧端面上。
进一步优化：所述凸轮设有两组，两组所述凸轮对称安装在驱动轴上，且两组凸轮规格相同。
一种冲洗消毒装置，还包括污水净化机构，所述污水净化机构设置在装置外壳内右侧，所述污水净化机构包括消毒灯、过滤网、水泵、排水管、处理箱以及引流管，所述处理箱安装在装置外壳内右侧，所述引流管左端与冲洗槽相连接。
进一步优化：所述引流管右端连接处理箱，所述消毒灯安装在处理箱内顶部位置，所述过滤网固定在处理箱内中部，所述排水管安装在处理箱右端面下部，且排水管右端延伸至装置外壳右端面外，所述水泵安装在排水管上。
进一步优化：所述排水管上安装有开关阀。
因本实用新型添加了消毒灯、过滤网、水泵、排水管、处理箱以及引流管，该设计实现了污水的过滤消毒功能，提高了污水的洁净度，使污水达到排放指标，解决了原有冲洗装置清洗后的污水无法进行净化，极易造成污染的问题。
因本实用新型添加了出水口，该设计便于污水的排放，因本实用新型添加了开关，该设计作业人员同时运行消毒灯与水泵，因本实用新型添加了开关阀，该设计便于作业人员控制污水流量，本实用新型结构合理，清洗效果佳，节能环保，稳定性好，可靠性高。
