申请日2017.03.08
公开(公告)日2017.10.31
IPC分类号C02F3/34
摘要
本实用新型公开了一种中污染水处理系统，包括凹面反射镜、支架、光纤束、光敏电阻、导线、控制开关、LED灯管、环形刷子、绳子、电机、直杆、玻璃管、搅拌器、进水口、出水口、入料口、出气口、曝气装置、污水处理池。本实用新型结构简单、使用方便、节约能源、可有效降低水中污染物含量、产生额外有利物质和提高产能。通过聚光系统和磨损处理光纤，为PSB生命活动所需光源，通过设置在光纤上的光敏电阻实现自动打开LED灯管进行调节水中光度，以达到PSB光照强度要求。并且定时用刷子将玻璃管壁上附着的菌落刮除，防止其阻挡光进入水体。
权利要求书

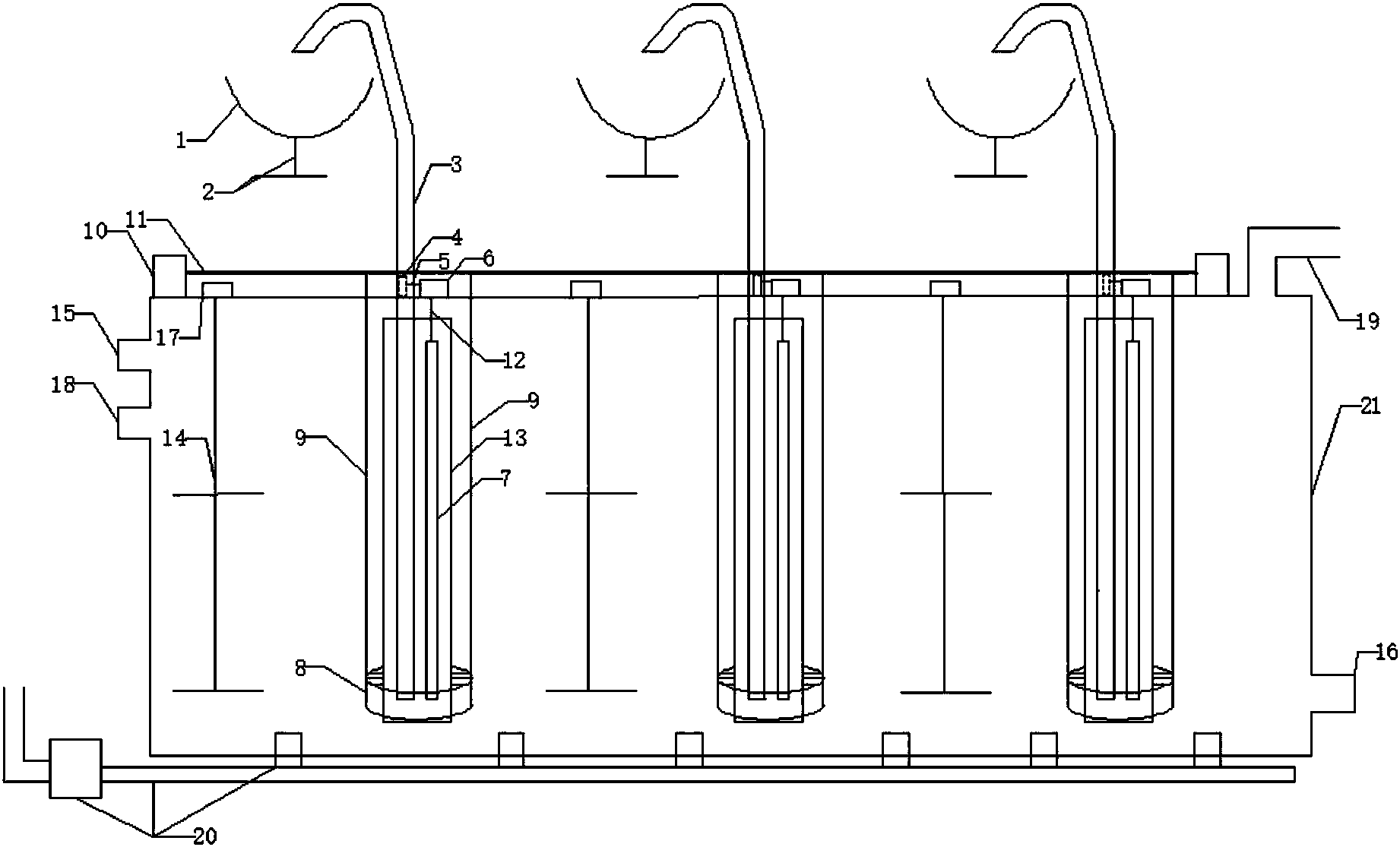

1.一种中污染水处理系统，其特征在于：包括凹面反射镜(1)、支架(2)、光纤束(3)、光敏电阻(4)、导线(5)、控制开关(6)、LED灯管(7)、环形刷子(8)、绳子(9)、电机(10)、直杆(11)、导线(12)、玻璃管(13)、搅拌器(14)、进水口(15)、出水口(16)、电机(17)、入料口(18)、出气口(19)、曝气装置(20)和污水处理池(21)，
所述支架(2)的上端固定连接有凹面反射镜(1);
所述凹面反射镜(1)的焦点处设有光纤束(3);
所述光纤束(3)在进入污水处理池的部分中间设有一个光敏电阻(4);
所述光敏电阻(4)通过导线(5)连接控制开关(6);
所述控制开关(6)通过导线(12)连接LED灯管(7);
所述玻璃管(13)中含光纤束(3)和LED灯管(7);
所述环形刷子(8)环绕并紧贴于玻璃管(13)外壁上;
所述环形刷子(8)通过左右两端的绳子(9)连接直杆(11);
所述直杆(11)两端固定连接电机(10);
所述曝气装置(20)在污水处理池(21)底部相互连接;
所述搅拌器(14)固定连接电机(17);
所述污水处理池(21)连接进水口(15)、出水口(16)、入料口(18)及出气口(19)。
2.根据权利要求1所述的一种中污染水处理系统，其特征在于：所述电机(10)和(17)为变频电机或伺服电机。
3.根据权利要求1所述的一种中污染水处理系统，其特征在于：所述搅拌器(14)为浆式搅拌器。
4.根据权利要求1所述的一种中污染水处理系统，其特征在于：所述光纤束(3)在光敏电阻处和玻璃管中使用经过磨损处理过的光纤束。
5.根据权利要求1所述的一种中污染水处理系统，其特征在于：采光装置使用凹面反射镜(1)与光纤束(3)的组合。
6.根据权利要求1所述的一种中污染水处理系统，其特征在于：所述曝气装置(20)为浆式叶轮曝气装置。
7.根据权利要求1所述的一种中污染水处理系统，其特征在于：所述的玻璃管(13)设有环形刷子(8)，所述环形刷子(8)可以定时收放。
8.根据权利要求1所述的一种中污染水处理系统，其特征在于：所述的玻璃管(13)内设有光纤束(3)和LED灯管(7)提供污水处理池(21)内光合菌所需光源。
说明书
一种中污染水处理系统
技术领域：
本实用新型涉及污水处理技术领域，尤其涉及使用光合细菌
(Photo synthetic Bacteria,PSB)的一种中污染水处理系统。
背景技术：
目前，随着社会的不断发展，环境污染问题也越来越受到人们的重视。在污水处理方面，处理高污染水体的现有技术已经颇为成熟，但是对于重污染水体的处理系统及其技术不够先进。如何更加高效、节能和低价的处理中污染水体成为一项难题。
在污水处理领域方面，微生物处理技术已经占有了相当重要地位。但传统微生物对碳源含量要求高，难以在中污染水体中大量繁殖，处理中需额外加入碳源，从而导致成本增加与二次污染。因此，对碳含量要求低且易于培养的PSB受到了重视，但为其供给光源成为一项难题，单一使用太阳光会造成底部供光不足、供光不稳定、光线波长不合适等问题。而单一灯管供光，又会导致能源浪费以及微生物附着在灯管表面遮挡光源的问题。
实用新型内容
实用新型目的：本实用新型针对上述现有技术的缺陷和不足，提供一种中污染水处理系统，该系统及其设备具有结构简单、操作方便、节约能源、可有效降低水中污染物含量、产生额外有利物质和产能的优势。
技术方案：本实用新型提供的一种中污染水体处理系统，包括凹面反射镜、支架、光纤束、光敏电阻、导线、控制开关、LED灯管、环形刷子、绳子、电机、直杆、玻璃管、搅拌器、进水口、出水口、入料口、出气口、曝气装置和污水处理池。所述支架的上端固定连接有凹面反射镜;所述凹面反射镜的焦点处设有光纤束;所述光纤束在进入污水处理池的位置处设有一个光敏电阻，且光纤束位于光敏电阻的周围;所述光敏电阻通过导线连接控制开关;所述控制开关通过导线连接LED灯管;所述LED灯管和光纤束安放在玻璃管中;所述环形刷子环绕并紧贴于玻璃管外壁上;所述环形刷子通过左右两端的绳子连接直杆;所述直杆两端固定连接电机;所述搅拌器固定连接电机;所述曝气装置在污水处理池底部相互连接;所述污水处理池设有进水口、出水口、入料口以及出气口。
作为优选，所述电机为变频电机或伺服电机。
作为优选，所述搅拌器为浆式搅拌器。
作为优选，所述光纤束在光敏电阻处和玻璃管中使用经过磨损处理过的光纤束。
作为优选，采光装置使用凹面反射镜与光纤束的组合。
作为优选，所述曝气装置为浆式叶轮曝气装置。
有益效果：本实用新型提供的一种中污水处理系统具有以下几点优点。第一，本实用新型公布的系统结构简单、操作方便、具有很强的实用性。第二，本实用新型采用凹面反射镜与光纤束的组合提供微生物所需光源，太阳光被凹面镜反射汇聚于焦点处，使用经过磨损处理的光纤和LED结合的方式为其供光，供PSB生命活动所需，不需提供额外光源，极大的节约能源。另外，利用其所得的副产品(菌体污泥)作为饵料或肥料，获得单细胞蛋白(SCP)，以及得到新能源(氢气)，有效降低水中污染物含量、产生额外有利物质和产能。第三，光纤束在进入污水处理池的部分中间设有一个光敏电阻，该电阻通过导线与控制开关相连，组成光控开关，当光纤中太阳光强度不足时，自动打开LED灯管调节水中光度，以达到PSB光照强度要求。第四，定时用刷子将玻璃管壁上附着的菌落刮除，防止其阻挡光进入水体，提高了光源利用率和污水处理的效率。
