申请日2017.03.08
公开(公告)日2017.10.20
IPC分类号C02F9/02
摘要
本实用新型提供一种生物凹凸棒粘土滤池，具体涉及污水处理设备技术领域，包括滤池本体，滤池本体的顶部设置有污水进水管，滤池本体内的顶部设置有滤网层，滤网层的下端设置有凹凸棒土层，排水管倾斜贯穿滤池本体的底部，凹凸棒土层和排水管之间通过导水管连接，导水管设置在滤池本体内部，排水管的一端设置有排污阀，排水管的另一端设置有出水口和过滤阀，排水管内还活动设置有毛刷，毛刷的一端与设置在排水管外部的电机转动轴连接，设置有排污阀端的排水管至滤池本体的距离小于设置有出水口端的排水管至滤池本体的距离。本实用新型具有能有效的对污水进行过滤，且方便对排水管内部进行清理，防止堵塞现象，有利于提高过滤效果的优点。
权利要求书

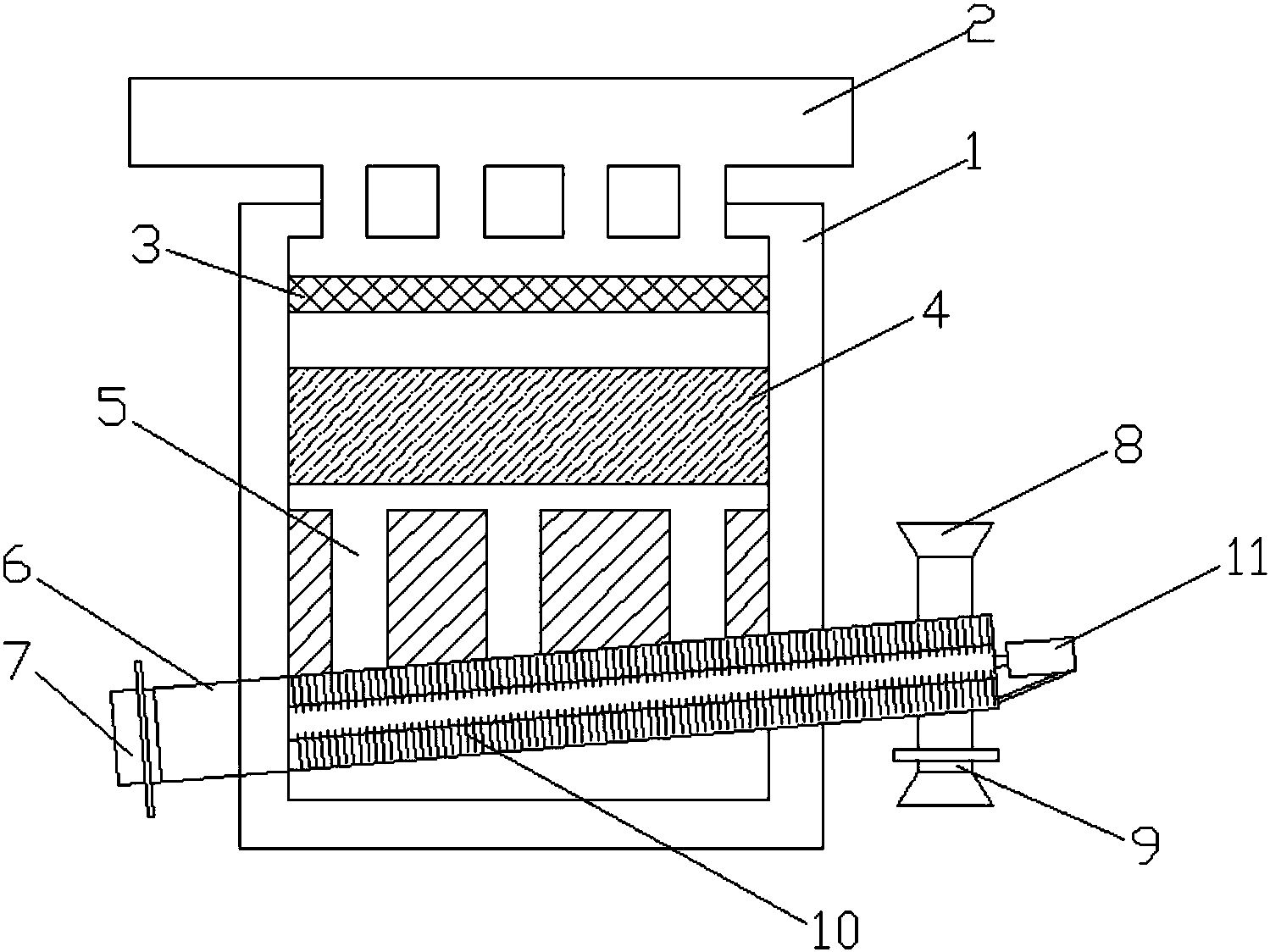

1.一种生物凹凸棒粘土滤池，包括滤池本体(1)，其特征在于：滤池本体(1)的顶部设置有污水 进水管(2)，滤池本体(1)内的顶部设置有滤网层(3)，滤网层(3)的下端设置有凹凸棒土层(4)，排水管(6)倾斜贯穿滤池本体(1)的底部，且排水管(6)的两端分设置在滤池本体(1)外部，凹凸棒土层(4)和排水管(6)之间通过导水管(5)连接，且导水管(5)设置在滤池本体(1)内部，排水管(6)的一端设置有排污阀(7)，排水管(6)的另一端设置有出水口(8)和过滤阀(9)，排水管(6)内还活动设置有毛刷(10)，毛刷(10)的一端与设置在排水管(6)外部的电机(11)转动轴连接，设置有排污阀(7)端的排水管(6)至滤池本体(1)的距离小于设置有出水口(8)端的排水管(6)至滤池本体(1)的距离。
2.根据权利要求1所述的一种生物凹凸棒粘土滤池，其特征在于：出水口(8)和过滤阀(9)对立设置在排水管(6)的另一端上。
3.根据权利要求2所述的一种生物凹凸棒粘土滤池，其特征在于：出水口(8)至滤池本体(1)的距离大于过滤阀(9)至滤池本体(1)的距离。
4.根据权利要求1所述的一种生物凹凸棒粘土滤池，其特征在于：毛刷(10)为圆柱形，且毛刷(10)的外径大于排水管(6)的内径。
5.根据权利要求1所述的一种生物凹凸棒粘土滤池，其特征在于：电机(11)设置在出水口(8)端的排水管(6)上。
6.根据权利要求1所述的一种生物凹凸棒粘土滤池，其特征在于：设置有电机(11)端的排水管(6)为封口状。
说明书
一种生物凹凸棒粘土滤池
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种生物凹凸棒粘土滤池。
背景技术
近年来，随着工农业的迅速发展，大量氨氮废水被排入水体，使我国主要湖泊、河流，特别是城郊湖泊出现了十分严重的水体富营养化现象，不仅影响水体的生态环境，并且威胁城镇居民的饮用水取水安全，成为目前环境污染治理的一个热点和难题。
凹凸棒，又称坡缕石，独特的层链状结构和较大的比表面积，已被广泛应用于水污染控制研究。
专利一种活性炭生化滤池(公告日22015.03.11，公告号CN204198565U)公开了一种活性炭生化滤池，包括滤池本体，所述的滤池本体底部设有出水管和反洗进水管，滤池本体顶部设有进水管、第一反洗排水管、排气管;其特征在于：所述的滤池本体内由上到下依次设有多孔布水器、毛毡层、活性炭层、石英砂层、鹅卵石垫层、多孔布水器，所述的鹅卵石垫层上设有曝气管道，曝气管道上设有曝气孔。此实用新型存在的缺点是：对废水的处理效果不好，且长时间使用容易使得管路堵塞，不容易清理。
实用新型内容
本实用新型要解决的技术问题是提供一种具有能有效的对污水进行过滤，且方便对排水管内部进行清理，防止堵塞现象，有利于提高过滤效果的生物凹凸棒粘土滤池。
为了解决上述技术问题，本实用新型提供一种生物凹凸棒粘土滤池，包括滤池本体，滤池本体的顶部设置有污水进水管，滤池本体内的顶部设置有滤网层，滤网层的下端设置有凹凸棒土层，排水管倾斜贯穿滤池本体的底部，且排水管的两端分设置在滤池本体外部，凹凸棒土层和排水管之间通过导水管连接，且导水管设置在滤池本体内部，排水管的一端设置有排污阀，排水管的另一端设置有出水口和过滤阀，排水管内还活动设置有毛刷，毛刷的一端与设置在排水管外部的电机转动轴连接。
优选的，所述出水口和过滤阀对立设置在排水管的另一端上，便于通过过滤阀将出水口处长时间积累的杂质或污染物清理，防止出水口堵塞。
优选的，所述出水口至滤池本体的距离大于过滤阀至滤池本体的距离，便于通过过滤阀将出水口处长时间积累的杂质或污染物清理，防止出水口堵塞。
优选的，所述毛刷为圆柱形，且毛刷的外径大于排水管的内径，便于电机带动毛刷转动，从而将排水管的内壁上长时间积累的杂质或污染物清理，有利于提高过滤效果。
优选的，所述电机设置在出水口端的排水管上，便于带动毛刷转动，达到对排水管的内壁清理的效果。
优选的，所述设置有电机端的排水管为封口状，防止污水漏出。
本实用新型的优点：具有能有效的对污水进行过滤，且方便对排水管内部进行清理，防止堵塞现象，有利于提高过滤效果等优点。
