申请日2017.01.26
公开(公告)日2017.11.03
IPC分类号B01D29/03; B01D29/94; C02F1/00
摘要
本实用新型提供了一种家用污水过滤装置，属于污水处理设备技术领域。它解决了现有的家用生活污水未经处理直接排入污水处理厂会导致污水净化效率不高的问题。本家用污水过滤装置包括外筒池、内筒池、格栅盘、排污管和收集箱，外筒池呈胶囊形，外筒池内具有容腔，外筒池的两侧分别开设有入水口和出水口，入水口和出水口均与容腔连通，入水口的位置比出水口的位置低，内筒池呈两端贯穿的圆筒形，内筒池转动设置在外筒池内且其转轴线与外筒池的中轴线重合。与现有技术相比，本装置使生活用水在排入污水处理厂之前优先进行了一步过滤工艺，将固态杂质引入收集箱内，使得排出的污水更为环保，而且本装置的各部分零件均可拆卸设置，十分便于组装。
权利要求书

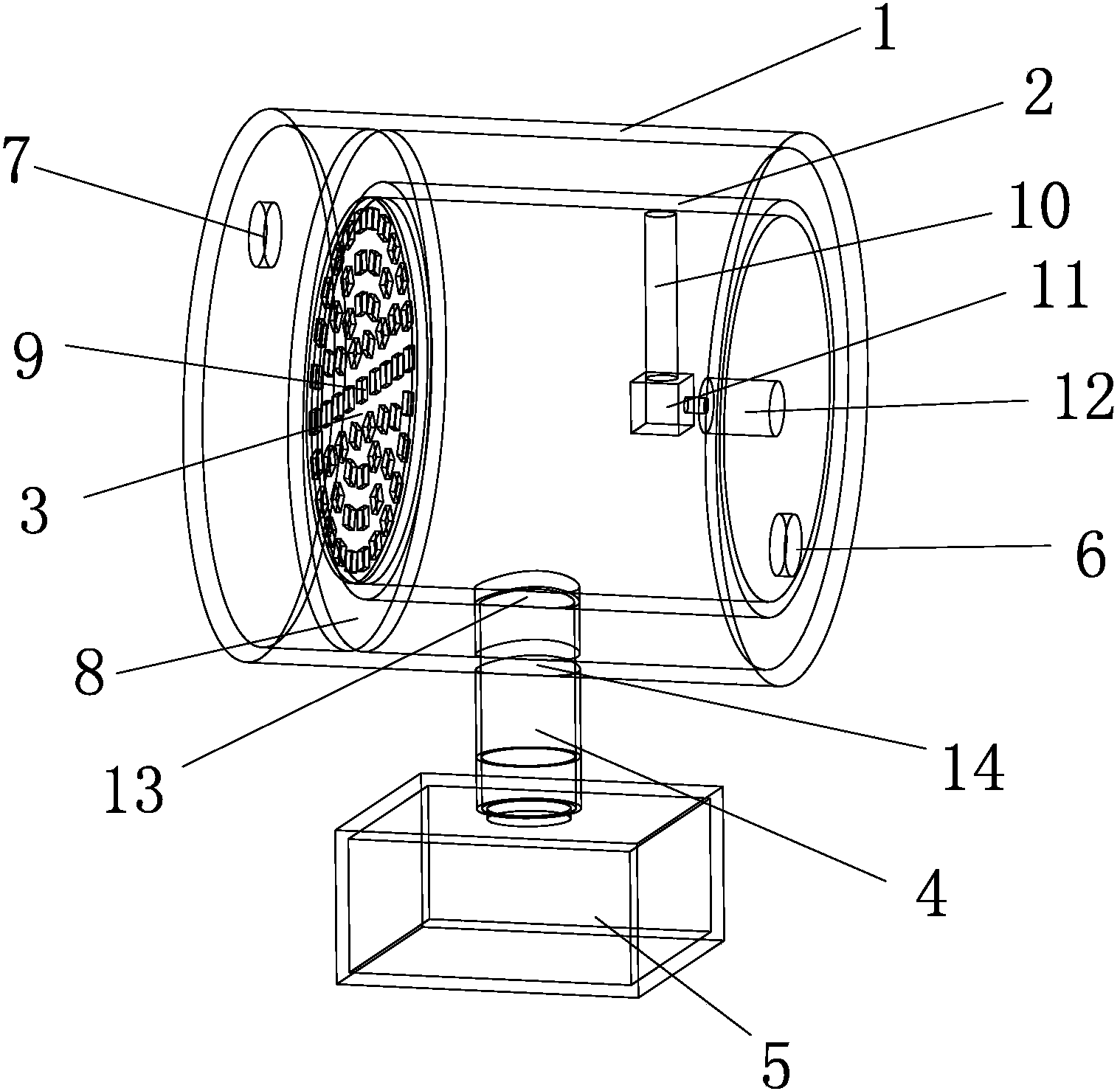

1.一种家用污水过滤装置，其特征在于，它包括外筒池(1)、内筒池(2)、格栅盘(3)、排污管(4)和收集箱(5)，所述的外筒池(1)呈胶囊形，外筒池(1)内具有容腔，外筒池(1)的两侧分别开设有入水口(6)和出水口(7)，入水口(6)和出水口(7)均与容腔连通，入水口(6)的位置比出水口(7)的位置低，所述的内筒池(2)呈两端贯穿的圆筒形，内筒池(2)转动设置在外筒池(1)内且其转轴线与外筒池(1)的中轴线重合，内筒池(2)内壁延伸出有一圈内接沿(8)，这一圈内接沿(8)到外筒池(1)入水口(6)所在一侧的侧壁的距离与内筒池(2)的长度尺寸相对应，内接沿(8)上固连着格栅盘(3)，格栅盘(3)上密集开设有若干用于过滤固态杂质的通孔(9)，内筒池(2)的一端面与外筒池(1)入水口(6)所在一侧的侧壁紧贴，内筒池(2)的另一端面的筒圈沿与内接沿(8)转动对接，格栅盘(3)恰好挡设在内筒池(2)的这一端面处，内筒池(2)的内壁上还设有一根连接筋(10)，连接筋(10)的端部设有一连接块(11)，连接块(11)在内筒池(2)的转轴线上，外筒池(1)上入水口(6)所在一侧的侧壁中心处固设有一驱动电机(12)，驱动电机(12)的电机轴连接着内筒池(2)的连接块(11)，内筒池(2)上开设有一内孔(13)，外筒池(1)上开设有一外孔(14)，内孔(13)、外孔(14)和排污管(4)的尺寸相互匹配，排污管(4)穿过外筒池(1)上的外孔(14)，排污管(4)的一端与收集箱(5)连通，排污管(4)的另一端紧贴着内筒池(2)的外壁，当内筒池(2)转动到一定位置时排污管(4)恰好能与内筒池(2)的内孔(13)对接使排污管(4)与内筒池(2)连通，上述外筒池(1)、内筒池(2)、格栅盘(3)、排污管(4)和收集箱(5)均可拆卸连接。
说明书
一种家用污水过滤装置
技术领域
本实用新型属于污水处理设备技术领域，涉及一种家用污水过滤装置。
背景技术
家庭中的生活废水都会排入下水管中，然后通入污水处理厂进行净化杀菌处理从而实现再次利用。现有的家庭生活用水都是直接排入污水处理厂的，实际上这些污水中包含了许多固态形式杂质，所以污水处理厂首先都会通过过滤网将这些固态形式杂质初步分离出来，但一家污水处理厂需要处理来自各方的污水，大流量的污水使得污水处理厂过滤工艺效率低下，倘若这些通入污水处理厂的污水能够提前进行部分处理，则能减轻污水处理厂的负担，从而增大污水处理厂处理污水的效率。
实用新型内容
本实用新型的目的是针对现有的家用生活污水未经处理直接排入污水处理厂会导致污水净化效率不高的问题，而提出的一种家用污水过滤装置。
本实用新型的目的可通过下列技术方案来实现：
一种家用污水过滤装置，其特征在于，它包括外筒池、内筒池、格栅盘、排污管和收集箱，所述的外筒池呈胶囊形，外筒池内具有容腔，外筒池的两侧分别开设有入水口和出水口，入水口和出水口均与容腔连通，入水口的位置比出水口的位置低，所述的内筒池呈两端贯穿的圆筒形，内筒池转动设置在外筒池内且其转轴线与外筒池的中轴线重合，内筒池内壁延伸出有一圈内接沿，这一圈内接沿到外筒池入水口所在一侧的侧壁的距离与内筒池的长度尺寸相对应，内接沿上固连着格栅盘，格栅盘上密集开设有若干用于过滤固态杂质的通孔，内筒池的一端面与外筒池入水口所在一侧的侧壁紧贴，内筒池的另一端面的筒圈沿与内接沿转动对接，格栅盘恰好挡设在内筒池的这一端面处，内筒池的内壁上还设有一根连接筋，连接筋的端部设有一连接块，连接块在内筒池的转轴线上，外筒池上入水口所在一侧的侧壁中心处固设有一驱动电机，驱动电机的电机轴连接着内筒池的连接块，内筒池上开设有一内孔，外筒池上开设有一外孔，内孔、外孔和排污管的尺寸相互匹配，排污管穿过外筒池上的外孔，排污管的一端与收集箱连通，排污管的另一端紧贴着内筒池的外壁，当内筒池转动到一定位置时排污管恰好能与内筒池的内孔对接使排污管与内筒池连通，上述外筒池、内筒池、格栅盘、排污管和收集箱均可拆卸连接。
与现有技术相比，本家用污水过滤装置使生活用水在排入污水处理厂之前优先进行了一步过滤工艺，将大颗粒的固态杂质引入收集箱内，使得排出的污水更为环保，而且本装置的各部分零件均可拆卸设置，十分便于组装
