申请日2017.03.27
公开(公告)日2017.12.15
IPC分类号E03C1/122; E03C1/26
摘要
本实用新型公开了一种生活污水排水系统，其水槽的排水口上连接有用于与建筑下水管连通的排水管，排水管上串设有沉淀箱，沉淀箱将排水管分成两部分，排水管的与水槽相连的部分为第一排水管部分，排水管的与建筑下水管连通的部分为第二排水管部分，沉淀箱的第一端口与第一排水管部分连接，沉淀箱的第二端口与第二排水管部分连接，第二端口低于第一端口。本实用新型的排水管上串设有沉淀箱，这样一来，来自水槽的大颗粒物将在沉淀箱内进行沉淀，不会进入建筑下水管中，并且沉淀箱上的与水槽连通的第一端口高于与建筑下水管连通的第二端口，使得来自水槽的水能及时流走，沉淀箱中的水位不易高过第一端口，不易冲起沉淀箱底部的沉淀物。
权利要求书
1.一种生活污水排水系统，包括水槽，水槽的排水口上连接有用于与建筑下水管连通的排水管，其特征在于：所述的排水管上串设有沉淀箱，沉淀箱的上端开口，沉淀箱的开口上密封装设有盖体，沉淀箱将所述排水管分成两部分，排水管的与水槽相连的部分为第一排水管部分，排水管的与建筑下水管连通的部分为第二排水管部分，所述沉淀箱通过侧壁上设置的第一端口与第一排水管部分连接，沉淀箱通过侧壁上设置的第二端口与第二排水管部分连接，第二端口低于第一端口。
2.根据权利要求1所述的生活污水排水系统，其特征在于：所述的沉淀箱的中间部位设置有将沉淀箱分为两部分的栅格板，所述栅格板的网孔是宽度为0.5~1.5cm的长条状孔。
3.根据权利要求2所述的生活污水排水系统，其特征在于：所述的沉淀箱内于栅格板与第二端口之间设置挡板，挡板上均布有直径为3~5mm的圆孔。
4.根据权利要求3所述的生活污水排水系统，其特征在于：所述的第一端口和第二端口为固定在沉淀箱上的管状端口，管状端口上转动防脱套设有活动螺母，第一排水管部分和第二排水管部分与沉淀箱相连的端头上固定有连接头，连接头包括套筒，套筒的一端具有内收的环形翻沿，环形翻沿在内孔壁处与对应的排水管部分固定相连，所述的环形翻沿的内壁上固定有与管状端口的端面密封配合的密封垫，套筒的外周面上设置有与活动螺母的内螺纹配合的外螺纹。
5.根据权利要求4所述的生活污水排水系统，其特征在于：所述的环形翻沿的内表面上向内凸设有定位环，定位环伸入对应的第一排水管部分或第二排水管部分内，所述的密封垫处在定位环与套筒之间。
说明书
生活污水排水系统
技术领域
本实用新型涉及一种生活污水排水系统，属于污水处理领域。
背景技术
随着城市规模的发展，建筑用地越来越紧张，现代建筑的高度也越来越高，建筑中的污水排放问题也渐渐显现出来了，往常一楼的排水问题非常严重，动不动就出现堵塞的问题，一旦出现堵塞，污水会由一楼住户中的马桶、地漏中涌出，造成很大的经济损失，为了解决这一问题，现在建筑中，一楼排水是独立设置的，解决了一楼的排水问题，并在地面设置有排水结构，解决下水堵塞的问题，但是，很多时候也无法彻底解决堵塞问题，一旦出现堵塞，二楼就会出现原来一楼的问题，虽然不会像之前一楼那么严重，但是也会造成污水流通不畅的问题，需要进行疏通，费时费力。无法从根本上解决堵塞的问题，总的来说，下水道堵塞是因为各楼层的住户任由大颗粒物进入下水道而造成的，在疏通下水道时，很多时候都会发现鸡蛋壳、蔬菜根甚至抹布等物品。虽然，每户的水槽上都设置了过滤结构，但是，有的人嫌水流慢，会将过滤结构拿掉，最终起不到过滤作用，使得大颗粒物进入下水道，最终堵塞下水道。
实用新型内容
本实用新型的目的是提供一种生活污水排水系统，以解决现有技术中的建筑下水道容易堵塞的问题。

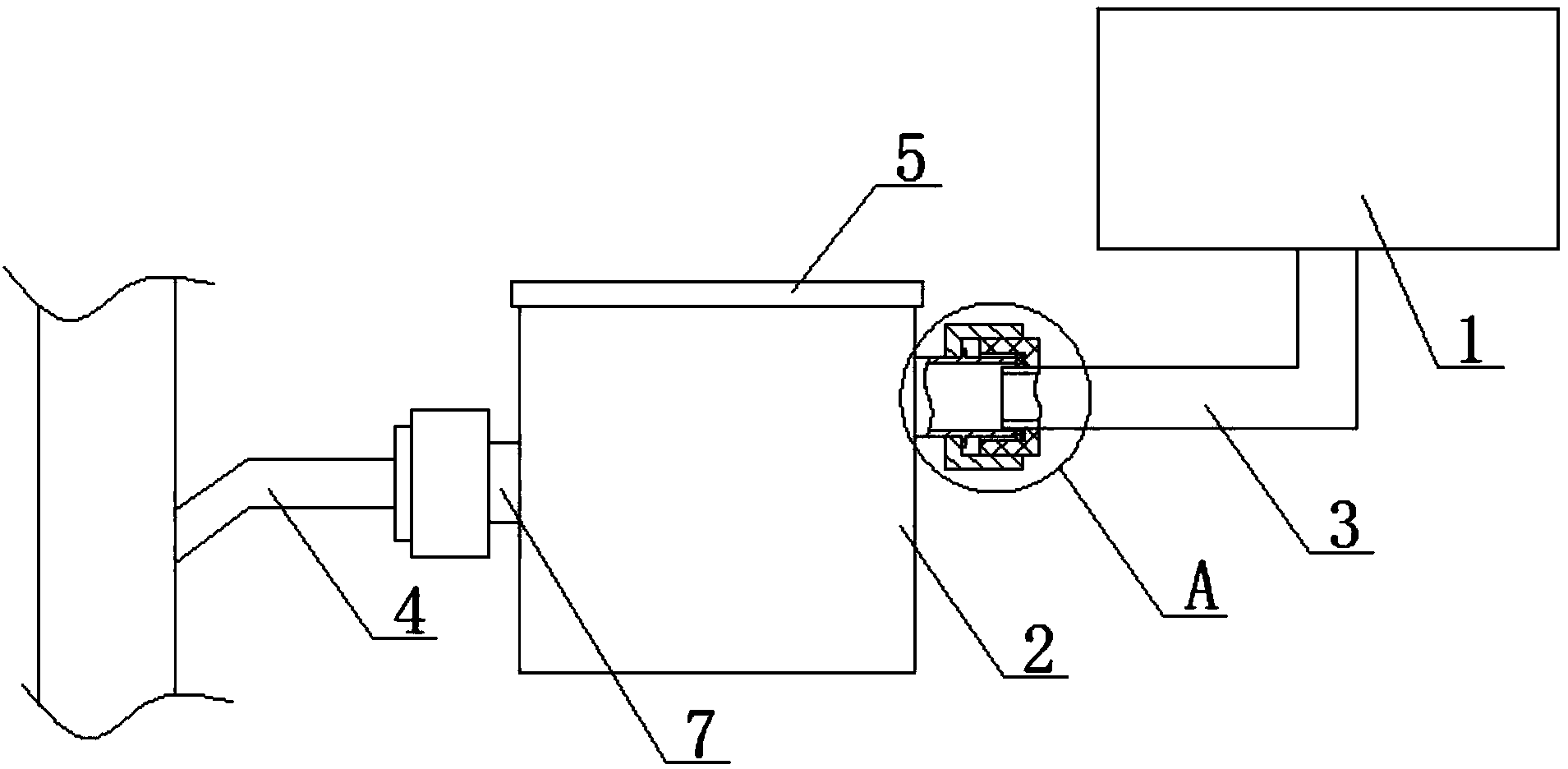

为了实现以上目的，本实用新型采用如下技术方案：一种生活污水排水系统，包括水槽，水槽的排水口上连接有用于与建筑下水管连通的排水管，所述的排水管上串设有沉淀箱，沉淀箱的上端开口，沉淀箱的开口上密封装设有盖体，沉淀箱将所述排水管分成两部分，排水管的与水槽相连的部分为第一排水管部分，排水管的与建筑下水管连通的部分为第二排水管部分，所述沉淀箱通过侧壁上设置的第一端口与第一排水管部分连接，沉淀箱通过侧壁上设置的第二端口与第二排水管部分连接，第二端口低于第一端口。
所述的沉淀箱的中间部位设置有将沉淀箱分为两部分的栅格板，所述栅格板的网孔是宽度为0.5~1.5cm的长条状孔。
所述的沉淀箱内于栅格板与第二端口之间设置挡板，挡板上均布有直径为3~5mm的圆孔。
所述的第一端口和第二端口为固定在沉淀箱上的管状端口，管状端口上转动防脱套设有活动螺母，第一排水管部分和第二排水管部分与沉淀箱相连的端头上固定有连接头，连接头包括套筒，套筒的一端具有内收的环形翻沿，环形翻沿在内孔壁处与对应的排水管部分固定相连，所述的环形翻沿的内壁上固定有与管状端口的端面密封配合的密封垫，套筒的外周面上设置有与活动螺母的内螺纹配合的外螺纹。
所述的环形翻沿的内表面上向内凸设有定位环，定位环伸入对应的第一排水管部分或第二排水管部分内，所述的密封垫处在定位环与套筒之间。
本实用新型的排水管上串设有沉淀箱，这样一来，来自水槽的大颗粒物将在沉淀箱内进行沉淀，不会进入建筑下水管中，并且沉淀箱上的与水槽连通的第一端口高于与建筑下水管连通的第二端口，使得来自水槽的水能及时流走，沉淀箱中的水位不易高过第一端口，不易冲起沉淀箱底部的沉淀物。
本实施例中的沉淀箱的中间部位设置有将沉淀箱分为两部分的栅格板，所述栅格板的网孔是宽度为0.5~1.5cm的长条状孔，栅格板可以将体积加大的物件拦截，使其不会进入建筑下水道中。
本实施例中的沉淀箱内于栅格板与第二端口之间设置挡板，挡板上均布有直径为3~5mm的圆孔，挡板会拦截更小的颗粒物件，使其不会进入建筑下水道中。
