申请日2017.01.24
公开(公告)日2017.04.26
IPC分类号C02F9/04; C02F101/20
摘要
本发明涉及水处理设备领域，具体涉及一种多功能水处理设备，其特征在于：依次由原水泵、砂滤装置、炭滤装置、树脂过滤装置、保安过滤装置、超滤膜过滤装置、一级RO膜过滤装置、银离子能量处理器连接而成，本发明可对多种原水进行净化及淡化处理，使水达到多种使用标准，可去除源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质，操作简单，可用于有机肥料的改良与生产，改良土壤的酸碱性，及酸性污染。

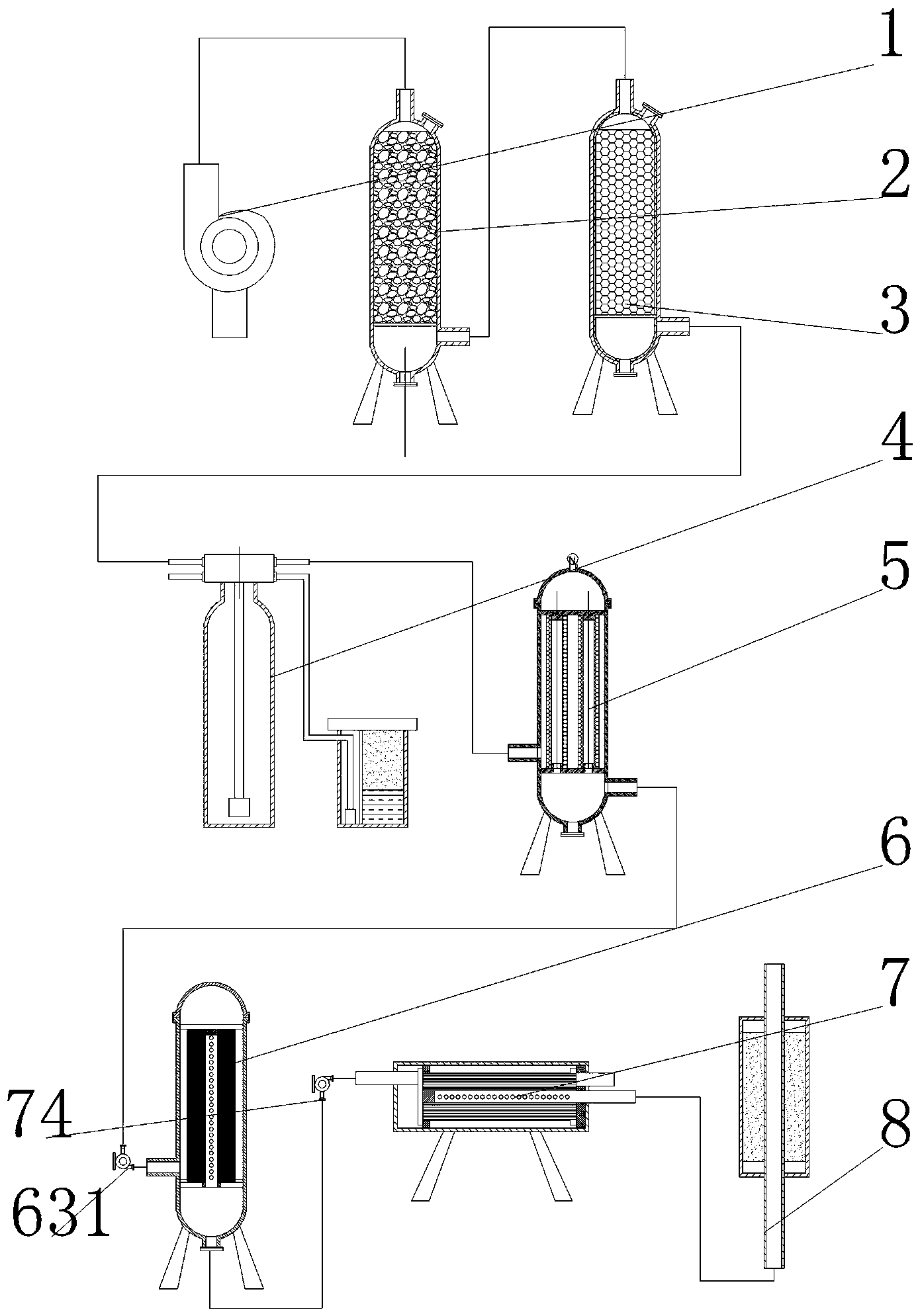

摘要附图
权利要求书
1.一种多功能水处理设备，其特征在于 ：依次由原水泵、砂滤装置、炭滤装置、树脂过滤装置、保安过滤装置、超滤膜过滤装置、一级RO膜过滤装置、银离子能量处理器连接而成。
2.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述一级RO膜过滤装置还依次连接有二级RO膜过滤装置、EDI超纯水过滤装置，所述原水泵可以是离心泵，也可以用轴流泵，而原水可以是天然的江河湖海的水。
3.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述砂滤装置，包括缸体、填充于缸体内的砂粒构成，所述缸体上端设有进水管，所述缸体底部设有出水管,所述缸体设有隔离板，所述砂粒置于隔离板，所述缸体上端设有反冲出水管。
4.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述炭滤装置，包括缸体、附设于缸体内的衬胶、填充于缸体内的炭粒构成，所述缸体上端设有炭滤进水管，所述炭滤进水管连接砂滤装置的出水管，所述缸体下部设有隔离板，所述炭粒置于隔离板，所述缸体底部设有炭滤出水管。
5.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述树脂过滤装置,由控制器、树脂罐、盐箱组成,所述控制器设有进水管、出水管、吸盐管及排污管，所述树脂罐，包括罐体、设于罐体内的中心管，所述中心管与出水管相通，所述中心管下端设有布水器，所述盐箱底部设有盐阀，所述盐箱中上部置备有盐，所述盐箱下部为盐液，所述盐箱用于树脂胞和后的再生。
6.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述保安过滤装置,包括不锈钢做外壳及设于内部装过滤滤芯，所述过滤滤芯设有多个，为中空，上端密封，所述不锈钢做外壳内分设为净化室与集水室，所述净化室一侧设有进水管，所述过滤滤芯设于净化室内，所述集水室设有出水管。
7.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述超滤膜过滤装置,包括壳体、设于壳体内的超滤膜过滤筒，超滤膜微孔孔径为0.01微米，所述壳体一侧设有进水管，所述超滤膜过滤筒上端密封，所述超滤膜过滤筒中部安装有中心管，所述中心管上设有多个通孔，所述水经超滤膜过滤筒过滤后进入中心管，所述超滤膜过滤筒及中心管上端密封。
8.根据权利要求1所述的一种多功能水处理设备，其特征在于：所述一级RO膜过滤装置,包括壳体、设于壳体内的RO膜滤芯，RO膜微孔孔径为0.0001微米，所述壳体一侧设有进水管，所述进水管上设有压力泵，所述RO膜滤芯上端设有密封套，所述RO膜滤芯中部安装有集水管，所述集水管上设有多个通孔，所述水经RO膜滤芯过滤后进入集水管。
9.根据权利要求1所述的一种多功能水处理设备，其特征在于： 所述银离子能量处理器，包括银质水管、套覆于银质水管外侧的高强磁性材料套，包覆于高强磁性材料套的外壳，可对水进行杀菌及使水具有弱碱性。
说明书
一种多用途水处理设备
技术领域
本发明涉及水处理设备领域，具体涉及一种多用途水处理设备。
背景技术
现有的水大多受污染不符合生活和使用要求， 须进行杀菌、澄清、去色、消毒和消除放射性沾染能作业，以去除水中的铁锈、泥沙、余氯、有机物、有害的重金属离子、细菌、病毒。淡水资源紧缺，水污染严重，已经成为我国甚至世界各国面临的重大问题。在经济高速发展的时代，工业用水量的加大使得居民用水量减少，某些贫困地区经常出现水资源短缺现象。为了补充淡水资源，可以用反渗透系统将海水淡化或者或对工厂污水进行处理。净水产品从功能上主要分为过滤、软化、纯化三大类。使用沙滤、活性炭、超滤等技术的净水器能在一定程度上净化水源。能去除泥沙、铁锈，但无法彻底去除水垢和细菌、病毒，属于初级过滤。使用KDF滤材的净水器，能部分去除细菌、病毒，部分去除重金属，但无法去除水垢。
发明内容
本发明提供一种多用途水处理设备，以解决水的净化及淡化问题。
一种多功能水处理设备，其特征在于 ：依次由原水泵、砂滤装置、炭滤装置、树脂过滤装置、保安过滤装置、超滤膜过滤装置、一级RO膜过滤装置、银离子能量处理器连接而成。
所述一级RO膜过滤装置还依次连接有二级RO膜过滤装置、EDI超纯水过滤装置，所述原水泵可以是离心泵，也可以用轴流泵，而原水可以是天然的江河湖海的水。
所述砂滤装置，包括缸体、填充于缸体内的砂粒构成，所述缸体上端设有进水管，所述缸体底部设有出水管,所述缸体设有隔离板，所述砂粒置于隔离板，所述缸体上端设有反冲出水管。
所述炭滤装置，包括缸体、附设于缸体内的衬胶、填充于缸体内的炭粒构成，所述缸体上端设有炭滤进水管，所述炭滤进水管连接砂滤装置的出水管，所述缸体下部设有隔离板，所述炭粒置于隔离板，所述缸体底部设有炭滤出水管。
所述树脂过滤装置,由控制器、树脂罐、盐箱组成,所述控制器设有进水管、出水管、吸盐管及排污管，所述树脂罐，包括罐体、设于罐体内的中心管，所述中心管与出水管相通，所述中心管下端设有布水器，所述盐箱底部设有盐阀，所述盐箱中上部置备有盐，所述盐箱下部为盐液，所述盐箱用于树脂胞和后的再生。
所述保安过滤装置,包括不锈钢做外壳及设于内部装过滤滤芯，所述过滤滤芯设有多个，为中空，上端密封，所述不锈钢做外壳内分设为净化室与集水室，所述净化室一侧设有进水管，所述过滤滤芯设于净化室内。所述集水室设有出水管。
所述超滤膜过滤装置,包括壳体、设于壳体内的超滤膜过滤筒，微孔孔径为0.01微米，所述壳体一侧设有进水管，所述超滤膜过滤筒上端密封，所述超滤膜过滤筒中部安装有中心管，所述中心管上设有多个通孔，所述水经超滤膜过滤筒过滤后进入中心管，所述超滤膜过滤筒及中心管上端密封。
所述一级RO膜过滤装置,包括壳体、设于壳体内的RO膜滤芯，微孔孔径为0.0001微米，所述壳体一侧设有进水管，所述进水管上设有压力泵，所述RO膜滤芯上端设有密封套，所述RO膜滤芯中部安装有集水管，所述集水管上设有多个通孔，所述水经RO膜滤芯过滤后进入集水管。
所述银离子能量处理器，包括银质水管、套覆于银质水管外侧的高强磁性材料套，包覆于高强磁性材料套的外壳，可对水进行杀菌及使水具有弱碱性。
本发明可对多种原水进行净化及淡化处理，使水达到多种使用标准，可去除源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质，操作简单，可用于有机肥料的改良与生产，改良土壤的酸碱性，及酸性污染。
