污水处理及回用装置

　　申请日2017.02.14

　　公开(公告)日2017.09.22

　　IPC分类号B01D36/04

　　摘要

　　一种污水处理及回用装置，包括沉淀池、静置池、净化装置、过滤机、水箱、过滤器、抽水泵、输水管;沉淀池包括进水口，沉淀池的出水管连通静置池的顶部;静置池的底部是圆锥形的，静置池的底部安装有排污阀;净化装置连通静置池的出水口，净化装置内从下向上依次设有陶瓷填料层、塑料填料层、生物填料层;过滤机的进水端连通净化装置的顶部;水箱的进水端连通过滤机的出水端，水箱内的出水端安装有过滤网;过滤器安装在水箱和抽水泵之间;输水管连通抽水泵，抽水泵的出水端通过输水管把水箱的水输出进行循环使用。本实用新型可将污水净化处理，然后输出进行循环使用，节约了大量水资源，减少了环境污染。

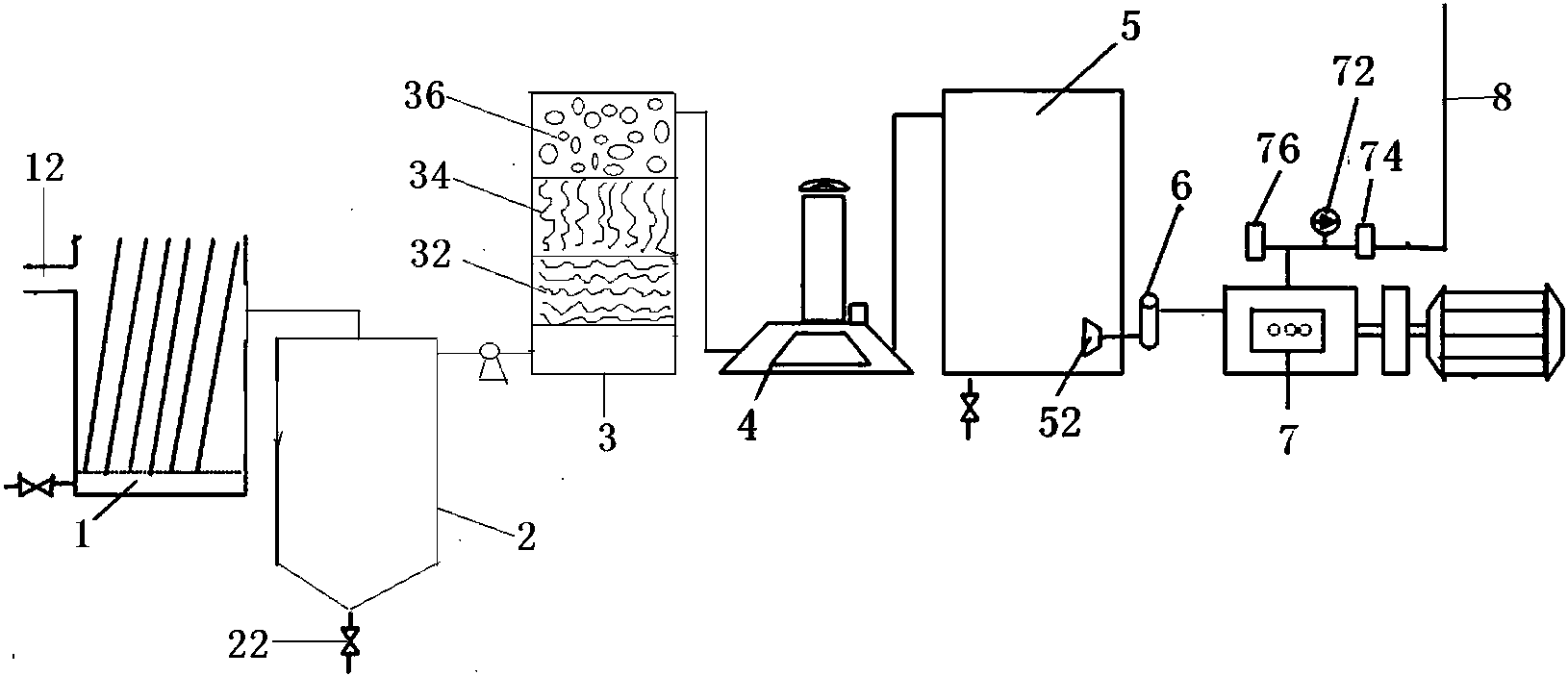

　　摘要附图

　　权利要求书

　　1.一种污水处理及回用装置，其特征在于，包括沉淀池、静置池、净化装置、过滤机、水箱、过滤器、抽水泵、输水管;

　　沉淀池包括进水口，沉淀池的出水管连通静置池的顶部;

　　静置池的底部是圆锥形的，静置池的底部安装有排污阀;

　　净化装置连通静置池的出水口，净化装置内从下向上依次设有陶瓷填料层、塑料填料层、生物填料层;

　　过滤机的进水端连通净化装置的顶部;

　　水箱的进水端连通过滤机的出水端，水箱内的出水端安装有过滤网;

　　过滤器安装在水箱和抽水泵之间;

　　输水管连通抽水泵，抽水泵的出水端通过输水管把水箱的水输出进行循环使用。

　　说明书

　　一种污水处理及回用装置

　　技术领域

　　本实用新型涉及一种污水处理及回用装置。

　　背景技术

　　目前，很多地方的水资源非常紧张，很多人还缺少干净的水使用。很多场合对水质的要求并不太高，把污水净化处理后再使用也可以符合要求。因此，设计一种污水净化处理设备，是当务之急。

　　实用新型内容

　　本实用新型要解决的技术问题在于：提出一种污水处理及回用装置，可将污水净化处理，然后输出进行循环使用，节约了大量水资源，减少了环境污染。

　　为了解决上述技术问题，本实用新型提出以下技术方案：一种污水处理及回用装置，包括沉淀池、静置池、净化装置、过滤机、水箱、过滤器、抽水泵、输水管;
