申请日2017.02.28
公开(公告)日2017.10.13
IPC分类号C02F9/10
摘要
本实用新型公开了一种温控型污水处理装置，包括罐体，罐体顶部设置有三通阀;三通阀下端设置有与罐体底部连接的隔板;隔板内设置有电热丝，隔板将罐体分隔为左、右腔室，并在左、右腔室内均设置有温度传感器和转动装置;左、右腔室侧壁均开有出水口;转动装置包括延伸至罐体底部外的转轴，以及设置于转轴上的若干转盘;转轴与电机连接;电机、温度传感器和电热丝均与设置于罐体外壁的控制系统连接。本实用新型可有效的提升装置的污水处理效率，降低污水处理成本，实用性强，适用范围广。
权利要求书

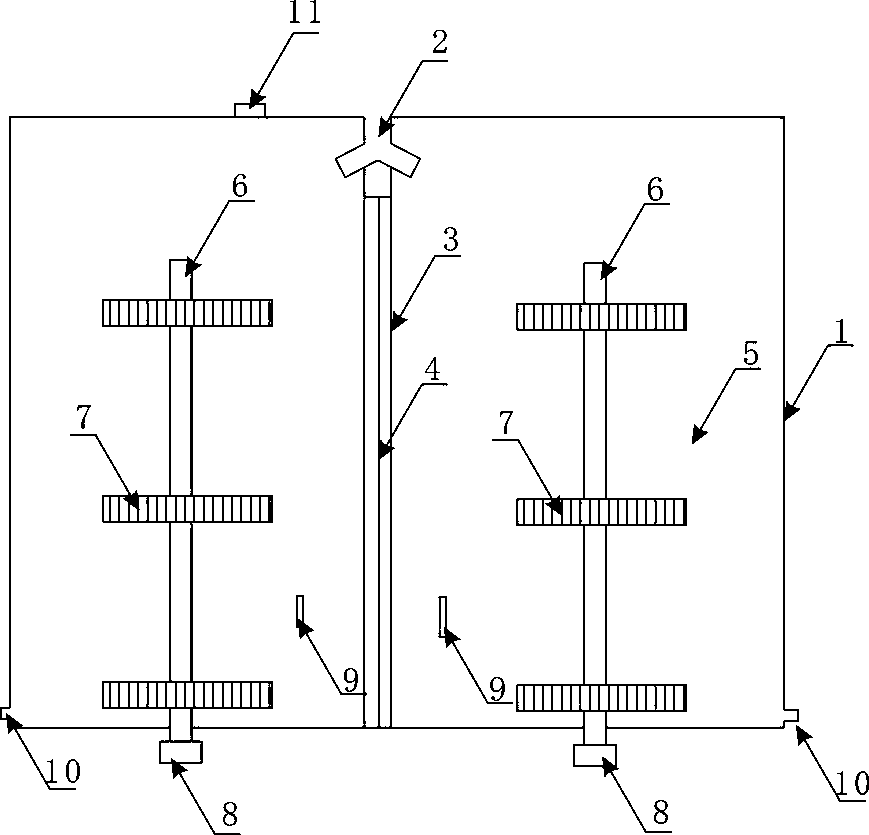

1.一种温控型污水处理装置，其特征在于，包括罐体(1)，所述罐体(1)顶部设置有三通阀(2);所述三通阀(2)下端设置有与罐体(1)底部连接的隔板(3);所述隔板(3)内设置有电热丝(4)，所述隔板(3)将罐体(1)分隔为左、右腔室，并在左、右腔室内均设置有温度传感器(9)和转动装置(5);所述左、右腔室侧壁均开有出水口(10);
所述转动装置(5)包括延伸至罐体(1)底部外的转轴(6)，以及设置于转轴(6)上的若干转盘(7);所述转轴(6)与电机(8)连接;所述电机(8)、温度传感器(9)和电热丝(4)均与设置于罐体(1)外壁的控制系统(11)连接。
2.根据权利要求1所述的温控型污水处理装置，其特征在于，所述转盘(7)上设置有若干具有腔体的转盘叶片，所述转盘叶片上开有若干通孔。
3.根据权利要求1所述的温控型污水处理装置，其特征在于，所述控制系统(11)为PLC控制系统或单片机控制系统。
说明书
温控型污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种温控型污水处理装置。
背景技术
污水处理为使污水达到排放标准或可再次使用的处理过程，被广泛应用于建筑、农业、交通、能源等领域，也越来越多的走进百姓的日常生活。
污水处理一般分为生产污水处理和生活污水处理，生产污水处理包括工业污水、农业污水以及医疗污水等，而生活污水是指各种形式的无机物和有机物的复杂混合物，目前，现有的污水处理设备一般都将生活污水和生产污水混合处理，处理效率低，成本高。
实用新型内容
针对现有技术中的上述不足，本实用新型提供一种温控型污水处理装置，可有效提升污水处理效率，降低污水处理成本。
为解决上述的技术问题，本实用新型采用的技术方案为：
提供一种温控型污水处理装置，包括罐体，罐体顶部设置有三通阀;三通阀下端设置有与罐体底部连接的隔板;隔板内设置有电热丝，隔板将罐体分隔为左、右腔室，并在左、右腔室内均设置有温度传感器和转动装置;左、右腔室侧壁均开有出水口;
转动装置包括延伸至罐体底部外的转轴，以及设置于转轴上的若干转盘;转轴与电机连接;电机、温度传感器和电热丝均与设置于罐体外壁的控制系统连接。
优选地，转盘上设置有若干具有腔体的转盘叶片，转盘叶片上开有若干通孔。
优选地，控制系统为PLC控制系统或单片机控制系统。
本实用新型的有益效果为：
隔板将罐体分割为左右两个腔室，通过三通阀，即可向不同的腔室通入不同的污水，同时，向各对应腔室加入相应的处理试剂，可有效降低处理成本，提升污水处理效率。
转动装置在电机的带动下运动，增强转盘与水源的接触面积，提升污水处理效率。
温度传感器检测罐体内水源温度，当温度低于转盘内培育的生物菌的最适生长温度时，控制系统及控制电热丝工作，提升罐体内水源温度，增强生物菌活性，同时，在电热丝加热的过程中，还可杀灭水源中部分有害病菌，进一步提升装置的污水处理效率。
