申请日2017.03.13
公开(公告)日2017.09.29
IPC分类号C02F9/02; C02F101/14
摘要
本实用新型公开了一种含氟污水处理装置，包括过滤除杂装置、吸附脱氟装置和吸附剂再生装置，所述过滤除杂装置包括依次连接的双联过滤器、第二过滤器、第三过滤器和储液装置，所述双联过滤器的进水口通过进水管与含氟污水收集池相连，所述储液装置的排水口通过管路与吸附脱氟装置的进水端连接，且所述储液装置与吸附脱氟装置之间设置有第二提升泵，所述吸附脱氟装置的出水端还与吸附剂再生装置连接，所述吸附剂再生装置的出水端通过再生液循环管与第二提升泵相连。本实用新型采用过滤除杂装置，能够对水体比较脏，悬浮、污染物较多的污水进行过滤除杂，采用吸附过滤和吸附剂再生装置，有效吸附脱氟，并且吸附剂可以再生，反复利用，节约成本。

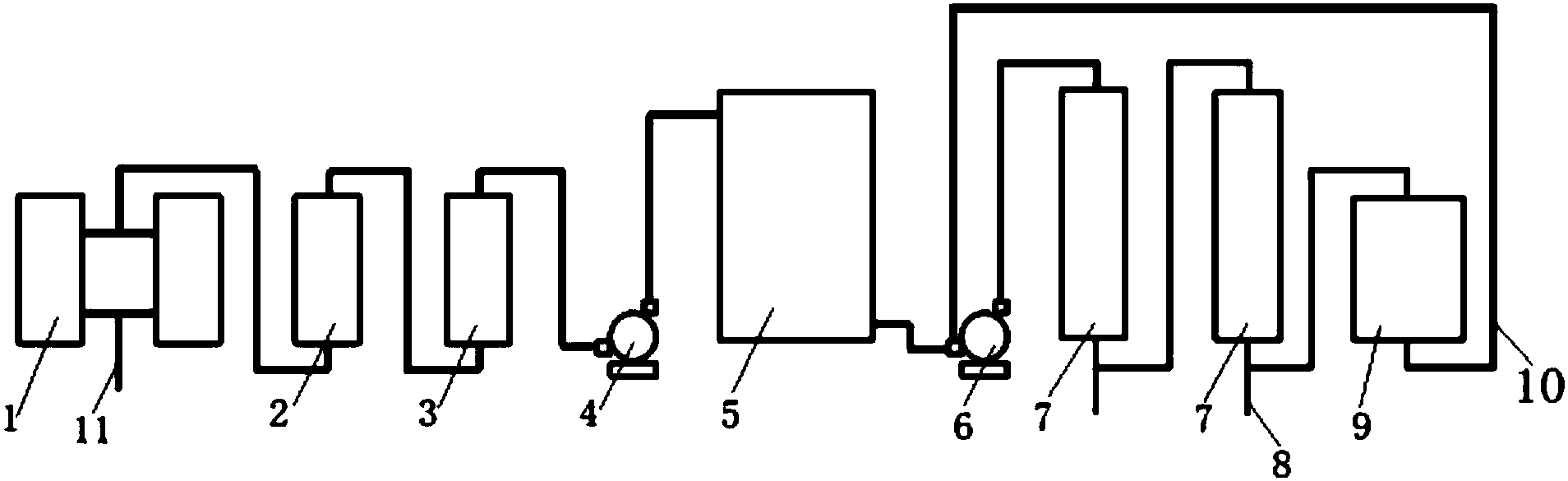

摘要附图
权利要求书
1.一种含氟污水处理装置，其特征是，包括过滤除杂装置、吸附脱氟装置和吸附剂再生装置，所述过滤除杂装置包括依次连接的双联过滤器、第二过滤器、第三过滤器和储液装置，所述双联过滤器的进水口通过进水管与含氟污水收集池相连，所述第三过滤器与储液装置之间设置有第一提升泵，所述储液装置的排水口通过管路与吸附脱氟装置的进水端连接，且所述储液装置与吸附脱氟装置之间设置有第二提升泵，所述吸附脱氟装置的出水端通过出水管与净水收集池相连，所述吸附脱氟装置的出水端还与吸附剂再生装置连接，所述吸附剂再生装置的出水端通过再生液循环管与第二提升泵相连。
2.根据权利要求1所述的一种含氟污水处理装置，其特征是，所述双联过滤器包括两个并联连接的第一过滤器，两个第一过滤器连接的管路上设有三通阀，所述第一过滤器上设有20～40目筛网。
3.根据权利要求1所述的一种含氟污水处理装置，其特征是，所述第二过滤器上设有60～100目筛网，所述第三过滤器上设有100～200目筛网。
4.根据权利要求1所述的一种含氟 污水处理装置，其特征是，所述吸附剂过滤装置包括两个串联连接的吸附柱，所述两个吸附柱中分别装有吸附剂。
5.根据权利要求4所述的一种含氟污水处理装置，其特征是，所述吸附剂采用生物吸附剂。
6.根据权利要求4所述的一种含氟污水处理装置，其特征是，所述两个吸附柱的出水管上均设有氟含量检测装置，所述氟含量检测装置采用F离子检测仪。
7.根据权利要求1所述的一种含氟污水处理装置，其特征是，所述吸附剂再生装置采用pH调整池，所述pH调整池内设置有pH感应器，所述pH感应器与外部的显示装置连接。
8.根据权利要求1所述的一种含氟污水处理装置，其特征是，所述储液装置采用储液罐。
说明书
一种含氟污水处理装置
技术领域
本实用新型涉及一种含氟污水处理装置。
背景技术
氟是自然界广泛存在的人体必需的微量元素之一，人类摄入过多或者不足时，将影响身体健康。随着现代工业的快速发展，水体中氟污染日益加剧，严重威胁人类安全。为此，科学工作者对含氟污水的处理进行了研究，目前多采用吸附分离法和沉淀分离法脱除氟离子。其中，吸附分离法包括活性炭法、活性氧化铝法、沸石法、离子吸附法等;而沉淀分离法主要包括电渗析法、电凝聚法、混凝沉淀法等。膜处理脱氟法作为新兴技术备受关注，但膜处理法由于污水杂质多，易造成膜的污染，增加使用成本，并且吸附分离脱氟法中无机盐类吸附剂吸附效率低。由于含氟污水中泥沙、杂物较多，容易污染吸附剂，同时普通吸附剂吸附效率低，重复使用次数少，再生处理困难，使用成本高，劳动强度大。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种含氟污水处理装置。
本实用新型所采用的技术方案是：
一种含氟污水处理装置，包括过滤除杂装置、吸附脱氟装置和吸附剂再生装置，所述过滤除杂装置包括依次连接的双联过滤器、第二过滤器、第三过滤器和储液装置，所述双联过滤器的进水口通过进水管与含氟污水收集池相连，所述第三过滤器与储液装置之间设置有第一提升泵，所述储液装置的排水口通过管路与吸附脱氟装置的进水端连接，且所述储液装置与吸附脱氟装置之间设置有第二提升泵，所述吸附脱氟装置的出水端通过出水管与净水收集池相连，所述吸附脱氟装置的出水端还与吸附剂再生装置连接，所述吸附剂再生装置的出水端通过再生液循环管与第二提升泵相连。
进一步的，所述双联过滤器包括两个并联连接的第一过滤器，两个第一过滤器连接的管路上设有三通阀，所述第一过滤器上设有20～40目筛网。
进一步的，所述第二过滤器上设有60～100目筛网，所述第三过滤器上设有100～200目筛网。
进一步的，所述吸附剂过滤装置包括两个串联连接的吸附柱，两个吸附柱中分别装有吸附剂;
进一步的，所述吸附剂采用生物吸附剂。
进一步的，所述两个吸附柱的出水管上均设有氟含量检测装置，所述氟含量检测装置采用F离子检测仪。
进一步的，所述吸附剂再生装置采用pH调整池，所述pH调整池内设置有pH感应器，所述pH感应器与外部的显示装置连接。
进一步的，所述储液装置采用储液罐。
与现有技术相比，本实用新型的有益效果是：
(1)采用多级过滤的过滤除杂装置，能够对水体比较脏，悬浮、可见污染物较多的污水进行过滤除杂，解决了设备容易堵塞、吸附剂容易污染的问题;
(2)采用生物吸附剂吸附过滤和吸附剂再生装置，能够有效吸附脱氟，并且吸附剂可以再生，反复利用，节约成本。
