申请日2016.12.31
公开(公告)日2017.07.18
IPC分类号C02F3/12
摘要
本发明公开了一种采用MBR膜组件的污水处理系统，其包括废水池、兼氧池、位于兼氧池里的多个脉冲布水管与多个MBR膜组件，所述脉冲布水管均匀的布置在多个MBR膜组件之间，所述MBR膜组件为四周封闭，其底部曝气的膜组件，通过所述MBR膜组件底部的穿孔曝气管进行曝气，所述脉冲布水管通过脉冲流量搅拌兼氧池底部污泥，所述兼氧池中污泥浓度控制在设定范围值内，当兼氧池中的溶解氧超过设定值时，提高污泥浓度，若溶解氧低于另一设定值时，降低污泥浓度。通过控制兼氧池中的污泥浓度，得到了兼氧MBR环境，同时通过脉冲布水管有效搅动MBR膜组件不能照顾的区域，使得污水处理系统的运行变得简单可靠，根据调整污泥浓度，来满足水处理的溶解氧值。

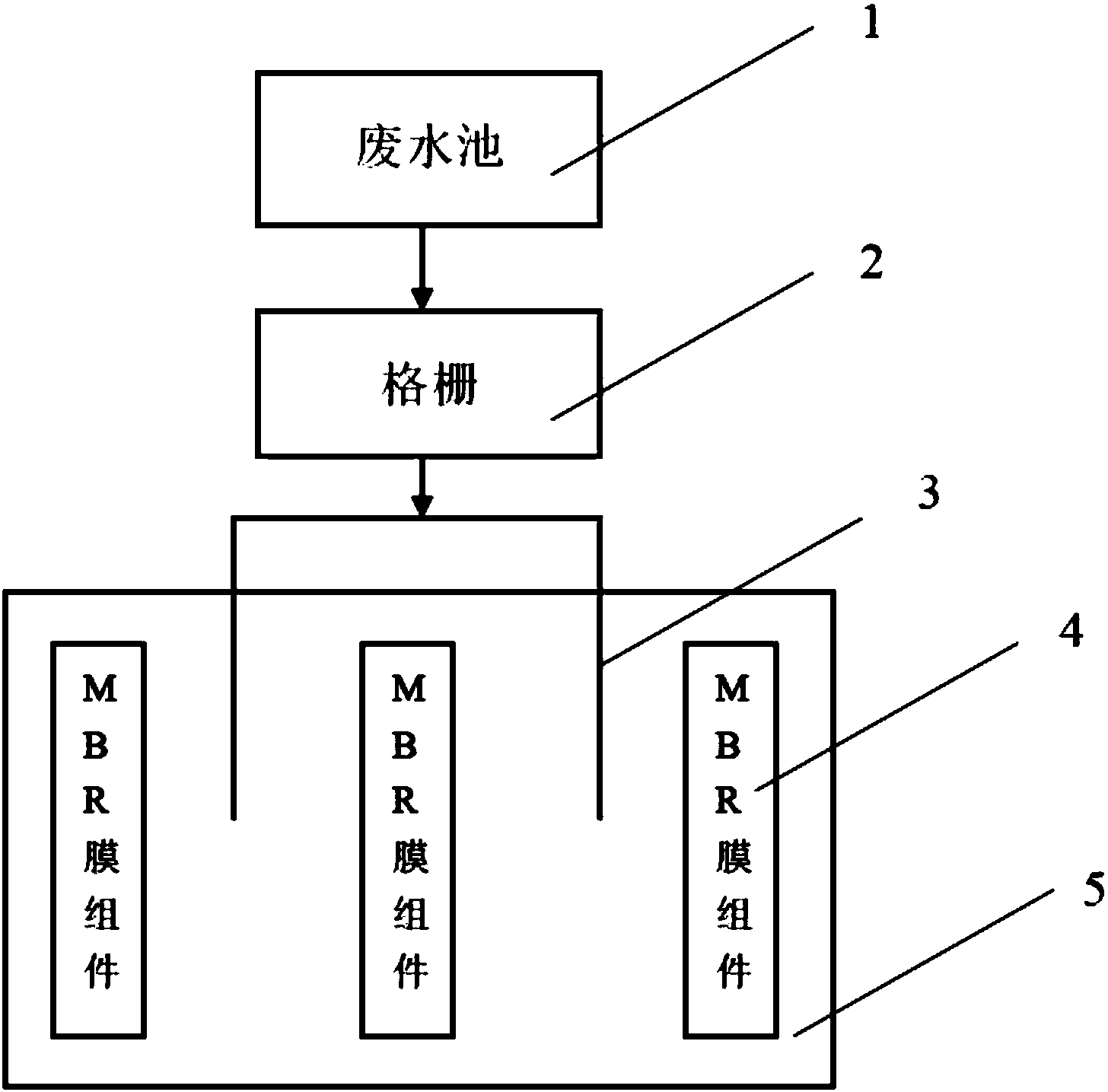

摘要附图
权利要求书
1.一种采用MBR膜组件的污水处理系统，其特征在于：其包括废水池、兼氧池、位于兼氧池里的多个脉冲布水管与多个MBR膜组件，所述脉冲布水管均匀的布置在多个MBR膜组件之间，所述MBR膜组件为四周封闭，其底部曝气的膜组件，通过所述MBR膜组件底部的穿孔曝气管进行曝气，所述脉冲布水管通过脉冲流量搅拌兼氧池底部污泥，所述兼氧池中污泥浓度控制在设定范围值内，当兼氧池中的溶解氧超过设定值时，提高污泥浓度，若溶解氧低于另一设定值时，降低污泥浓度。
2.如权利要求1所述的采用MBR膜组件的污水处理系统，其特征在于：通过补充污泥来实现增加污泥浓度;通过排放多余污泥来实现减少污泥浓度。
3.如权利要求1所述的采用MBR膜组件的污水处理系统，其特征在于：通过控制MBR膜组件之间的间距控制溶解氧，当需要降低溶解氧，增大MBR膜组件之间的间距，当需要增加溶解氧，减小MBR膜组件之间的间距。
4.如权利要求3所述的采用MBR膜组件的污水处理系统，其特征在于：通过自动检测污泥浓度，根据泥浓度自动调整所述MBR膜组件之间的距离。
5.如权利要求1所述的采用MBR膜组件的污水处理系统，其特征在于：位于所述废水池与所述兼氧池之间还设有用于格栅。
说明书
采用MBR膜组件的污水处理系统
技术领域
本发明涉及污水处理系统领域，特别是涉及采用MBR膜组件的污水处理系统。
背景技术
废水处理领域，对于比较难生化的污水，经常用到的一种处理方法是在整体工艺前端增加兼氧处理工艺，例如水解酸化。水解酸化一般在兼氧环境中进行，兼氧环境中存在的大量兼氧菌能够同时分泌胞内酶和胞外酶，可以降解一般好氧情况下无法降解的物质，例如含苯环类污染物，以及部分有毒污染物。在印染，制药等行业经常会碰到此类污染物。
普通的兼氧工艺运行时，兼氧污泥一般有两种方式得到循环，第一种是通过在兼氧池后面增加沉淀池，将兼氧污泥沉淀下来并通过泵打回到兼氧池，然而该方法常常发生沉淀效果差，兼氧污泥浓度低，兼氧效果差的现象。更重要的是，部分流失的兼氧污泥以及兼氧酶在好氧池中变成了污染物，增加了好氧池负担。第二种方法不设兼氧沉淀池，而是让兼氧污泥和好氧污泥一起在大系统中循环。第二种方法由于投资低，得到比较广的应用，尤其在生活污水的脱氮，脱磷工艺中。然而第二种方法无法避免兼氧菌在变动的环境中过激及重新适应所消耗的时间，同时部分兼氧菌在好氧池中死亡增加了好氧池的负担，也增加了好氧池后二沉池的负荷。
膜生物反应器工艺(以下称MBR)用膜分离技术取代传统的沉淀池和污泥循环系统，将经过生化处理的污水过滤出生物反应器，得到浊度很低的处理水。同时，系统中的污泥，细菌以及大分子有机物还保持在反应器中。这种分离方式提高了出水水质，增加了反应器中的污泥浓度，保留了有益的微生物，与传统的沉淀池相比，MBR技术出水水质好，COD(化学需氧量),BOD(生化需氧量或生化耗氧量),浊度都很低，大部分细菌，病毒被截留。MBR技术中膜的高效截留作用也实现了污水停留时间和微生物停留时间的分离，微生物和污泥的浓度高，占地面积小，污泥产量小，处理效率高。
中国发明专利200910115352.0公开了一种兼氧膜生物反应器的实现方法，主要是通过控制膜组件底部的曝气量来形成系统的兼氧环境，然而对于MBR系统来讲，曝气量首先是需要满足膜的清洗作用，为了控制曝气量来达到兼氧环境往往会导致膜的过度污染而无法运行。
由此，有必要提供一种新的污水处理系统来解决上述问题。
发明内容
针对现有技术中存在的上述问题，本发明提供一种采用MBR膜组件的污水处理系统，其目的为有效控制兼氧池中废水的溶解氧值，出水质量好。
为解决上述技术问题，本发明采用的如下技术方案：一种采用MBR膜组件的污水处理系统，其包括废水池、兼氧池、位于兼氧池里的多个脉冲布水管与多个MBR膜组件，所述脉冲布水管均匀的布置在多个MBR膜组件之间，所述MBR膜组件为四周封闭，其底部曝气的膜组件，通过所述MBR膜组件底部的穿孔曝气管进行曝气，所述脉冲布水管通过脉冲流量搅拌兼氧池底部污泥，所述兼氧池中污泥浓度控制在设定范围值内，当兼氧池中的溶解氧超过设定值时，提高污泥浓度，若溶解氧低于另一设定值时，降低污泥浓度。
通过补充污泥来实现增加污泥浓度;通过排放多余污泥来实现减少污泥浓度。
通过控制MBR膜组件之间的间距控制溶解氧，当需要降低溶解氧，增大MBR膜组件之间的间距。
通过自动检测污泥浓度，根据泥浓度自动调整所述MBR膜组件之间的距离。
位于所述废水池与所述兼氧池之间还设有用于格栅。
与现有技术相比，本发明的优势在于：通过控制兼氧池中的污泥浓度，得到了兼氧MBR环境，同时通过脉冲布水管有效搅动MBR膜组件不能照顾的区域，使得污水处理系统的运行变得简单可靠，根据调整污泥浓度，来满足水处理的溶解氧值。
