申请日2016.12.31
公开(公告)日2017.08.11
IPC分类号B01D36/00; B01D36/04
摘要
本实用新型属于污水净化技术领域，具体的讲涉及一种羊绒洗涤污水过滤装置。其主要技术方案：包括数个串联的过滤单元，所述过滤单元通过挡水板连接成一体结构的过滤箱，所述过滤箱上部一端设置污水进水口，另一端设置净化出水口，其中，所述过滤单元之间挡水板的长度从进水口至出水口递减，污水依次在每个过滤单元内过滤。该羊绒洗涤污水过滤装置具有结构简单、操作方便和实现阶梯式循环过滤的特点。

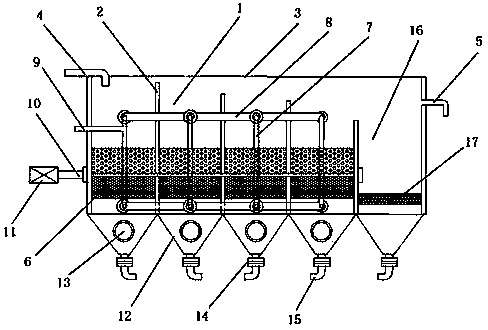

摘要附图
权利要求书
1.一种羊绒洗涤污水过滤装置，包括数个串联的过滤单元，所述过滤单元通过挡水板连接成一体结构的过滤箱，所述过滤箱上部一端设置污水进水口，另一端设置净化出水口，其特征在于：所述过滤单元之间挡水板的长度从进水口至出水口递减，污水依次在每个过滤单元内过滤。
2.如权利要求1所述的一种羊绒洗涤污水过滤装置，其特征在于：所述过滤箱的每个过滤单元内部包括若干层压在一起的过滤芯体，所述过滤芯体由上至下的过滤孔径逐渐减小。
3.如权利要求2所述的一种羊绒洗涤污水过滤装置，其特征在于：所述过滤单元的过滤芯体上、下部设置彼此连接的竖向管道，每一个过滤单元之间设置横向管道连通竖向管道，所述横向管道一端设置用于冲刷过滤芯体的注水口;所述的过滤芯体均设置在贯穿于过滤箱的转轴上，所述转轴由外部电机带动;所述过滤单元的底部设置倒锥状集污部，所述集污部的侧壁上设置用于取出固体污物的闭合开口，所述集污部的下端设置由电磁阀控制的污水口。
4.如权利要求3所述的一种羊绒洗涤污水过滤装置，其特征在于：所述的进水口和出水口之间通过管道将数个过滤箱并联在一起。
5.如权利要求1-4任一权利要求所述的一种羊绒洗涤污水过滤装置，其特征在于：所述过滤箱的末端设置用于过滤悬浮杂质的沉淀过滤单元，所述沉淀过滤单元内设置过滤网，所述出水口设置在所述沉淀过滤单元的下部。
说明书
一种羊绒洗涤污水过滤装置
技术领域
本实用新型属于污水净化技术领域，具体的讲涉及一种羊绒洗涤污水过滤装置。
背景技术
羊绒制备过程中需要用水反复洗涤，以除去其中的泥土、细沙和其他粗糙纤维等杂质。洗涤后的污水如果能有效的进行净化，使其反复利用可以有效节约水资源，减少企业生产成本，避免环境污染。传统污水过滤是在过滤池中完成的，占地面积大，不经济;污水进行一次性过滤，净化不彻底;污水中的悬浮杂质如羊毛纤维不能被有效滤除;过滤网易堵塞，过滤介质更换麻烦，过滤效率不高。
实用新型内容
本实用新型的目的就是提供一种结构简单、操作方便、可反复循环过滤的羊绒洗涤污水过滤装置。
为实现上述目的，本实用新型所采用的技术方案为：
一种羊绒洗涤污水过滤装置，包括数个串联的过滤单元，所述过滤单元通过挡水板连接成一体结构的过滤箱，所述过滤箱上部一端设置污水进水口，另一端设置净化出水口，所述过滤单元之间挡水板的长度从进水口至出水口递减，污水依次在每个过滤单元内过滤。
构成上述一种羊绒洗涤污水过滤装置的附加技术特征还包括：
——所述过滤箱的每个过滤单元内部包括若干层压在一起的过滤芯体，所述过滤芯体由上至下的过滤孔径逐渐减小;
——所述过滤单元的过滤芯体上、下部设置彼此连接的竖向管道，每一个过滤单元之间设置横向管道连通竖向管道，所述横向管道一端设置用于冲刷过滤芯体的注水口;所述的过滤芯体均设置在贯穿于过滤箱的转轴上，所述转轴由外部电机带动;所述过滤单元的底部设置倒锥状集污部，所述集污部的侧壁上设置用于取出固体污物的闭合开口，所述集污部的下端设置由电磁阀控制的污水口;
——所述的进水口和出水口之间通过管道将数个过滤箱并联在一起;
——所述过滤箱的末端设置用于过滤悬浮杂质的沉淀过滤单元，所述沉淀过滤单元内设置过滤网，所述出水口设置在所述沉淀过滤单元的下部。
本实用新型所提供的一种羊绒洗涤污水过滤装置与现有技术相比，具有以下优点：其一，由于该装置包括数个串联的过滤单元，过滤单元通过挡水板连接成一体结构的过滤箱，过滤箱上部一端设置污水进水口，另一端设置净化出水口，过滤单元之间挡水板的长度从进水口至出水口递减，污水依次在每个过滤单元内过滤，实现了多次循环过滤的目的，具有结构简单、操作方便的特点;其二，该装置的每个过滤单元内部包括若干层压在一起的过滤芯体，过滤芯体由上至下的过滤孔径逐渐减小，对粒径不同的杂质可以进行分层过滤，避免了过滤孔径一致所造成的的过滤芯体易堵塞问题，提高了过滤效率;其三，由于过滤单元的过滤芯体上、下部设置彼此连接的竖向管道，每一个过滤单元之间设置横向管道连通竖向管道，横向管道一端设置用于冲刷过滤芯体的注水口，过滤芯体均设置在贯穿于过滤箱的转轴上，转轴由外部电机带动，实现了过滤芯体的自动清洗，省时省力。同时，过滤单元的底部设置倒锥状集污部，集污部的侧壁上设置用于取出固体污物的闭合开口，集污部的下端设置由电磁阀控制的污水口，清洗过滤芯体的污水排出及时，沉淀的污物处理更加方便彻底;其四，该装置的进水口和出水口之间通过管道将数个过滤箱并联在一起，可以进行单元化集成组装，实现大规模的污水过滤净化;其五，该装置过滤箱的末端设置用于过滤悬浮杂质的沉淀过滤单元，其内设置过滤网，出水口设置在沉淀过滤单元的下部，可以针对漂浮污染物例如羊毛纤维进行彻底的过滤。
