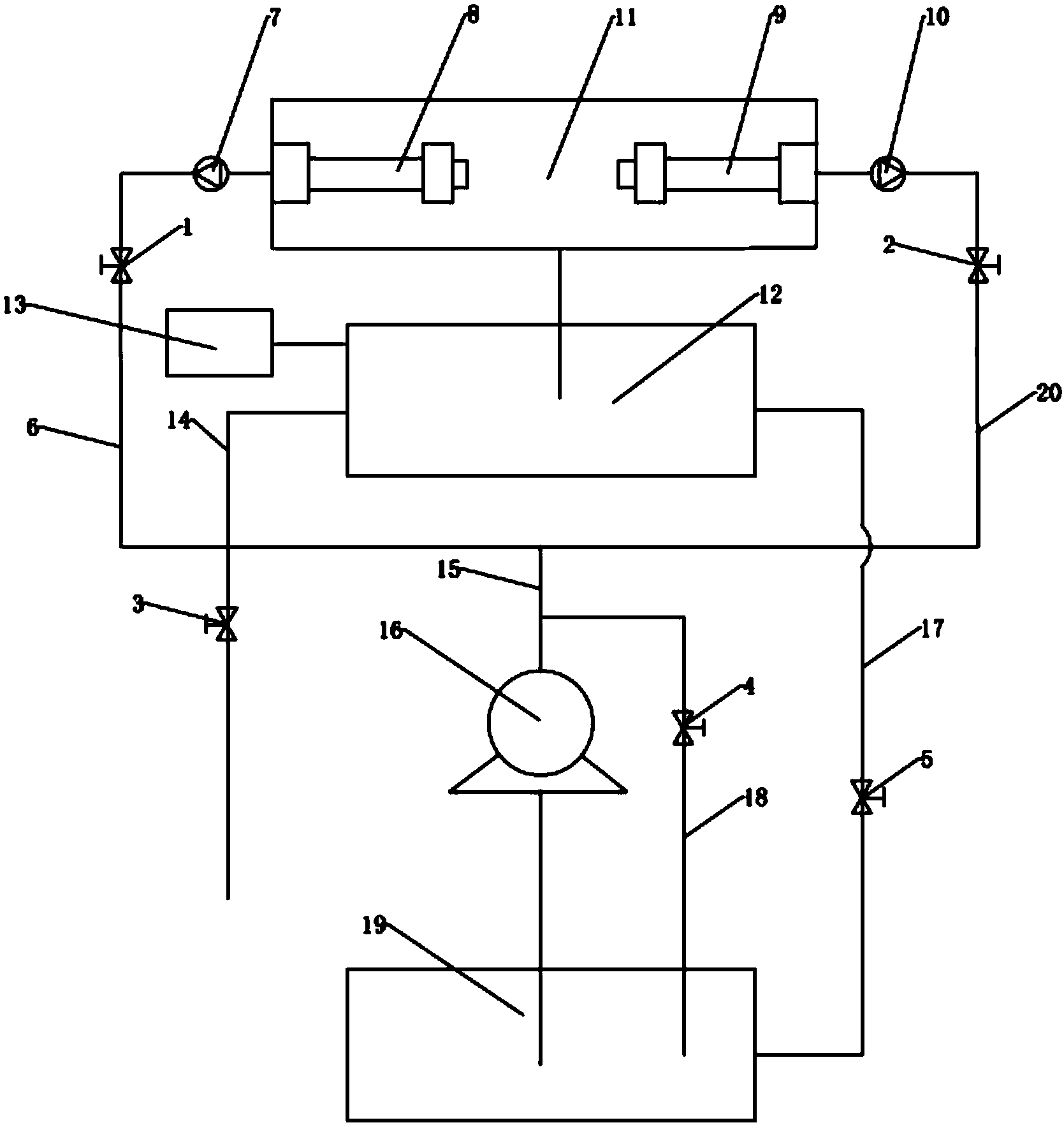

本发明公开了一种水力空化污水处理设备，包括水泵、主管路、空化器1、空化器2、撞击流室、压力表1、压力表2、阀门1、阀门2、阀门3、阀门4、阀门5、水箱1、水箱2、检测装置、排水管、回流管、溢流管、支管路1、支路管2、支架、底座。两个空化器同心对称安装在撞击流室的两侧，水箱2中的污水通过水泵到达主管路，分别流入支管路1和支路管2，再进入空化器1和空化器2，经过空化处理的液体在空化器1、空化器2的端部喷出，在撞击流室中完成对撞。空化器由文丘里管、多孔板、多孔空化喷嘴、撞击喷嘴四部分组成。将孔板水力空化、文丘里管内空化与多孔喷嘴空化有机结合，加装撞击喷嘴强化空化，力求达到最高程度的空化效果。
摘要附图
权利要求书
1.一种水力空化污水处理设备包括水泵、主管路、空化器1、空化器2、撞击流室、压力表1、压力表2、阀门1、阀门2、阀门3、阀门4、阀门5、水箱1、水箱2、检测装置、排水管、回流管、溢流管、支管路1、支路管2、支架、底座，其特征在于：水箱2(19)通过管路连接水泵(16);水泵(16)连接主管路(15)和溢流管(18)，溢流管(18)上加一个阀门(4)，溢流管(18)连接到水箱2(19);主管路(15)连接支管路1(6)和支路管2(20)，再连接到空化器1(8)和空化器2(9);支管路1(6)上连接一个阀门(1)和压力表1(7)，支管路2(20)上连接一个阀门(2)和压力表2(10);空化器1(8)和空化器2(9)连接在撞击流室(11)内;撞击流室(11)通过管路连接到水箱1(12);水箱1(12)连接检测装置(13)、排水管(14)和回流管(17);排水管(14)上加一个阀门(3);回流管(17)上加一个阀门(5)连接到水箱2(19)。
2.根据权利要求1所述的一种水力空化污水处理设备，其特征在于：污水通过水泵(16)到达主管路，分别流入支管路1(6)和支路管2(20)，再进入空化器1(8)和空化器2(9)，两个空化器同心对称安装在撞击流室(11)的两侧，在空化器1(8)和空化器2(9)中经过空化处理的液体在空化器1(8)和空化器2(9)的端部喷出，在撞击流室(11)中完成对撞。
说明书
一种水力空化 污水处理设备
技术领域
本发明涉及一种节能环保系统，特别是将多孔喷嘴、多次撞击喷嘴、孔板、文丘里管应用于水力空化系统中，属环保技术领域。
背景技术
改革开放以来，我国经济飞速发展，制造业水平不断提升。水污染处理问题已成为全社会的关注热点，寻找更高效、更经济的污水净化技术是科学界与工程界面临的迫切性课题。在不断发展的新技术中，水力空化技术相比电解处理、过滤处理、化学处理、微生物处理等污水处理技术，因具有处理效率高、能耗低、处理效果好等优势而成为研究热点，对于推动环保技术的提升、实现环境友好型社会发展具有重要意义。
空化技术是一种新型的水处理技术，其气液两相流动过程中，空穴溃灭瞬间产生的高温、高压、高能量、自由基、强烈的物理剪切力可以对流体进行处理，起到除污、破碎、混匀、除菌等效果。与传统的废水处理方法相比，空化技术处理效率高，所需能耗低、应用范围广、处理效果好。根据空化产生的形式一般可以分为声空化、水力空化、光空化和粒子空化四种类型，其中，声空化和水力空化成为水处理研究学者关注的焦点。80年代末发展的超声空化降解水中毒性有机污染物，是一种高效、低成本的水处理方法，但由于声空化的最大弊端是难以实现工业化，人们开始研究另一种产生空化的方法，即水力空化。与声空化相比，水力空化具有反应装置简单、能耗相对小、操作方便、维护费用低、易实现规模化等优点。因此，污水处理行业的发展和污水处理技术的需求，为水力空化技术的推广应用提供了发展契机和巨大的市场需求。
水力空化技术可广泛应用于生活污水、工业污水、暴雨降水等污水源，最主要的应用是降解有机物。随着工业的迅速发展，水中有害的人工合成化学物质和难降解的有机物逐年增多，传统的水处理方法已经不能满足新的环保要求。而水力空化技术在有毒、难降解有机污染水体的处理领域具有显著的处理效果，可实现硝基苯酚的降解、油田废水的降解、工业废水处理、饮用水消毒等。
发明内容
本发明针对现有的多种污水处理方式的不足，提供一种新型的水力空化污水处理系统。将多孔喷嘴、多次撞击喷嘴、孔板、文丘里管有机的结合起来，不但可以突出空化效果，而且还可以提高空化效率，力求达到最高程度的空化效果，提高污水净化效率，降低能耗。
为了实现上述目的，本发明解决其技术问题所采用的技术方案是：
一种水力空化污水处理设备包括水泵、主管路、空化器1、空化器2、撞击流室、压力表1、压力表2、阀门1、阀门2、阀门3、阀门4、阀门5、水箱1、水箱2、检测装置、排水管、回流管、溢流管、支管路1、支路管2、支架、底座。水箱2通过管路连接水泵;水泵连接主管路和溢流管，溢流管上加阀门4，溢流管连接到水箱2;主管路连接支管路1和支路管2，再连接到空化器1和空化器2;支管路1上连接阀门1和压力表1，支管路2上连接阀门2和压力表2;空化器1和空化器2连接在撞击流室内，撞击流室和水泵固定在支架上;撞击流室通过管路连接到水箱1;水箱1连接检测装置、排水管和回流管;排水管上加一个阀门3;回流管上加阀门5连接到水箱2，水箱1和水箱2放在底座上。水箱2中的污水通过水泵到达主管路，分别流入支管路1和支路管2，再进入空化器1和空化器2，两个空化器同心对称安装在撞击流室的两侧，在空化器1和空化器2中经过空化处理的液体在空化器1、空化器2的端部喷出，在撞击流室中完成对撞，液体再通过管路流到水箱1中，水箱1中的液体经过检测装置的检测，达到处理标准的液体经过排水管排出，检测不达标的液体经过回流管再流回水箱2中循环处理，直到经过检测装置检测的液体达标，通过排水管排到外界。
空化器由文丘里管、多孔板、多孔空化喷嘴、撞击喷嘴四部分组成。文丘里管具有体积小、结构简单的特点，与其他水力空化器比较，简单的结构使其不易堵塞，且能耗较低。多孔板具有设计简单，结构简单，加工方便特点。多孔板易于控制，具有最大适应性和灵活性，是现有空化装置的常用元件。弹簧挡板作为辅助元件，并不直接参与空化过程，而是起到固定顶阀弹簧，从而固定针阀的作用。
本发明将孔板水力空化、文丘里管内空化与空化效果更好的多孔喷嘴空化有机结合，加装撞击喷嘴强化空化，力求达到最高程度的空化效果。配合管路传输待处理流体、对应参数的水泵提供动力、检测装置检测设备的运行状态和处理效果。空化程度的提高会相应地提高污水的净化效果，降低污水净化的反应时间，提高污水净化效果，减小排放和对环境的破坏，实现节能减排的目的。
