申请日2017.01.05
公开(公告)日2017.08.08
IPC分类号C02F3/12; C02F3/30; B01D63/08
摘要
本实用新型提供一种适用于农村污水处理系统的袋式柔性平板膜组件，其解决了现有农村污水处理占地面积大、成本高和出水品质低的技术问题，其设有箱体，箱体设有出水管、膜堆和曝气管，出水管通过抽吸管道连接有抽吸泵;出水管设有第一分管，第一分管设有第二分管;膜堆由若干个膜单元组成，膜单元与第二分管相连，曝气管设于膜堆的下方，曝气管连接有鼓风机，本实用新型可广泛用于污水的处理。
权利要求书
1.一种适用于农村污水处理系统的袋式柔性平板膜组件，其用于污水处理，其特征是设有箱体，所述箱体设有出水管、膜堆和曝气管，所述出水管通过抽吸管道连接有抽吸泵;所述出水管设有第一分管，所述第一分管设有第二分管;所述膜堆由若干个膜单元组成，所述膜单元与所述第二分管相连，所述曝气管设于所述膜堆的下方，所述曝气管连接有鼓风机。
2.根据权利要求1所述的适用于农村污水处理系统的袋式柔性平板膜组件，其特征在于所述膜单元的两端均设有挡板，挡板之间设有若干个膜袋，相邻两个膜袋之间设有间隔条;所述第二分管穿过所述挡板和所述膜袋且所述第二分管的末端封闭。
3.根据权利要求2所述的适用于农村污水处理系统的袋式柔性平板膜组件，其特征在于所述膜袋由两片相对的膜片通过超声波焊接相连，所述膜袋内设有柔性格网;所述膜袋设有导流孔，所述第二分管通过所述导流孔穿过所述膜袋，所述膜袋的膜片与所述第二分管之间均设有密封环，在所述膜袋内的第二分管上设有若干个通孔。
说明书
一种适用于农村污水处理系统的袋式柔性平板膜组件
技术领域
本实用新型涉及一种农村废水处理装置，尤其是涉及一种适用于农村污水处理系统的袋式柔性平板膜组件。
背景技术
污水处理设施是基础设施的重要组成部分，是维护和促进国民经济发展，提高人们生活质量的重要基础设置之一。传统污水处理工艺通常需要经过调节池、反应池、沉淀池和过滤器等一系列的处理，设备较多，管线复杂，发生故障的可能性较大，需要专职人员进行维护，成本较高;沙滤罐或活性炭滤罐需要频繁的反冲洗，工艺自身耗水较多，产水率低;而且需要投入大量的化学药剂，容易引起二次污染。
发明内容
本实用新型就是针对现有污水处理占地面积大、成本高和出水品质低的技术问题，提供一种节省空间、成本较低和出水品质高的适用于农村污水处理系统的袋式柔性平板膜组件。

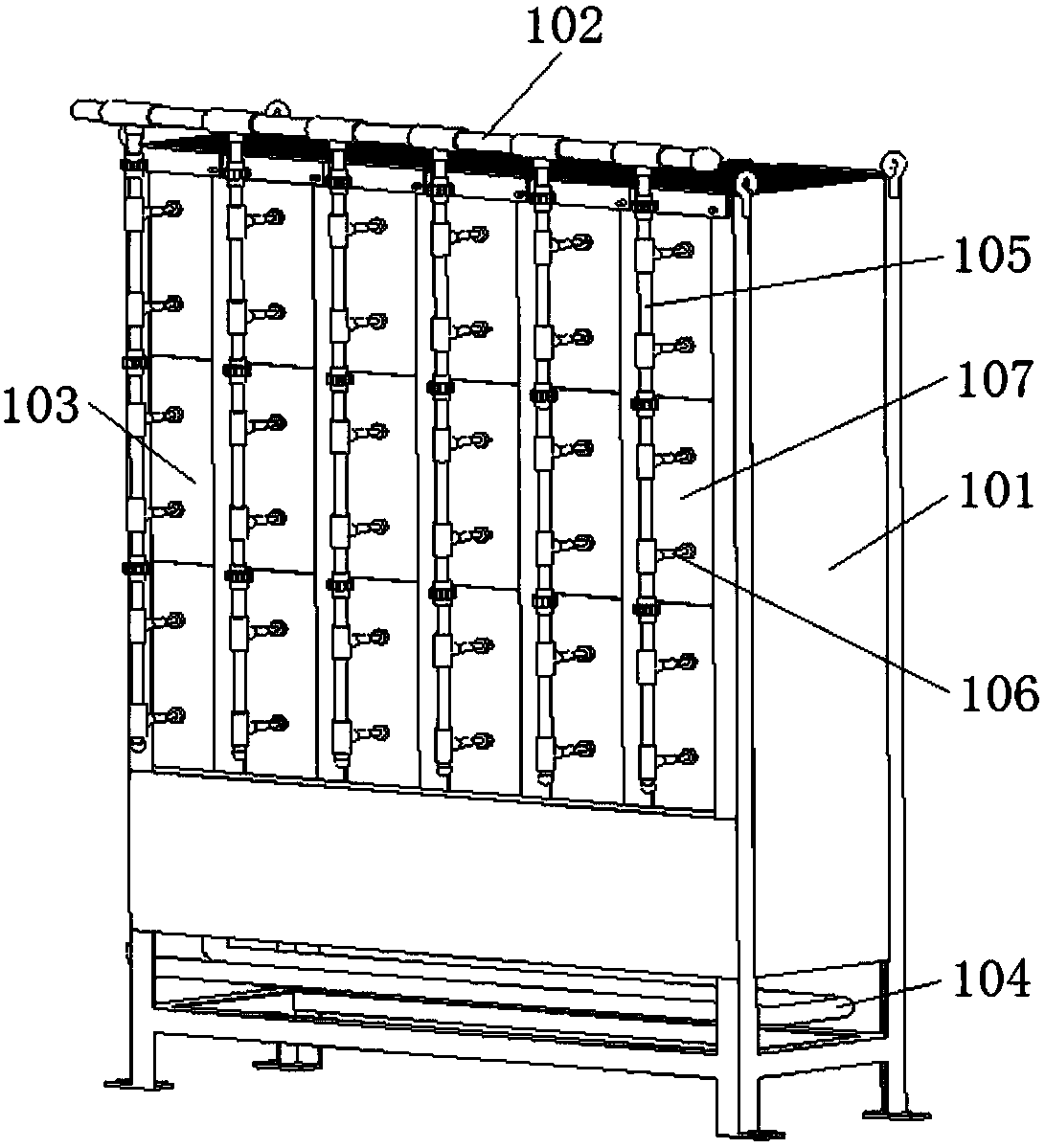

为此，本实用新型设有箱体，箱体设有出水管、膜堆和曝气管，出水管通过抽吸管道连接有抽吸泵;出水管设有第一分管，第一分管设有第二分管;膜堆由若干个膜单元组成，膜单元与第二分管相连，曝气管设于膜堆的下方，曝气管连接有鼓风机。
本实用新型进一步优选的技术方案是膜单元的两端均设有挡板，挡板之间设有若干个膜袋，相邻两个膜袋之间设有间隔条;第二分管穿过挡板和膜袋且第二分管的末端封闭。
本实用新型再进一步优选的技术方案是膜袋由两片相对的膜片通过超声波焊接相连，膜袋内设有柔性格网;膜袋设有导流孔，第二分管通过导流孔穿过膜袋，膜袋的膜片与第二分管之间均设有密封环，在膜袋内的第二分管上设有若干个通孔。
本实用新型采用膜袋式柔性平板膜设计，直接通过柔性格网来作为支撑，同时也起到做为滤出水流道的作用，大大降低膜组件的成本，提高单位体积的装填量，节省空间。膜片的高效截留作用，使污水中的主要污染物去除率达到90%以上，将污水一步到位地处理成高品质的再生水，实现水力停留时间和污泥的彻底分离，达到污水处理和回用的同步。另外，本实用新型的MBR膜组件便于管理高生物污泥操作浓度，可减少生物好氧污泥池之体积;标准移动式模组化设计，安装快速简单，易于分期扩充;适用于对旧有污水处理厂进行改造，仅需增设MBR膜组件设备。
