公开(公告)日2017.08.08
IPC分类号C02F3/30
摘要
本实用新型提供一种分散式城镇污水一体化处理系统，其解决了现有城镇污水处理占地面积大、成本高和出水品质低的技术问题，其按污水处理顺序依次设有调节池、兼氧池、好氧池和控制间，好氧池内设有MBR膜组件，MBR膜组件设有箱体，箱体设有出水管、膜堆和曝气管，出水管上设有第一分管，第一分管上设有第二分管;膜堆由若干个膜单元组成，膜单元与第二分管相连，曝气管设于膜堆的下方，本实用新型可广泛用于污水的处理。
权利要求书
1.一种分散式城镇污水一体化处理系统，其按污水处理顺序依次设有调节池、兼氧池、好氧池和控制间，所述好氧池内设有MBR膜组件，其特征是所述MBR膜组件设有箱体，所述箱体设有出水管、膜堆和曝气管，所述出水管上设有第一分管，所述第一分管上设有第二分管;所述膜堆由若干个膜单元组成，所述膜单元与所述第二分管相连，所述曝气管设于所述膜堆的下方。
2.根据权利要求1所述的分散式城镇污水一体化处理系统，其特征在于所述膜单元的两端均设有挡板，两个挡板之间设有若干个膜袋，相邻两个膜袋之间设有间隔条;所述第二分管穿过所述挡板和所述膜袋且所述第二分管的末端封闭。
3.根据权利要求2所述的分散式城镇污水一体化处理系统，其特征在于所述膜袋由两片相对的膜片通过超声波焊接相连，所述膜袋内设有柔性格网;所述膜袋设有导流孔，所述第二分管通过所述导流孔穿过所述膜袋，所述膜袋的膜片与所述第二分管之间均设有密封环，在所述膜袋内的第二分管上设有若干个通孔。
4.根据权利要求3所述的分散式城镇污水一体化处理系统，其特征在于所述调节池内设有提升泵，所述提升泵通过提升管道与所述兼氧池相连;所述兼氧池与所述好氧池之间设有隔板，所述隔板的下方设有开口。
5.根据权利要求4所述的分散式城镇污水一体化处理系统，其特征在于所述控制间内设有控制柜、抽吸泵和鼓风机，所述抽吸泵和鼓风机均与所述控制柜相连，所述提升泵也与所述控制柜相连;所述抽吸泵通过抽吸管道与所述MBR膜组件的出水管相连，所述鼓风机通过鼓风管道伸入至所述好氧池的底部并与所述曝气管相连。
6.根据权利要求5所述的分散式城镇污水一体化处理系统，其特征在于所述调节池的污水入口处设有过滤格栅，所述过滤格栅可拆卸。
说明书
一种分散式城镇污水一体化处理系统
技术领域
本实用新型涉及污水处理领域，尤其是涉及一种分散式城镇污水一体化处理系统。
背景技术
城镇污水处理设施是城市基础设施的重要组成部分，是维护和促进国民经济发展，提高人们生活质量的重要基础设置之一。现有污水处理的主要方式为集中式污水处理，就是建立集中的大型污水处理厂，将较大范围内的污水通过污水收集管路统一收集然后进行集中处理。
一直以来，集中式污水处理方式较好的解决了人口较为集中的城市地区的污水处理问题。随着国家城镇化建设的步伐加快，一批小型城镇正在快速形成，污水处理问题正在变得越来越突出。对于这些小型的城镇，以及人口相对分散的村庄，集中式的污水处理厂建设从投入产出角度考虑就很不经济，管网建设以及处理厂投资相对于所处理的水量水处理的成本非常高，占地面积大，因此亟需一种与之相匹配的分散式污水处理系统，降低污水处理的投资成本，同时保证灵活高效的解决农村，小城镇以及远离城市的一些旅游、服务区等地区污水达标排放甚至二次回用问题，实现经济上与环境上的双层收益。
根据国家《环保法》和《水污染防治法》的规定，必须对农村乡镇的生活污水进行无害化处理，并且达到一定的排放标准。
发明内容
本实用新型就是针对现有城镇污水处理占地面积大、成本高和出水品质低的技术问题，提供一种节省空间、成本较低和出水品质高的分散式城镇污水一体化处理系统。

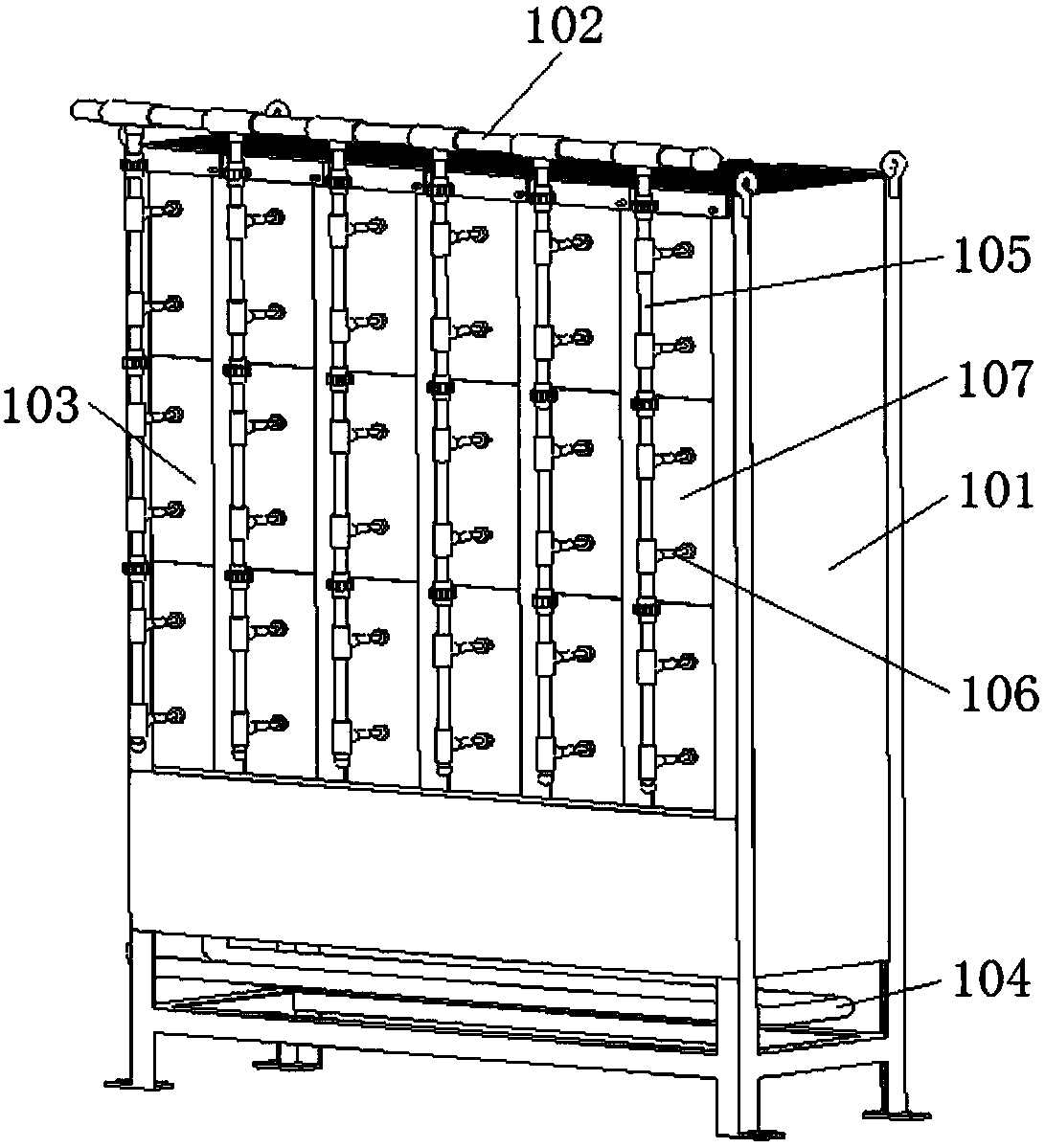

为此，本实用新型按污水处理顺序依次设有调节池、兼氧池、好氧池和控制间，好氧池内设有MBR膜组件，MBR膜组件设有箱体，箱体设有出水管、膜堆和曝气管，出水管上设有第一分管，第一分管上设有第二分管;膜堆由若干个膜单元组成，膜单元与第二分管相连，曝气管设于膜堆的下方。
优选地，膜单元的两端均设有挡板，两个挡板之间设有若干个膜袋，相邻两个膜袋之间设有间隔条;第二分管穿过挡板和膜袋且第二分管的末端封闭。
优选地，膜袋由两片相对的膜片通过超声波焊接相连，膜袋内设有柔性格网;膜袋设有导流孔，第二分管通过导流孔穿过膜袋，膜袋的膜片与第二分管之间均设有密封环，在膜袋内的第二分管上设有若干个通孔。
优选地，调节池内设有提升泵，提升泵通过提升管道与兼氧池相连;兼氧池与好氧池之间设有隔板，隔板的下方设有开口。
优选地，控制间内设有控制柜、抽吸泵和鼓风机，抽吸泵和鼓风机均与控制柜相连，提升泵也与控制柜相连;抽吸泵通过抽吸管道与MBR膜组件的出水管相连，鼓风机通过鼓风管道伸入至好氧池的底部并与曝气管相连。
优选地，调节池的污水入口处设有过滤格栅，过滤格栅可拆卸。
本实用新型与传统污水处理方法相比，具有占地小(可地埋)，自动化程度高，成本低，出水质量高等优点。MBR所使用的膜袋式柔性平板膜设计，免去了传统平板膜中间厚重的ABS支撑板，直接通过柔性格网来作为支撑，同时也起到做为滤出水流道的作用，大大降低膜组件的成本，提高单位体积的装填量，节省空间。膜片的高效截留作用，使污水中的主要污染物去除率达到90%以上，将污水一步到位地处理成高品质的再生水，实现水力停留时间和污泥的彻底分离，达到污水处理和回用的同步。使用本实用新型的产品排出的污水经深度处理后达到《污水综合排放标准》中的一级标准。
