申请日2017.04.13
公开(公告)日2017.06.20
IPC分类号C02F9/14
摘要
本发明公开了一种地埋式污水处理装置，包括过滤池、处理池、电解池、蓄水池;过滤池内安装有过滤网和潜水泵A，处理池内安装有多只表面覆盖有需氧生物的处理棒以及输氧泵，通过微生物来进行废水处理，同时安装有微孔过滤网和一只潜水泵B，电解池内安装有由蓄电池供电的点解装置，该蓄电池由太阳能电池板供电，经电解完成后的废水通过潜水泵C抽入蓄水池中备用。本发明的优点是：采用微生物进行污水处理，从而避免了再次使用的水质中无任何对人体有害的化学物质，在微生物污水处理之后进行点解，一方面将废水中的重金属离子去除，另一方面将废水中的残留的微生物杀死。
权利要求书

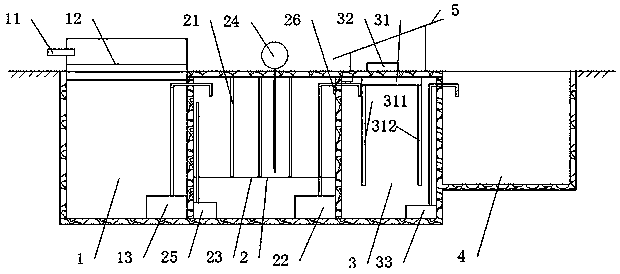

1.一种地埋式污水处理装置，包括依次相连的过滤池(1)、处理池(2)、电解池(3)、蓄水池(4)，其特征在于：所述的过滤池(1)的顶部露出地面，在过滤池(1)的上部开有进水槽(11)，并在相对于地面上部设置有过滤网(12)，在底部放置有一只潜水泵A(13)，所述潜水泵A(13)的出水口处与软管的一端相连，该软管的另一端从上部伸进处理池(2)内;
所述处理池(2)内竖直方向设置有多只表面覆盖有需氧生物的处理棒(21)，在处理池(2)的底部放置有一只潜水泵B(22),所述潜水泵B(22)的出水口与软管的一端相连，该软管的另一端从上部伸进电解池(3)内;
在电解池(3)的顶部设置有一电解装置(31)，电解装置(31)上设置有阳极(311)和阴极(312)，所述的阳极(311)和阴极(312)较长，接近电解池(3)的底部，所述的电解装置(31)由一只蓄电池(32)供电;在电解池(3)的底部放置一只潜水泵C(33)，该潜水泵C(33)的出水口与一根软管连接，该软管的另一端伸进蓄水池(4)的内部。
2.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：所述的过滤网(12)为三只，且三只过滤网(12)的安装位置均位于地面上部，三只所述的过滤网(12)从上至下滤孔依次减小。
3.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：在所述的处理池(2)的内部设置有一只微孔过滤网(23);所述的处理棒(21)安装在处理池(2)顶盖与微孔过滤网(23)之间。
4.根据权利要求3所述的一种地埋式污水处理装置，其特征在于：在所述的处理池(2)的顶部安装有一只输氧泵(24)，所述的输氧泵(24)的出气口连接有一根输气管，所述输气管伸入处理池(2)的内部。
5.根据权利要求4所述的一种地埋式污水处理装置，其特征在于：所述的处理池(2)内部还安装有一只抽水泵(25)，所述的抽水泵(25)位于微孔过滤网(23)的下部，且与抽水泵(25)相连的软管伸到处理池(2)的上部。
6.根据权利要求5所述的一种地埋式污水处理装置，其特征在于：在所述的处理池(2)的上部的侧壁上安装有一只液位计(26)。
7.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：所述的蓄电池(32)连接在太阳能电池板(5)上，由太阳能电池板(5)供电。
说明书
一种地埋式污水处理装置
技术领域
本发明属于污水处理设备的技术领域，具体涉及一种地埋式污水处理装置。
背景技术
现代生产、生活中会产生大量的污水，水质达到再次使用的水质要求，需要对废水进行净化，废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也将越来越多地走进寻常百姓的日常生活，但是现有的废水处理装置耗能较大，并且智能化程度较低，不便于推广。
发明《一种地埋式废水处理装置》(授权公告号CN205803199 U)中的地埋式废水处理装置，杀菌池在电解池之后，在杀菌之后，很可能会残留有不少对人体有害的化学成分，而且过滤池中的过滤网考下，不容易清洗。
发明内容
本发明的目的在于提供一种地埋式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种地埋式污水处理装置，包括依次相连的过滤池、处理池、电解池、蓄水池，所述的过滤池的顶部露出地面，在过滤池的上部开有进水槽，并在相对于地面上部设置有过滤网，在底部放置有一只潜水泵A，所述潜水泵A的出水口处与软管的一端相连，该软管的另一端从上部伸进处理池内;
所述处理池内竖直方向设置有多只表面覆盖有需氧生物的处理棒，在处理池的底部放置有一只潜水泵B,所述潜水泵B的出水口与软管的一端相连，该软管的另一端从上部伸进电解池内;
在电解池的顶部设置有一电解装置，电解装置上设置有阳极和阴极，所述的阳极和阴极较长，接近电解池的底部，所述的电解装置由一只蓄电池供电;在电解池的底部放置一只潜水泵C，该潜水泵C的出水口与一根软管连接，该软管的另一端伸进蓄水池的内部。
优选的，所述的过滤网为三只，且三只过滤网的安装位置均位于地面上部，三只所述的过滤网从上至下滤孔依次减小。
优选的，在所述的处理池的内部设置有一只微孔过滤网;所述的处理棒安装在处理池顶盖与微孔过滤网之间。
优选的，在所述的处理池的顶部安装有一只输氧泵，所述的输氧泵的出气口连接有一根输气管，所述输气管伸入处理池的内部。
优选的，所述的处理池内部还安装有一只抽水泵，所述的抽水泵位于微孔过滤网的下部，且与抽水泵相连的软管伸到处理池的上部。
优选的，在所述的处理池的上部的侧壁上安装有一只液位计。
优选的，所述的蓄电池连接在太阳能电池板上，由太阳能电池板供电。
与现有技术相比，本发明的有益效果是：采用微生物进行污水处理，从而避免了再次使用的水质中无任何对人体有害的化学物质，在微生物污水处理之后进行点解，一方面将废水中的重金属离子去除，另一方面将废水中的残留的微生物杀死。
