申请日2016.12.14
公开(公告)日2017.07.11
IPC分类号C02F11/12
摘要
本实用新型公开了一种高速离心式污泥雾化器，包括齿轮箱体、污泥筒、雾化转轮、电动机安装座，所述齿轮箱体内设有若干转轴安装孔，齿轮箱体上配合安装有污泥筒，所述污泥筒内设有污泥存储腔，污泥筒设有进风口和污泥进口，污泥筒下方为雾化转轮，所述雾化转轮上设有若干支撑板和加强筋，雾化转轮和齿轮轴的一端固定连接，齿轮轴另一端穿过污泥筒内部后配合安装在齿轮箱体上，齿轮轴上设有传动齿轮，所述电动机安装座用若干螺钉固定安装在齿轮箱体上，电动机安装座上固定有驱动电机，驱动电机的输出轴和带驱动齿轮的驱动轴之间用同步套相连，驱动轴一端配合安装在齿轮箱体上。本实用新型具有污泥雾化细化效果好，拆装维护保养方便等优点。
权利要求书

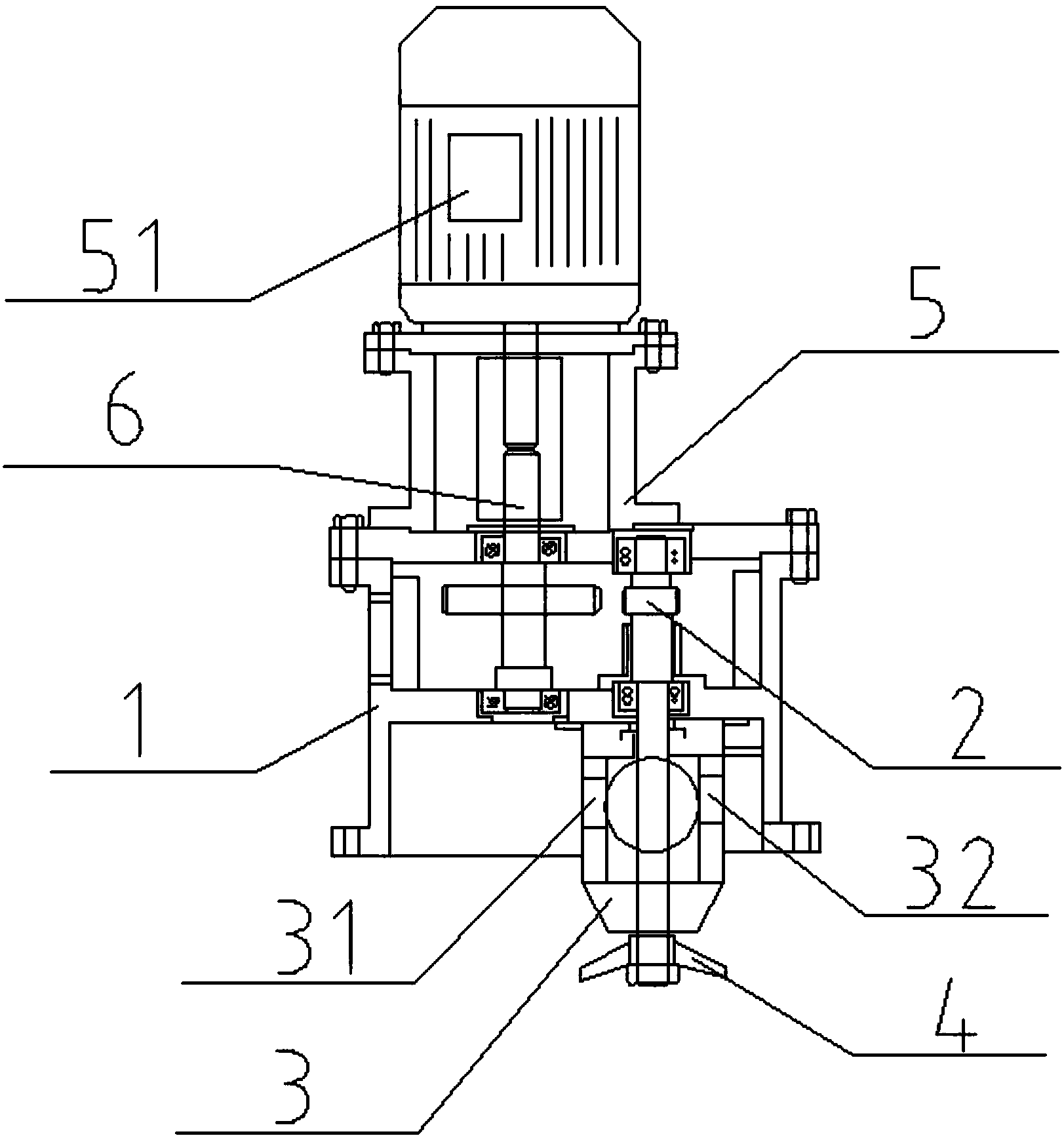

1.一种高速离心式污泥雾化器，其特征在于：包括齿轮箱体(1)、污泥筒(3)、雾化转轮(4)、电动机安装座(5)，所述齿轮箱体(1)内设有若干转轴安装孔，齿轮箱体(1)上配合安装有污泥筒(3)，所述污泥筒(3)内部设有污泥存储腔，污泥筒(3)的一侧设有进风口(31)，污泥筒(3)的另一侧设有污泥进口(32)，污泥筒(3)的下方设有雾化转轮(4)，所述雾化转轮(4)上设有若干支撑板(41)和加强筋(42)，雾化转轮(4)和齿轮轴(2)的一端固定连接，齿轮轴(2)穿过污泥筒(3)内部，齿轮轴(2)的另一端配合安装在齿轮箱体(1)上，齿轮轴(2)上设有传动齿轮，所述电动机安装座(5)用若干螺钉固定安装在齿轮箱体(1)上，电动机安装座(5)上固定安装有驱动电机(51)，驱动电机(51)的输出轴和驱动轴(6)之间用同步套相连，驱动轴(6)上设有驱动齿轮，驱动轴(6)一端配合安装在齿轮箱体(1)上。
2.如权利要求1所述的一种高速离心式污泥雾化器，其特征在于：所述驱动齿轮和传动齿轮相互啮合，所述支撑板(41)的安装角度大于加强筋(42)的安装角度。
3.如权利要求1所述的一种高速离心式污泥雾化器，其特征在于：所述污泥筒(3)底部设有污泥出口，污泥出口的直径小于雾化转轮(4)的直径，所述齿轮轴(2)和驱动轴(6)分别配合安装在对应的转轴安装孔内。
说明书
一种高速离心式污泥雾化器
【技术领域】
本实用新型涉及污泥处理设备的技术领域，特别是一种高速离心式污泥雾化器技术领域。
【背景技术】
近年来工业化水平和生活水平不断提高的同时，生活污水和工业污水也越来越多，虽然投入了大量的污水处理设施，但污水处理过程中会产生大量的污泥。未经有效处理的污泥排放会对土地环境和人体健康都有较大的危害，污泥处理也越来越受到人们的重视。污泥焚化是一种常用的污泥处理技术，它主要是通过对污泥进行燃烧，去除内部的有害物质。污泥在焚化之前，需要对污泥进行脱水或干燥处理，将污泥进行打散雾化处理，从而方便对于污泥的焚烧处理节约能源。现有的一些污泥雾化装置存在结构复杂，拆装维护不方便，污泥雾化细化的效率不高等问题。
【发明内容】
本实用新型的目的就是解决现有技术中的问题，提出一种高速离心式污泥雾化器，能够使污泥雾化细化效果好，拆装维护保养方便，良好的干燥污泥从而方便污泥的后续焚烧。
为实现上述目的，本实用新型提出了一种高速离心式污泥雾化器，包括齿轮箱体、污泥筒、雾化转轮、电动机安装座，所述齿轮箱体内设有若干转轴安装孔，齿轮箱体上配合安装有污泥筒，所述污泥筒内部设有污泥存储腔，污泥筒的一侧设有进风口，污泥筒的另一侧设有污泥进口，污泥筒的下方设有雾化转轮，所述雾化转轮上设有若干支撑板和加强筋，雾化转轮和齿轮轴的一端固定连接，齿轮轴穿过污泥筒内部，齿轮轴的另一端配合安装在齿轮箱体上，齿轮轴上设有传动齿轮，所述电动机安装座用若干螺钉固定安装在齿轮箱体上，电动机安装座上固定安装有驱动电机，驱动电机的输出轴和驱动轴之间用同步套相连，驱动轴上设有驱动齿轮，驱动轴一端配合安装在齿轮箱体上。
作为优选，所述驱动齿轮和传动齿轮相互啮合，所述支撑板的安装角度大于加强筋的安装角度。
作为优选，所述污泥筒底部设有污泥出口，污泥出口的直径小于雾化转轮的直径，所述齿轮轴和驱动轴分别配合安装在对应的转轴安装孔内。
本实用新型的有益效果：本实用新型通过将齿轮轴一端和雾化转轮固定安装，雾化转轮上设有若干不同角度安装的支撑板和加强筋，驱动轴和齿轮轴之间通过齿轮传动，驱动电机的输出端和驱动轴之间通过同步套实现同步转动，使得安装后结构牢固，可以对污泥进行有效的分散，污泥雾化分散后的颗粒分布均匀，各部件之间传动效率高，保证雾化转轮高速转动;将齿轮箱体内设有若干转轴安装孔，驱动轴和齿轮轴配合安装在对应的转轴安装孔内，方便了拆装，避免转动时发生错位;将污泥筒上设有进风口和污泥进口，污泥筒内设有污泥存储腔，污泥筒底部设有倾斜的污泥出口，可以对污泥进行一定的干燥处理，污泥处理效率快，污泥输出方便;该污泥雾化器维护方便，结构简单，污泥雾化细化的效果好。
