申请日2016.12.13
公开(公告)日2017.06.13
IPC分类号G05B19/042
摘要
一种船舶压载水处理设备的远程维护装置，包括电路板，所述电路板固定在外壳内，天线通过外壳的开孔与电路板连接，压载水处理设备的PLC和HMI、以及船舶的GPS接收器通过外壳的开孔与电路板连接。该装置固定在压载水处理设备的远程控制箱内，设备制造商可以通过该装置在线监测设备的状态，在线更新系统固件，远程诊断设备故障。
权利要求书
1.一种船舶压载水处理设备的远程维护装置，包括电路板(1)，其特征在于，所述电路板(1)固定在外壳(2)内，天线(3)通过外壳(2)的开孔与电路板(1)连接，压载水处理设备的PLC和HMI、以及船舶的GPS接收器通过外壳(2)的开孔与电路板(1)连接。
2.根据权利要求1所述的一种船舶压载水处理设备的远程维护装置，其特征在于，所述电路板(1)包括电源电路、以太网接口电路、RS485/RS422接口电路、GSM/GPRS电路、MCU电路、SD卡电路、RJ45插座、DB9插座和TNC插座。
3.根据权利要求1或2所述的一种船舶压载水处理设备的远程维护装置，其特征在于，所述的外壳(2)上具有RJ45、DB9、TNC天线接口的开孔，压载水处理设备的PLC和HMI通过外壳(2)的RJ45开孔与电路板的RJ45插座相连，船舶的GPS接收器通过外壳(2)的DB9开孔与电路板的DB9插座相连。
说明书
一种船舶压载水处理设备的远程维护装置
技术领域
本实用新型涉及一种船舶压载水处理设备的远程维护装置，提供船舶压载水处理设备的远程监测、固件推送、诊断故障功能的装置。
背景技术
船舶压载水处理设备是一种自动化程度较高的船用设备，需要定期维护。复杂的船舶设备维护对于船员素质要求很高，在船舶航行过程中，压载水处理设备制造商也不便维护。压载水处理设备的运行信息和故障信息是可以存储在设备内，但无法及时发送到设备制造商，设备制造商无法及时地进行故障诊断。现有压载水处理系统远程维护方案通常采用卫星通信进行维护，这种维护方式费用高昂，不适合维护频率不高的系统。
实用新型内容
本实用新型其目的就在于提供一种船舶压载水处理设备的远程维护装置，该装置固定在压载水处理设备的远程控制箱内，设备制造商可以通过该装置在线监测设备的状态，在线更新系统固件，远程诊断设备故障。

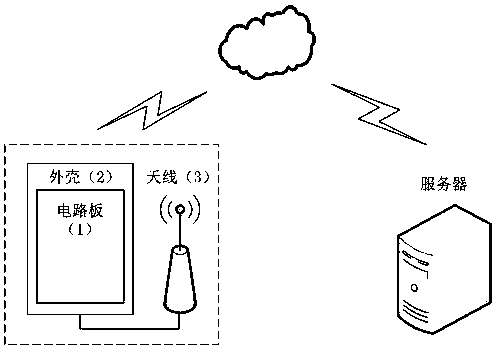

实现上述目的而采取的技术方案，包括电路板，所述电路板固定在外壳内，天线通过外壳的开孔与电路板连接，压载水处理设备的PLC和HMI、以及船舶的GPS接收器通过外壳的开孔与电路板连接。
有益效果
与现有技术相比本实用新型具有以下优点。
该装置固定在压载水处理设备的远程控制箱内，设备制造商可以通过该装置在线监测设备的状态，在线更新系统固件，远程诊断设备故障。
