申请日2016.12.12
公开(公告)日2017.06.27
IPC分类号F04D29/12; F04D29/046
摘要
本实用新型提供了一种污水泵中电机轴的密封结构，属于水泵技术领域。它解决了现有普通的密封结构容易被杂质中的固体颗粒损坏，导致密封圈变形使水泵的密封效果下降，严重时可能使电机进水而烧坏的问题。本污水泵中电机轴的密封结构，包括电机轴和设置于电机轴上的轴承与轴承座，轴承一部分伸出轴承座外并与轴承座之间形成密封槽，密封槽内卡设有密封圈，密封圈内竖直且均匀的镶嵌有若干根头部向中心折弯的金属条，密封圈的顶部开设有卡槽且在卡槽内设置卡环使密封圈与电机轴之间形成密封。本实用新型通过在密封圈内镶嵌金属条且在密封圈顶部卡设卡环使其具有使用寿命更长且密封效果更好的优点。
权利要求书

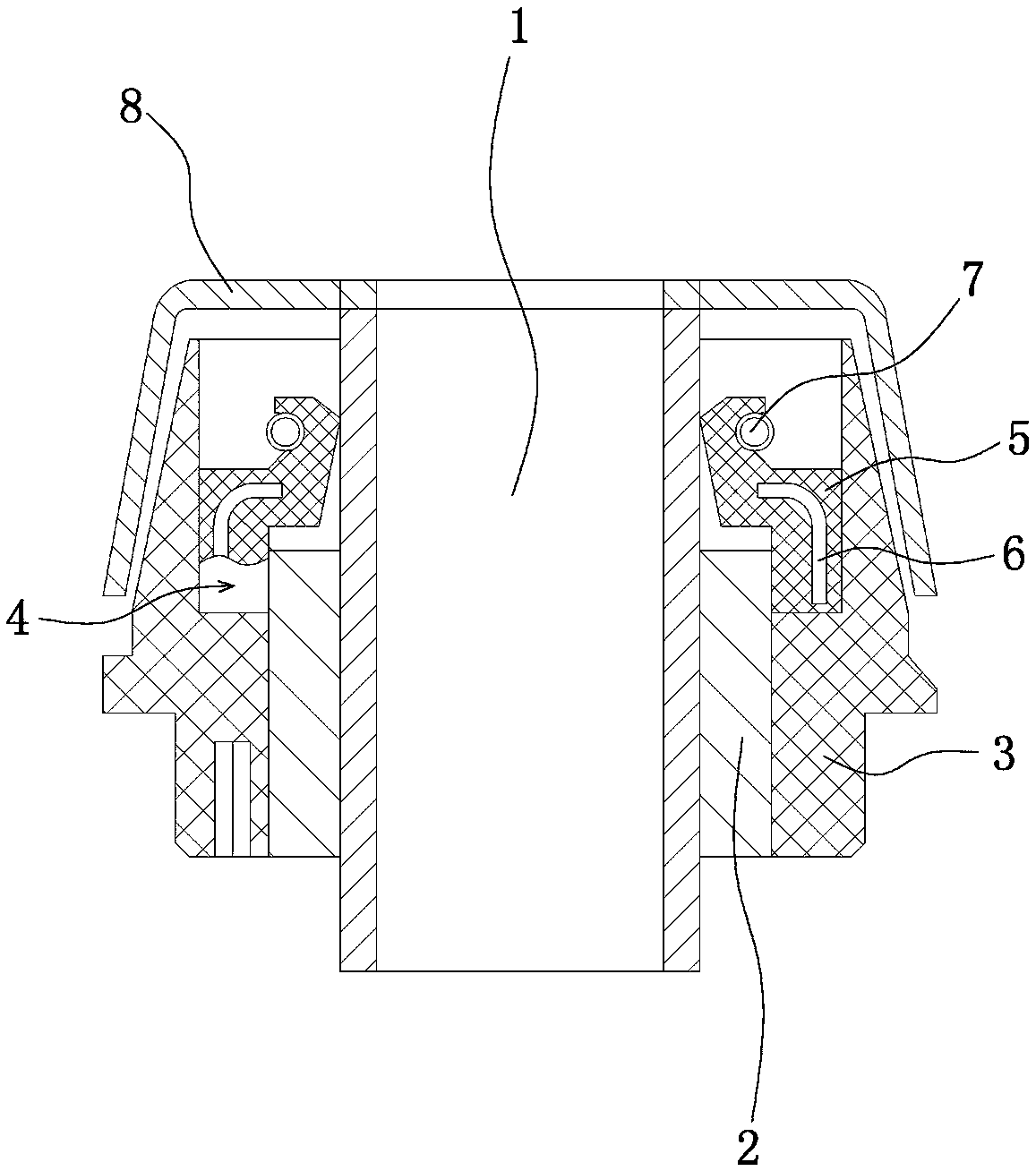

1.一种污水泵中电机轴的密封结构，包括电机轴(1)和设置于电机轴(1)上的轴承(2)与轴承座(3)，其特征在于，所述的轴承(2)一部分伸出轴承座(3)外并与轴承座(3)之间形成密封槽(4)，所述的密封槽(4)内卡设有密封圈(5)，所述的密封圈(5)内竖直且均匀的镶嵌有若干根头部向中心折弯的金属条(6)，所述密封圈(5)的顶部开设有卡槽且在卡槽内设置卡环(7)使密封圈(5)与电机轴(1)之间形成密封。
2.根据权利要求1所述的一种污水泵中电机轴的密封结构，其特征在于，所述的电机轴(1)上位于轴承座(3)上方设置有甩水圈(8)。
3.根据权利要求1所述的一种污水泵中电机轴的密封结构，其特征在于，所述的密封圈(5)与若干根金属条(6)之间通过注塑一体成型。
4.根据权利要求1所述的一种污水泵中电机轴的密封结构，其特征在于，所述的轴承(2)为尼龙轴承。
说明书
一种污水泵中电机轴的密封结构
技术领域
本实用新型属于水泵技术领域，涉及一种污水泵，特别涉及一种污水泵中电机轴的密封结构。
背景技术
污水泵属于无堵塞泵的一种，具有多种型式，主要用于输送城市污水，粪便或含有纤维的液体。由于被输送的介质中含有易缠绕或聚束的纤维物，故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，给城市生活和环保带来严重的影响。为了防止液体进入电机内部，目前市面上的水泵都是通过在电机轴上设置机械密封，而污水泵由于输送的介质中含有杂质，普通的密封结构容易被杂质中的固体颗粒损坏，导致密封圈变形使水泵的密封效果下降，严重时可能使电机进水而烧坏。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种不易损坏且密封效果更好的污水泵中电机轴的密封结构。
本实用新型的目的可通过下列技术方案来实现：一种污水泵中电机轴的密封结构，包括电机轴和设置于电机轴上的轴承与轴承座，其特征在于，所述的轴承一部分伸出轴承座外并与轴承座之间形成密封槽，所述的密封槽内卡设有密封圈，所述的密封圈内竖直且均匀的镶嵌有若干根头部向中心折弯的金属条，所述密封圈的顶部开设有卡槽且在卡槽内设置卡环使密封圈与电机轴之间形成密封。
在上述的一种污水泵中电机轴的密封结构中，所述的电机轴上位于轴承座上方设置有甩水圈。
在上述的一种污水泵中电机轴的密封结构中，所述的密封圈与若干根金属条之间通过注塑一体成型。
在上述的一种污水泵中电机轴的密封结构中，所述的轴承为尼龙轴承。
本污水泵中电机轴的密封结构的技术效果为：通过在轴承与轴承座之间形成密封槽，可将密封圈安装于密封槽内，在密封圈内镶嵌有若干根金属条，金属条竖直设置，底部位于密封槽内，头部向中心折弯，通过金属条的设置可以有效增加密封圈的坚固性且防止变形，相对于传统的在密封圈里镶嵌相同结构金属环，由于每根金属条之间相互独立，因此当长时间使用之后，局部的变形不会影响整体的密封性能，而金属环由于是一体结构，时间长了容易造成密封性能下降。
由于污水泵所输送的介质含有各种固体杂质，在密封圈的顶部设置有卡环，通过卡环可将密封圈与电机轴卡紧，增加密封效果且可以有效防止固体杂质进入密封间隙。
与现有技术相比，本污水泵中电机轴的密封结构通过在密封圈内镶嵌金属条且在密封圈顶部卡设卡环使其具有使用寿命更长且密封效果更好的优点。
