申请日2016.12.08
公开(公告)日2017.08.11
IPC分类号F22B37/54; F24D1/04
摘要
本实用新型公开了一种锅炉排污水回收利用系统，包括扩容器、扩容器出口蒸汽压力调节阀、液位调节阀、安全阀、手动排空阀、液位计、温度计、压力表，其特征在于经收集的锅炉排污水经扩容器减压、降温，闪蒸出的蒸汽经过压力调节阀、止逆阀、减温减压装置后并入0.6MPa蒸汽管网，液相经液位调节阀、止逆阀进入凝结水精制装置。本实用新型基于闪蒸原理进行设计，通过对原就地排放的锅炉排污水经扩容器减压、降温后，达到气液平衡态的蒸汽经分离后送入0.6MPa蒸汽管网，供蒸汽用户使用;液相送入凝结水精制系统经处理后，送入凝结水管网，供凝结水用户使用。从而实现水资源和热能的回收利用，对节能、降耗、环保具有重大意义。
权利要求书
1.一种锅炉排污水回收利用系统，包括扩容器(2)、扩容器出口蒸汽压力调节阀(5)、液位调节阀(11)、安全阀(4)、手动排空阀(3)、液位计(10)、温度计(15)、压力表(7)，其特征在于扩容器(2)依次连接蒸汽压力调节阀(5)、止逆阀(6)、减温减压装置(8)、0.6MPa蒸汽管网(9)。
2.如权利要求1所述的一种锅炉排污水回收利用系统，其特征在于扩容器(2)依次连接液位调节阀(11)、止逆阀(14)、凝结水精制装置(12)。
3.如权利要求1所述的一种锅炉排污水回收利用系统，其特征在于扩容器(2)底部设有手动排污阀(13)。
说明书
一种锅炉排污水回收利用系统
技术领域
本实用新型涉及一种锅炉排污水回收利用系统，属于锅炉附属设施技术领域。
背景技术
锅炉排污系统原设计连续排污扩容器不能满足要求，遂将排污水未经回收而直接排放，造成浪费和环境的污染。因此，需寻求一种能有效回收利用锅炉排污水的装置系统，以实现回收水资源和节能的目的。
发明内容
本实用新型的目的在于提供一种锅炉排污水回收利用系统，通过将锅炉定排和连排的排污水收集后经一16m3的扩容器闪蒸后分离出的180℃、1.0MPa蒸汽经降压减温后，并入0.6MPa蒸汽管网;分离后的液相送入凝结水精制系统。通过以上措施，使得将原来就地排放的锅炉排污水得以回收利用，节约了水资源和热能，保护了环境。
为了实现上述目的，本实用新型的技术方案如下：

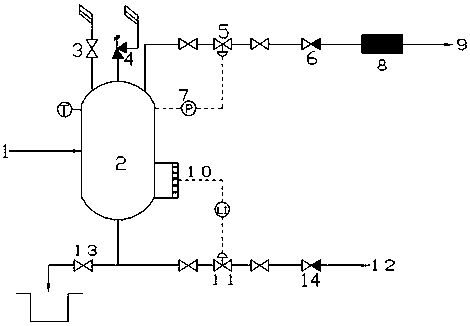

一种锅炉排污水回收利用系统，包括扩容器(2)、扩容器出口蒸汽压力调节阀(5)、液位调节阀(11)、安全阀(4)、手动排空阀(3)、液位计(10)、压力表(7)，温度计(15)，其特征在于经收集的锅炉排污水(1)经扩容器(2)减压、降温，闪蒸出的蒸汽经分离后通过压力调节阀(5)、止逆阀(6)、减温减压装置(8)后并入0.6MPa蒸汽管网(9)，液相经液位调节阀(11)、止逆阀(14)送入凝结水精制装置(12)。
在本实用新型的一个实施例中，如权利1所述的扩容器(2)，其特征在于还依次连接蒸汽压力调节阀(5)、逆止阀(6)和减温减压装置(8)。
在本实用新型的一个实施例中，如权利1所述的扩容器(2)，其特征在于顶部连接安全阀、手动减压阀。
在本实用新型的一个实施例中，其特征在于扩容器(2)底部出口管线依次连接液位调节阀(11)和止逆阀(14)。
在本实用新型的一个实施例中，其特征在于(2)底部设有手动排污阀(13)。
本实用新型基于闪蒸原理进行设计，通过对原就地排放的锅炉排污水经扩容器减压、降温后，达到气液平衡态的蒸汽经分离后送入0.6MPa蒸汽管网，供蒸汽用户使用;液相送入凝结水精制系统经处理后，送入凝结水用户。从而实现水资源的回收利用，对节能、降耗、环保具有重大意义。
