申请日2016.12.16
公开(公告)日2017.05.17
IPC分类号C02F9/04
摘要
本发明涉及一种冲版废水净化器，其包括板车、设置于板车上的支架、废水盛放桶、酸碱中和桶、水泵、一个或多个过滤器，其中，所述废水盛放桶设置于所述支架上，所述酸碱中和桶、所述水泵及所述过滤器则设置于所述支架下方，通过连接管将所述废水盛放桶、所述酸碱中和桶、所述水泵及所述过滤器连接，所述冲版废水净化器的操作通过PLC控制。本发明的冲版废水净化器结构简单，移动灵活，不受地域限制，利用率高，其中过滤器的过滤层材料常见易得，成本低，且通过PLC控制净水器的工作，节约了大量的人力。

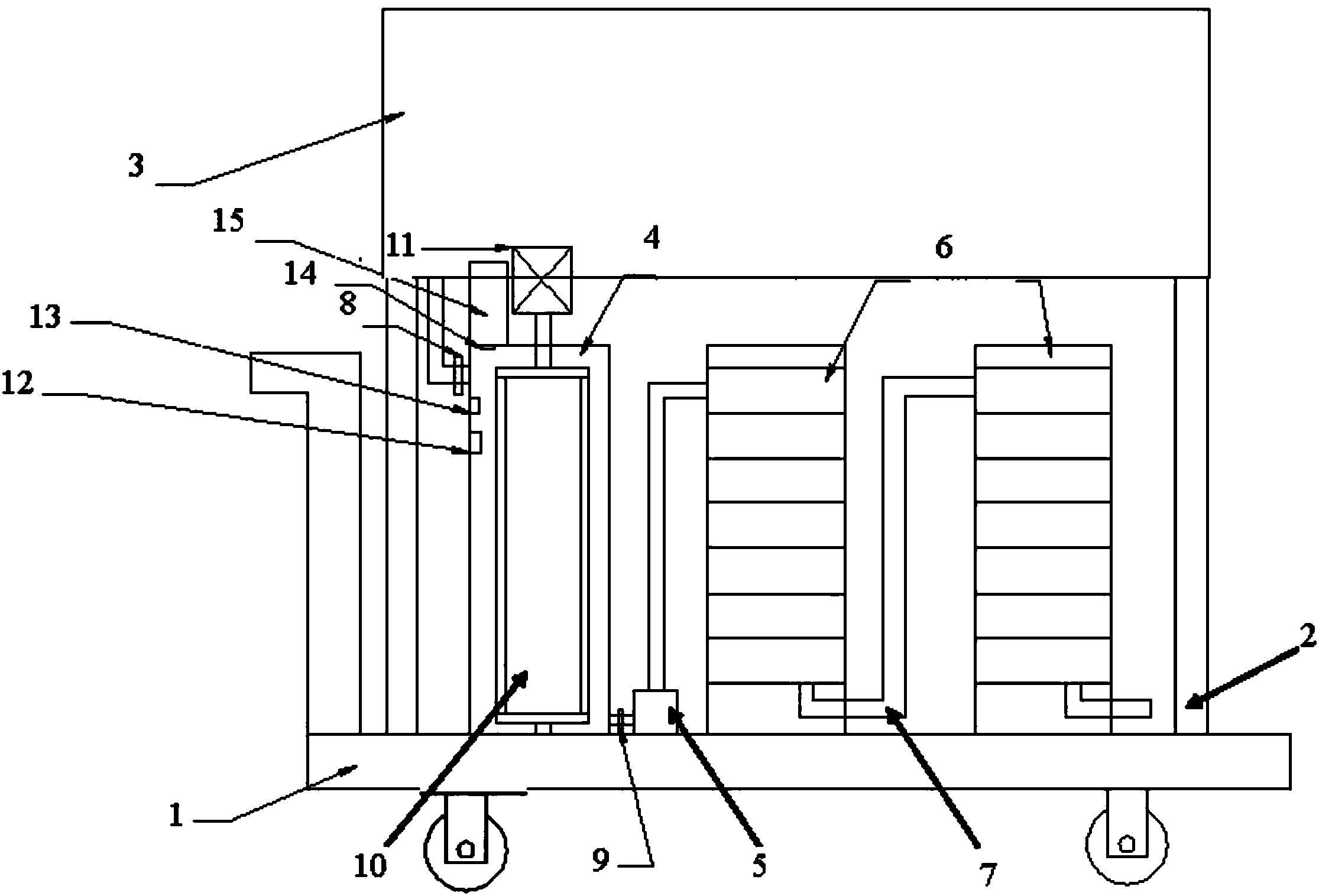

摘要附图
权利要求书
1.一种冲版废水净化器，其特征在于，其包括板车、设置于所述板车上的支架、废水盛放桶、酸碱中和桶、水泵、一个或多个过滤器，其中，所述废水盛放桶设置于所述支架上，所述酸碱中和桶、所述水泵及所述过滤器则设置于所述支架下方，通过连接管将所述废水盛放桶、所述酸碱中和桶、所述水泵及所述过滤器连接，所述冲版废水净化器的操作通过PLC控制。
2.根据权利要求1所述的冲版废水净化器，其特征在于，在所述酸碱中和桶的入口和出口处分别设置有用于控制所述连接管的通闭的第一电子阀门和第二电子阀门。
3.根据权利要求1或2所述的冲版废水净化器，其特征在于，在所述酸碱中和桶内部设置有搅拌装置，所述搅拌装置能够在设置于所述酸碱中和桶上方的电机带动下旋转。
4.根据权利要求1或2所述的冲版废水净化器，其特征在于，在所述酸碱中和桶的内壁设置有用于实时检测桶内废水的酸碱状态的pH值检测仪和用于检测液位的水位传感器，所述pH值检测仪和所述水位传感器监测数据并且将测得的数据即时反馈给所述PLC。
5.根据权利要求1或2所述的冲版废水净化器，其特征在于，在所述酸碱中和桶的上方设置有加料桶，通过设置于所述加料桶上的第三电子阀门控制所述加料桶的开闭，以控制向所述酸碱中和桶加料。
6.根据权利要求1或2所述的冲版废水净化器，其特征在于，所述过滤器设置有两个。
7.根据权利要求1或2所述的冲版废水净化器，其特征在于，所述过滤器内部设置有三层过滤层。
8.根据权利要求7所述的冲版废水净化器，其特征在于，所述三层过滤层从上至下分别为活性炭层、石砂层和树脂无纺布层。
9.根据权利要求8所述的冲版废水净化器，其特征在于，所述树脂无纺布层为腈纶无纺布层。
10.一种冲版废水净化方法，其特征在于，采用权利要求1～9的任一项所述的冲版废水净化器，按照如下过程进行：
步骤一：将所述冲版废水净化器送至所需收集废水的地点;
步骤二：在PLC控制下，当所述废水盛放桶集满废水时，打开所述第一电子阀门，将废水自所述废水盛放桶引至所述酸碱中和桶，同时所述电机启动，带动所述搅拌装置进行搅拌，上述水位传感器实时监控所述酸碱中和桶中的液位并将监测结果反馈给PLC，所述pH检测仪实时监测所述酸碱中和桶内的液体的pH值，并将结果反馈给PLC;
步骤三：在PLC控制下，当到达预定液位，所述第一电子阀门关闭，根据所述废水盛放桶中的pH值和所述加料桶中的料的pH值，PLC计算出所需加料的量，将所述加料桶中的弱酸性液体引至所述酸碱中和桶中;
步骤四：随着搅拌装置的搅拌，所述酸碱中和桶中的废水的pH值逐渐接近中性，当达到预定pH值范围后，关闭第三电子阀门;
步骤五：启动所述水泵，打开第二电子阀门，将酸碱中和之后的废水自所述酸碱中和桶引至所述过滤器，废水进入所述过滤器之后，在自身重力的作用下，自上而下，依次经过所述活性炭层、所述石砂层和所述树脂无纺布层，自所述过滤器流出，然后进入下一个过滤器中，重复该自上而下的净化过程之后，自下一个所述过滤器的出口流出至指定地点。
说明书
一种冲版废水净化器
技术领域
本发明涉及一种印刷废水净化器，特别涉及一种冲版废水净化器。
背景技术
随着国家对水污染问题的日益重视和广大人民群众环保意识的日益提高，国家对污水排放的管理也越来越严格，已采取措施严控违法排放，重污染企业，特别是传统化工企业和用水量大的企业首当其冲，其排污和用水受到越来越严厉的限制。尤其是印刷工业企业，长期因污水排放问题社会舆论压力很大，在目前越来越严峻的政策下可谓举步维艰，唯一的出路就是贯彻国家政策，深入彻底治污，实现污水零排放和水资源的循环利用。
但以印刷、化工为代表的企业大多历史悠久，创建之初并没有考虑为污水处理设备预留空间，而且污水净化装置的添加成本高，因此老式厂房根本无法满足为每台机器配备污水净化装置。
印刷废水，特别是冲版废水面临的主要问题是pH值不呈中性，例如冲版废水呈弱碱性，若不进行处理而直接排放，可能引发土壤污染和水生生物死亡，另外，印刷废水还含有一些微量杂质，因此解决这类废水的核心在于确保处理之后的废水为中性或基本上中性，并将杂质去除。
PLC(可编程逻辑控制器)采用一类可编程的存储器，用于内部存储程序，执行逻辑运算、定时、计数与算术操作等面向用户的指令，并通过数字或模拟输入/输出控制过各种类型的机械或生产过程，但迄今未见将PLC应用于冲版废水的pH中和及杂质去除的控制方面。
发明内容
针对上述问题，本发明的目的是提供一种冲版废水净化器，以期将冲版废水等印刷废水中和为中性或能够接受的近中性范围，并去除杂质，使之可以直接排放而不影响生态环境或者可循环利用。
为达到上述目的，本发明采用如下技术方案：
根据本发明的一个具体实施方式，提供了一种冲版废水净化器，其包括板车、设置于所述板车上的支架、废水盛放桶、酸碱中和桶、水泵、一个或多个过滤器，其中，所述废水盛放桶设置于所述支架上，所述酸碱中和桶、所述水泵及所述过滤器则设置于所述支架下方，通过连接管将所述废水盛放桶、所述酸碱中和桶、所述水泵及所述过滤器连接，所述冲版废水净化器的操作通过PLC控制。
根据本发明的一个实施例的冲版废水净化器，其中，在所述酸碱中和桶的入口和出口处分别设置有用于控制所述连接管的通闭的第一电子阀门和第二电子阀门。
根据本发明的一个实施例的冲版废水净化器，其中，在所述酸碱中和桶内部设置有搅拌装置，所述搅拌装置能够在设置于所述酸碱中和桶上方的电机带动下旋转。
根据本发明的一个实施例的冲版废水净化器，其中，在所述酸碱中和桶的内壁设置有用于实时检测桶内废水的酸碱状态的pH值检测仪和用于检测液位的水位传感器，所述pH值检测仪和所述水位传感器监测数据并且将测得的数据即时反馈给所述PLC。
根据本发明的一个实施例的冲版废水净化器，其中，在所述酸碱中和桶的上方设置有加料桶，通过设置于所述加料桶上的第三电子阀门控制所述加料桶的开闭，以控制向所述酸碱中和桶加料。
根据本发明的一个实施例的冲版废水净化器，其中，所述过滤器设置有两个。
根据本发明的一个实施例的冲版废水净化器，其中，所述过滤器内部设置有三层过滤层。
根据本发明的一个实施例的冲版废水净化器，其中，所述三层过滤层从上至下分别为活性炭层、石砂层和树脂无纺布层。
根据本发明的一个实施例的冲版废水净化器，其中，所述树脂无纺布层为腈纶无纺布层。
根据本发明的一个具体实施方式，提供了一种冲版废水净化方法，其采用如上所述的任一冲版废水净化器，按照如下过程进行：
步骤一：将所述冲版废水净化器送至所需收集废水的地点;
步骤二：在PLC控制下，当所述废水盛放桶集满废水时，打开所述第一电子阀门，将废水自所述废水盛放桶引至所述酸碱中和桶，同时所述电机启动，带动所述搅拌装置进行搅拌，上述水位传感器实时监控所述酸碱中和桶中的液位并将监测结果反馈给PLC，所述pH检测仪实时监测所述酸碱中和桶内的液体的pH值，并将结果反馈给PLC;
步骤三：在PLC控制下，当到达预定液位，所述第一电子阀门关闭，根据所述废水盛放桶中的pH值和所述加料桶中的料的pH值，PLC计算出所需加料的量，将所述加料桶中的弱酸性液体引至所述酸碱中和桶中;
步骤四：随着搅拌装置的搅拌，所述酸碱中和桶中的废水的pH值逐渐接近中性，当达到预定pH值范围后，关闭第三电子阀门;
步骤五：启动所述水泵，打开第二电子阀门，将酸碱中和之后的废水自所述酸碱中和桶引至所述过滤器，废水进入所述过滤器之后，在自身重力的作用下，自上而下，依次经过所述活性炭层、所述石砂层和所述树脂无纺布层，自所述过滤器流出，然后进入下一个过滤器中，重复该自上而下的净化过程之后，自下一个所述过滤器的出口流出至指定地点。
本发明的冲版废水净化器结构简单，移动灵活，不受地域限制，利用率高，其中过滤器的过滤层材料常见易得，成本低，且通过PLC控制净水器的工作，节约了大量的人力。
