申请日2016.12.16
公开(公告)日2017.06.20
IPC分类号C02F1/40; C02F1/28; B01D17/02; B01D17/022
摘要
本实用新型涉及一种污水除油设备，包括具有进水口和出水口的壳体，所述壳体上设置有用于加入污水除油剂的加药口，并且该壳体中设置有至少一个用于过滤水体中油污的过滤机构，该过滤机构包括过滤网、用于挤压过滤网上油污的挤压滚轴以及用于承接油污的集油槽。与现有技术相比，本实用新型中的污水除油设备能很好地收集水体表面的油渍，通过由加药口加入的污水除油剂对油渍的吸附达到初次除油的目的，同时进一步通过的芦苇絮过滤网进行二次过滤，达到快速除油的目的。

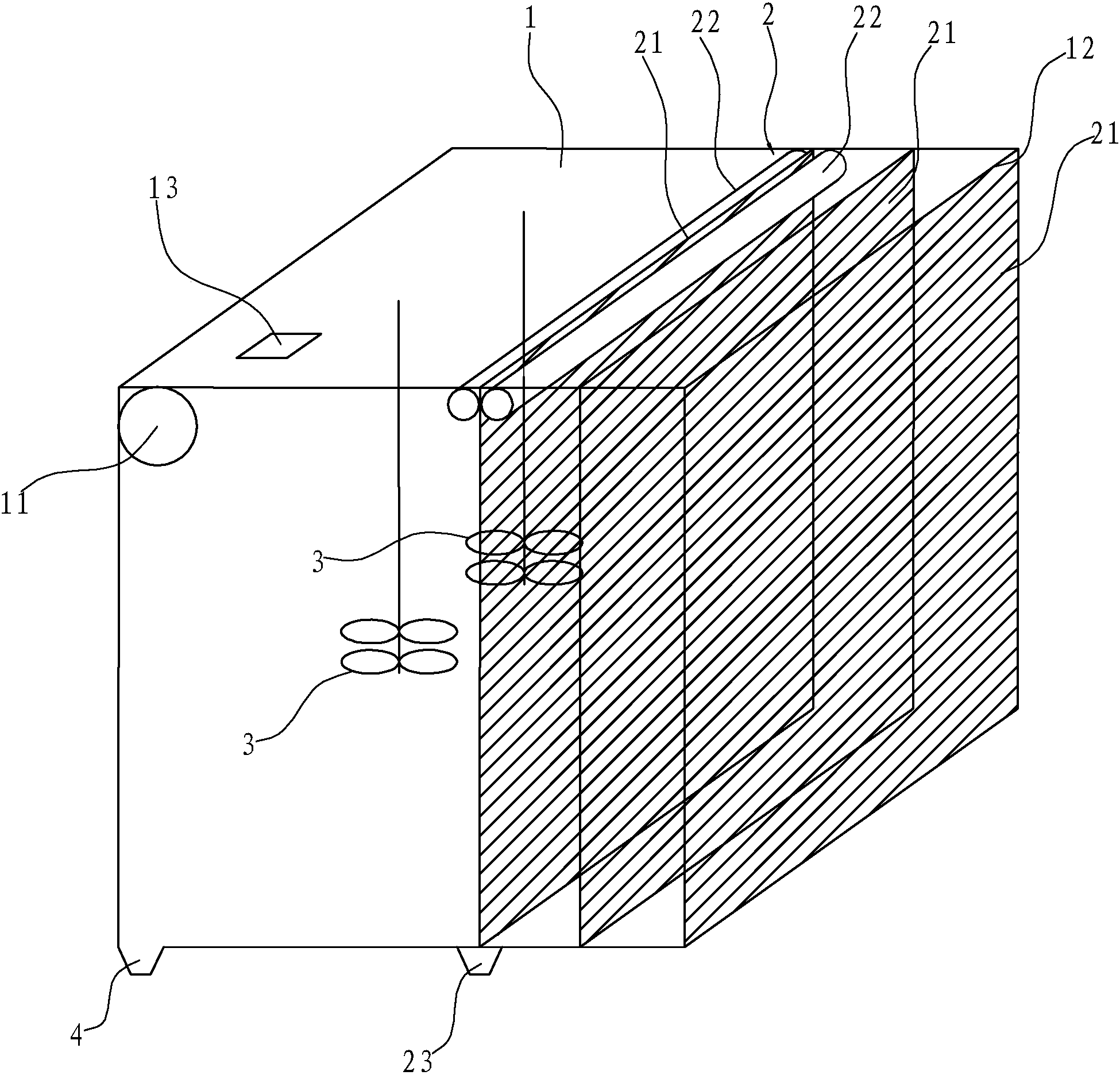

摘要附图
权利要求书
1.一种污水除油设备，包括具有进水口(11)和出水口(12)的壳体(1)，其特征在于，所述壳体(1)上设置有用于加入污水除油剂的加药口(13)，并且该壳体(1)中设置有至少一个用于过滤水体中油污的过滤机构(2)，该过滤机构(2)包括过滤网(21)、用于挤压过滤网(21)上油污的挤压滚轴(22)以及用于承接油污的集油槽(23)。
2.如权利要求1所述的污水除油设备，其特征在于，所述过滤网(21)竖向设置在壳体(1)中，所述挤压滚轴(22)为两根，分别沿过滤网(21)宽度方向夹设在过滤网(21)两侧，并能沿过滤网(21)高度方向同步上下移动。
3.如权利要求2所述的污水除油设备，其特征在于，所述集油槽(23)沿过滤网(21)长度方向设置在壳体(1)的内底面上，并与过滤网(21)底端相抵。
4.如权利要求1所述的污水除油设备，其特征在于，所述壳体(1)中还设置有搅拌器(3)。
5.如权利要求4所述的污水除油设备，其特征在于，所述加药口(13)邻近进水口(11)，而所述过滤机构(2)邻近出水口(12)，所述搅拌器(3)设置在加药口(13)与过滤机构(2)之间。
6.如权利要求1～5任一项所述的污水除油设备，其特征在于，所述过滤网(21)为结合有改性粉煤灰的芦苇絮过滤网。
7.如权利要求1～5任一项所述的污水除油设备，其特征在于，所述壳体(1)的内底面上还设置有集泥槽(4)。
说明书
一种污水除油设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水除油设备。
背景技术
目前，石油大规模开采及石油产品的加工、提炼、储存、运输及使用过程中产生的泄露和各种油类废弃物对水生态环境造成了极大的破坏，水中的溢油、油渍不仅降低水环境的质量，影响食物链的循环，破坏生态平衡，还威胁着人类的健康。
专利号为ZL201320794846.8(授权公告号为CN203741172U)的中国实用新型专利公开了一种自动除油系统，该自动除油系统包括收油槽、收油槽导杆、刮板及其刮板提升装置、排油管和浮筒;收油槽导杆对应固定在平流隔油池的两侧边，收油槽的两端分别由滑环套在收油槽导杆上，刮板与刮板提升装置相连，设置在平流隔油池中央上方，刮板的底部与收油槽保持接触，浮筒固定安装在收油槽槽板上。虽然上述自动除油系统能从一定程度清除污水中的油类物质，但该专利中仅通过刮板除油，除油效果相对较差，并且该专利中的自动除油系统结构相对复杂。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术而提供一种结构简单、除油效果好的除油设备。
本实用新型解决上述技术问题所采用的技术方案为：一种污水除油设备，包括具有进水口和出水口的壳体，其特征在于，所述壳体上设置有用于加入污水除油剂的加药口，并且该壳体中设置有至少一个用于过滤水体中油污的过滤机构，该过滤机构包括过滤网、用于挤压过滤网上油污的挤压滚轴以及用于承接油污的集油槽。
作为优选，所述过滤网竖向设置在壳体中，所述挤压滚轴为两根，分别沿过滤网宽度方向夹设在过滤网两侧，并能沿过滤网高度方向同步上下移动，从而能更好地将截留于过滤网中的油类物质排入集油槽。
进一步，优选地，所述集油槽沿过滤网长度方向设置在壳体的内底面上，并与过滤网底端相抵。
为使由加药口加入的污水除油剂能与污水充分混合，从而更好地吸附污水中的油类物质，优选地，所述壳体中还设置有搅拌器。
进一步，优选地，所述加药口邻近进水口，而所述过滤机构邻近出水口，所述搅拌器设置在加药口与过滤机构之间。
作为优选，所述过滤网上的过滤载体为改性粉煤灰体和芦苇絮体，改性粉煤灰体和芦苇絮体组合能更好地吸附过滤污水中的油类物质，从而使得该除油设备获得更好地除油效果。
作为优选，所述壳体的内底面上还设置有集泥槽。
与现有技术相比，本实用新型的优点在于：本实用新型的污水除油设备中设置有过滤机构，该过滤机构包括过滤网、用于挤压过滤网上油污的挤压滚轴以及用于承接油污的集油槽，除油时，通过由加药口加入的污水除油剂吸附富集油类物质，同时通过过滤网拦截过滤富集后的油类物质，并通过挤压滚轴，在重力的作用下收集于集油槽中，从而达到二级除油的目的，有效去除污水中油类物质，达到快速除油的目的，可见，该污水除油设备结构简单，并可以达到较好的除油效果。
