申请日2016.12.16
公开(公告)日2017.07.21
IPC分类号F04D13/06; F04D29/08; F04D29/10; F04D15/00
摘要
本实用新型公开了一种新型保护机械密封的污水泵泄压结构，包括机座、上盖和泵体，机座内设有转轴、定子和转子，机座与上盖密封连接，机座与泵体通过密封板密封连接并构成一个油腔，泵体内设有随转轴旋转的叶轮，在转轴的底部连接叶轮并配置骨架油封，油腔内设有机械密封并固接在泵体上，位于骨架油封与机械密封之间的泵体上设置有泄压孔。其可以及时排除杂质，保护机械密封的磨面不受杂质损伤，延长水泵的使用寿命。

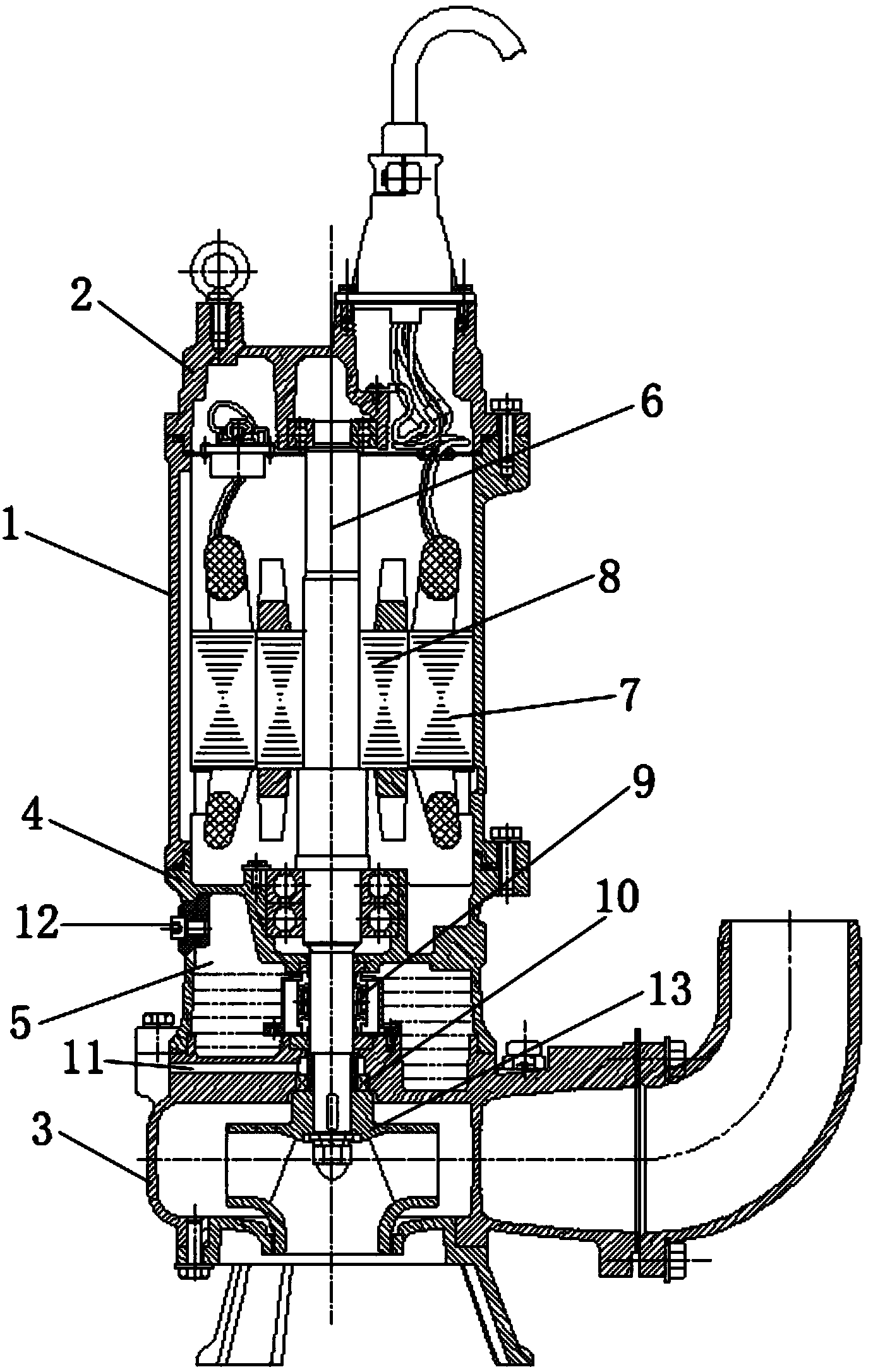

摘要附图
权利要求书
1.一种新型保护机械密封的污水泵泄压结构，其特征是：包括机座(1)、上盖(2)和泵体(3)，机座(1)内设有转轴(6)、定子(7)和转子(8)，机座(1)与上盖(2)密封连接，机座(1)与泵体(3)通过密封板(4)密封连接并构成一个油腔(5)，泵体(3)内设有随转轴(6)旋转的叶轮(13)，在转轴(6)的底部连接叶轮(13)并配置骨架油封(9)，油腔(5)内设有机械密封(10)并固接在泵体(3)上，位于骨架油封(9)与机械密封(10)之间的泵体(3)上设置有泄压孔(11)。
2.根据权利要求1所述的新型保护机械密封的污水泵泄压结构，其特征是：机座(1)与上盖(2)之间通过螺母组件密封连接。
3.根据权利要求1所述的新型保护机械密封的污水泵泄压结构，其特征是：机座(1)和泵体(3)与密封板(4)之间均通过螺母组件密封连接。
4.根据权利要求1所述的新型保护机械密封的污水泵泄压结构，其特征是：机械密封(10)通过螺钉和密封压板连接在泵体(3)上。
5.根据权利要求1所述的新型保护机械密封的污水泵泄压结构，其特征是：油腔(5)的侧部设有注油孔(12)。
6.根据权利要求1所述的新型保护机械密封的污水泵泄压结构，其特征是：泵体(3)底部通过螺母组件密封连接有进水口盖和抽吸盖衬板。
说明书
一种新型保护机械密封的污水泵泄压结构
技术领域
本实用新型涉及污水泵技术领域，尤其是涉及一种新型保护机械密封的污水泵泄压结构。
背景技术
污水泵由于其工作环境的要求，水泵在液面以下工作，需要较好的防护性，以保证电机和机械密封的正常运行。污水泵内有一个双磨面的机械密封，防止输送介质进入电机和油腔。由于污水泵输送介质为污水，含有较多的杂质，对机械密封的使用寿命带来不利的影响，同时相应的杂质颗粒在压力的作用下会对机械密封的磨面进行损伤，从而降低机械密封的使用寿命。
实用新型内容
本实用新型针对现有技术的不足，所要解决的技术问题是提供一种新型保护机械密封的污水泵泄压结构，其可以及时排除杂质，保护机械密封的磨面不受杂质损伤，延长水泵的使用寿命。
本实用新型是通过以下技术方案使上述技术问题得以解决。
一种新型保护机械密封的污水泵泄压结构，包括机座、上盖和泵体，机座内设有转轴、定子和转子，机座与上盖密封连接，机座与泵体通过密封板密封连接并构成一个油腔，泵体内设有随转轴旋转的叶轮，在转轴的底部连接叶轮并配置骨架油封，油腔内设有机械密封并固接在泵体上，位于骨架油封与机械密封之间的泵体上设置有泄压孔。
作为优选，机座与上盖之间通过螺母组件密封连接。
作为优选，机座和泵体与密封板之间均通过螺母组件密封连接。
作为优选，机械密封通过螺钉和密封压板连接在泵体上。
作为优选，油腔的侧部设有注油孔。
作为优选，泵体底部通过螺母组件密封连接有进水口盖和抽吸盖衬板。
本实用新型的有益效果：
1.通过在骨架油封与机械密封之间的泵体上增设泄压孔，在泄压孔的作用下可以使杂质及时从此处排除，使通过骨架密封的杂质不会在机械密封的磨面处堆积，也不会在压力的作用下进入到机械密封的磨面而造成机械密封损伤，并且，在管道堵塞的情况下，能够有效避免因泵体内的压力增加而导致机械密封的磨面承受较大的压力造成介质进入油腔破坏润滑油的现象发生。2.大大降低了因机械密封而造成的污水泵返修率，大幅度提高了使用寿命，降低了用户厂家的维护管理成本，创造了经济效益。
3.该经过优化改进的结构，不会带来制造成本的上升，使得后期维护管理简单易行，可靠性好，可灵活适用在同类型的污水泵产品当中，具有良好的通用性。
