申请日2016.12.16
公开(公告)日2017.08.01
IPC分类号C02F1/00; B01D29/13
摘要
本实用新型提供了一种用于柔性过滤布的水处理过滤装置，属于水处理装置领域。它解决了现有水处理过滤装置无法适应多种过滤布规格的问题。本用于柔性过滤布的水处理过滤装置，包括形状相同的圆环形板状上连接环和下连接环，还包括顶端和底端分别与上连接环底面和下连接环顶面连接的弹簧，上连接环、下连接环和弹簧同轴设置，还包括能展开形成圆筒状结构的过滤布，过滤布展开并位于弹簧内，过滤布顶端外翻与上连接环顶面连接，过滤布底端外翻与下连接环底面连接，且过滤布拉紧弹簧，使弹簧呈压缩状态，且下连接环底面还固定有底板。本过滤装置可方便安装柔性过滤布，使过滤布在弹簧内得到充分展开，同时可以安装不同长度的过滤布。

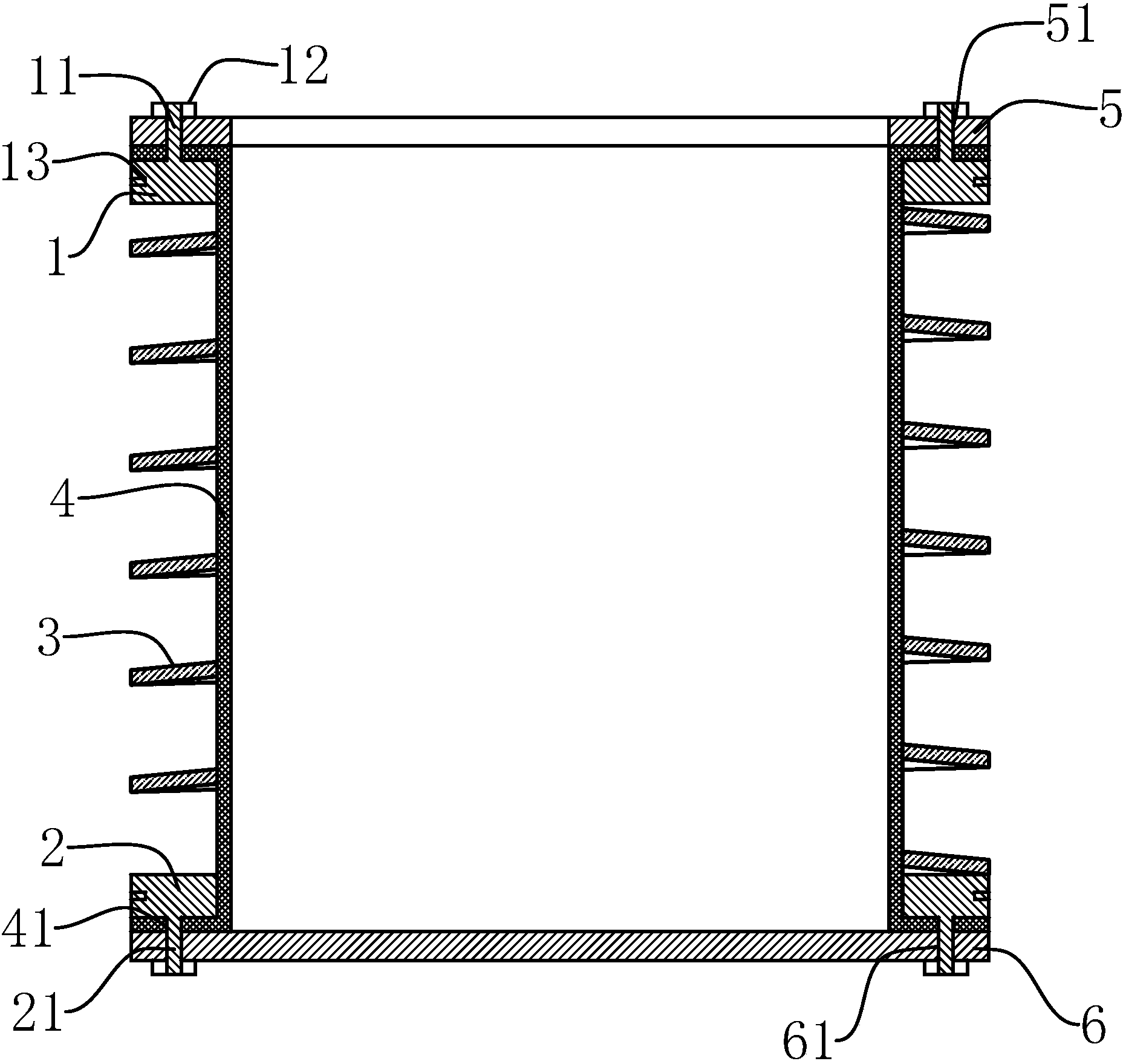

摘要附图
权利要求书
1.一种用于柔性过滤布的水处理过滤装置，其特征在于：包括形状相同的圆环形板状上连接环(1)和下连接环(2)，还包括顶端和底端分别与上连接环(1)底面和下连接环(2)顶面连接的弹簧(3)，上连接环(1)、下连接环(2)和弹簧(3)同轴设置，还包括能展开形成圆筒状结构的过滤布(4)，过滤布(4)展开并位于弹簧(3)内，过滤布(4)顶端外翻与上连接环(1)顶面连接，过滤布(4)底端外翻与下连接环(2)底面连接，且过滤布(4)拉紧弹簧(3)，使弹簧(3)呈压缩状态，且下连接环(2)底面还固定有底板(6)。
2.根据权利要求1所述的一种用于柔性过滤布的水处理过滤装置，其特征在于：所述的上连接环(1)顶面设有若干带螺纹的上连接柱(11)，下连接环(2)底面设有若干带螺纹的下连接柱(21)，上连接环(1)轴线与上连接柱(11)和下连接柱(21)平行，过滤布(4)两端分别设有若干穿孔(41)，过滤布(4)顶端和底端分别外翻，且对应的穿孔(41)依次穿设在若干上连接柱(11)和下连接柱(21)上，底板(6)上设有若干下连接孔(61)，还包括设有若干上连接孔(51)的圆环形顶板(5)，上连接孔(51)和下连接孔(61)分别穿入上连接柱(11)和下连接柱(21)，并通过螺帽(12)固定，且过滤布(4)顶端夹紧在顶板(5)和上连接环(1)之间，过滤布(4)底端夹紧在底板(6)和下连接环(2)之间。
3.根据权利要求2所述的一种用于柔性过滤布的水处理过滤装置，其特征在于：所述的弹簧(3)为条形薄板弯折形成，弹簧(3)沿上连接环(1)轴向的纵截面呈薄板状结构，弹簧(3)纵截面长度方向沿上连接环(1)径向设置。
4.根据权利要求3所述的一种用于柔性过滤布的水处理过滤装置，其特征在于：还包括圆套状固定套(7)，上连接环(1)外径和下连接环(2)外径与固定套(7)内径相同，固定套(7)内壁上设有若干固定孔一(71)，上连接环(1)和下连接环(2)上分别沿径向设有若干固定孔二(13)，且能压缩弹簧(3)，使上连接环(1)和下连接环(2)整体置于固定套(7)内，并利用紧固件与固定孔一(71)和固定孔二(13)配合，以固定上连接环(1)和下连接环(2)在固定套(7)内。
说明书
一种用于柔性过滤布的水处理过滤装置
技术领域
本实用新型属于水处理装置技术领域，涉及一种用于柔性过滤布的水处理过滤装置。
背景技术
现有水处理过滤装置有利用板状过滤板或筒状过滤筒对污水进行前端过滤，但清洗较为麻烦，现有采用利用柔性筒状过滤布进行过滤，但过滤布不易展开，同时当过滤布长度变化时，需要更换不同固定装置，因此有必要进行改进。
实用新型内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种方便安装柔性过滤布，且能根据过滤布长度自动调整的用于柔性过滤布的水处理过滤装置。
本实用新型的目的可通过下列技术方案来实现：一种用于柔性过滤布的水处理过滤装置，其特征在于：包括形状相同的圆环形板状上连接环和下连接环，还包括顶端和底端分别与上连接环底面和下连接环顶面连接的弹簧，上连接环、下连接环和弹簧同轴设置，还包括能展开形成圆筒状结构的过滤布，过滤布展开并位于弹簧内，过滤布顶端外翻与上连接环顶面连接，过滤布底端外翻与下连接环底面连接，且过滤布拉紧弹簧，使弹簧呈压缩状态，且下连接环底面还固定有底板。
本过滤装置可以方便安装柔性过滤布，使过滤布在弹簧内得到充分展开，同时将弹簧拉紧，使弹簧呈压缩状态，能保证结构稳定，而且可以安装不同长度的过滤布，只需要保证弹簧始终处于压缩状态即可。
在上述的一种用于柔性过滤布的水处理过滤装置中，所述的上连接环顶面设有若干带螺纹的上连接柱，下连接环底面设有若干带螺纹的下连接柱，上连接环轴线与上连接柱和下连接柱平行，过滤布两端分别设有若干穿孔，过滤布顶端和底端分别外翻，且对应的穿孔依次穿设在若干上连接柱和下连接柱上，底板上设有若干下连接孔，还包括设有若干上连接孔的圆环形顶板，上连接孔和下连接孔分别穿入上连接柱和下连接柱，并通过螺帽固定，且过滤布顶端夹紧在顶板和上连接环之间，过滤布底端夹紧在底板和下连接环之间。
因此能稳定固定过滤布，并使整体形成筒状结构。
在上述的一种用于柔性过滤布的水处理过滤装置中，所述的弹簧为条形薄板弯折形成，弹簧沿上连接环轴向的纵截面呈薄板状结构，弹簧纵截面长度方向沿上连接环径向设置。
因此能提高侧向抗冲击能力，避免整体扭曲。
在上述的一种用于柔性过滤布的水处理过滤装置中，还包括圆套状固定套，上连接环外径和下连接环外径与固定套内径相同，固定套内壁上设有若干固定孔一，上连接环和下连接环上分别沿径向设有若干固定孔二，且能压缩弹簧，使上连接环和下连接环整体置于固定套内，并利用紧固件与固定孔一和固定孔二配合，以固定上连接环和下连接环在固定套内。
因此可以利用固定套将整体进行固定，以方便收纳运输。
与现有技术相比，本实用新型具有如下优点：
本过滤装置可以方便安装柔性过滤布，使过滤布在弹簧内得到充分展开，同时将弹簧拉紧，使弹簧呈压缩状态，能保证结构稳定，而且可以安装不同长度的过滤布，只需要保证弹簧始终处于压缩状态即可。
