申请日2017.02.23
公开(公告)日2017.10.27
IPC分类号C02F9/02; C02F101/10; C02F101/16
摘要
本实用新型公开了一种大流量多功能水处理设备，包括依次连接的管道混合器、反应池、气浮池和清水箱，所述管道混合器连接污水进口，所述清水箱连接清水出口，所述反应池的污水进口一侧设有鼓风机，所述气浮池底部设有溶气装置，所述气浮池上部设有刮渣机。本实用新型大流量多功能水处理设备具有处理效果好、通量大、设备体积小、投资和运营经济等特点。
权利要求书
1.大流量多功能水处理设备，其特征在于：包括依次连接的管道混合器、反应池、气浮池和清水箱，所述管道混合器连接污水进口，所述清水箱连接清水出口，所述反应池的污水进口一侧设有鼓风机，所述气浮池底部设有溶气装置，所述气浮池上部设有刮渣机。
2.根据权利要求1所述的大流量多功能水处理设备，其特征在于：所述气浮池中部设有固液分离装置。
3.根据权利要求2所述的大流量多功能水处理设备，其特征在于：所述固液分离装置为平行分布的斜板。
4.根据权利要求1所述的大流量多功能水处理设备，其特征在于：所述清水箱一侧设有回料管，所述回料管上设有回料泵，所述回料管连接所述管道混合器或反应池。
5.根据权利要求4所述的大流量多功能水处理设备，其特征在于：所述回料管上设有阀门。
6.根据权利要求1所述的大流量多功能水处理设备，其特征在于：所述管道混合器连接有加料装置。
7.根据权利要求6所述的大流量多功能水处理设备，其特征在于：所述加料装置内储存有加料用的活性炭。
说明书
大流量多功能水处理设备
技术领域
本实用新型涉及一种大流量多功能水处理设备，用于黑臭河道治理、市政污水、工业废水提标等其他领域水处理。
背景技术
现有市场上水处理设备流量小、运行成本高、占地面积大，如果大流量处理，需要改土建结构，面积大、施工周期长。
目前通常污水处理设备流量小，在相同流量下占用面积大，而且在运行过程中需要不断投入药剂，首先药剂对水体有反作用后期自然生态链形成有副作用，其次产生污泥，形成二次污染，再次污泥对运行成本增加而且对社会消化压力加大。
实用新型内容
本实用新型要解决的问题是提供一种处理效果好、通量大、设备体积小的大流量多功能水处理设备。
为了解决上述技术问题，本实用新型采用如下技术方案：

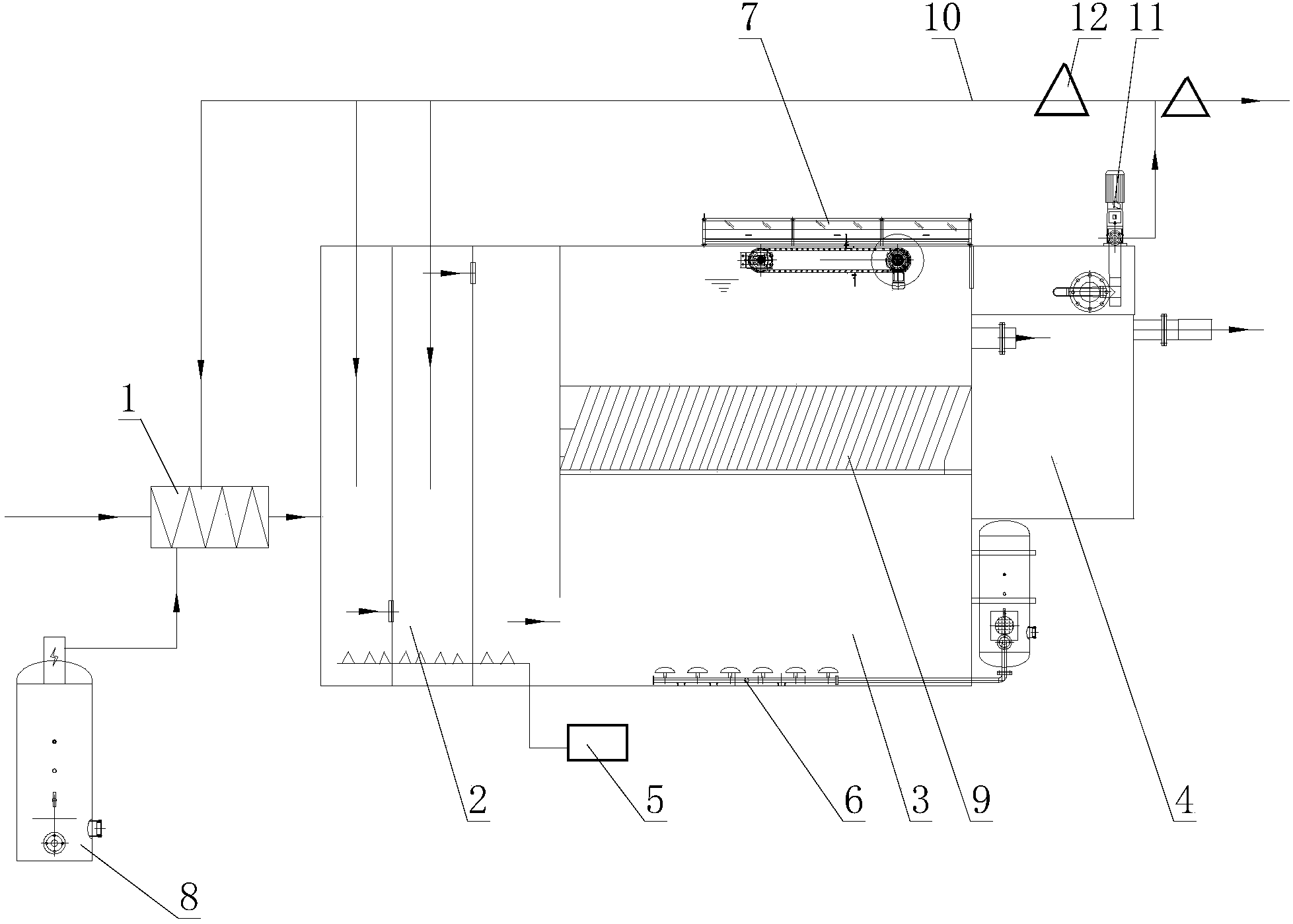

大流量多功能水处理设备，包括依次连接的管道混合器、反应池、气浮池和清水箱，所述管道混合器连接污水进口，所述清水箱连接清水出口，所述反应池的污水进口一侧设有鼓风机，所述气浮池底部设有溶气装置，所述气浮池上部设有刮渣机。
优选的，所述气浮池中部设有固液分离装置。
优选的，所述固液分离装置为平行分布的斜板。
优选的，所述清水箱一侧设有回料管，所述回料管上设有回料泵，所述回料管连接所述管道混合器或反应池。
优选的，所述回料管上设有阀门。
优选的，所述管道混合器连接有加料装置。
优选的，所述加料装置内储存有加料用的活性炭。
本实用新型的有益效果：
1、能耗低、滤速高、处理能力大。
2、效率高、适用范围广、可持续性。
3、物料可多次循环使用。
4、对高浊度、低温低浊度以及含藻类水质处理，具有良好的效果。
5、设计周期和施工周期短。整体设备化，可整体装运，设计和施工方便并快捷;而且扩建容易。
6、设备简单紧凑，附属设备少，整个系统的投资低，可连续运行。
