申请日2016.12.01
公开(公告)日2017.08.15
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种微生物填料的污水处理装置，包括预处理池和微生物处理池，所述预处理池的左侧壁上设有进水口，所述预处理池内部中央处设有过滤格栅，所述预处理池和微生物处理池之间通过短管相连通，所述微生物处理池内部从下至上依次设有砾石填料层、活性炭吸附层、微生物处理层和沙土层，所述微生物处理池的右侧壁上方设有出水口。该实用新型中污水以渗透及垂直潜流的方式逐渐进入砾石填料层、活性炭吸附层、微生物处理层和沙土层中，使得污水能够与微生物充分接触反应，达到充分分解污水内有机杂质的目的，提高了水体的净化效率。

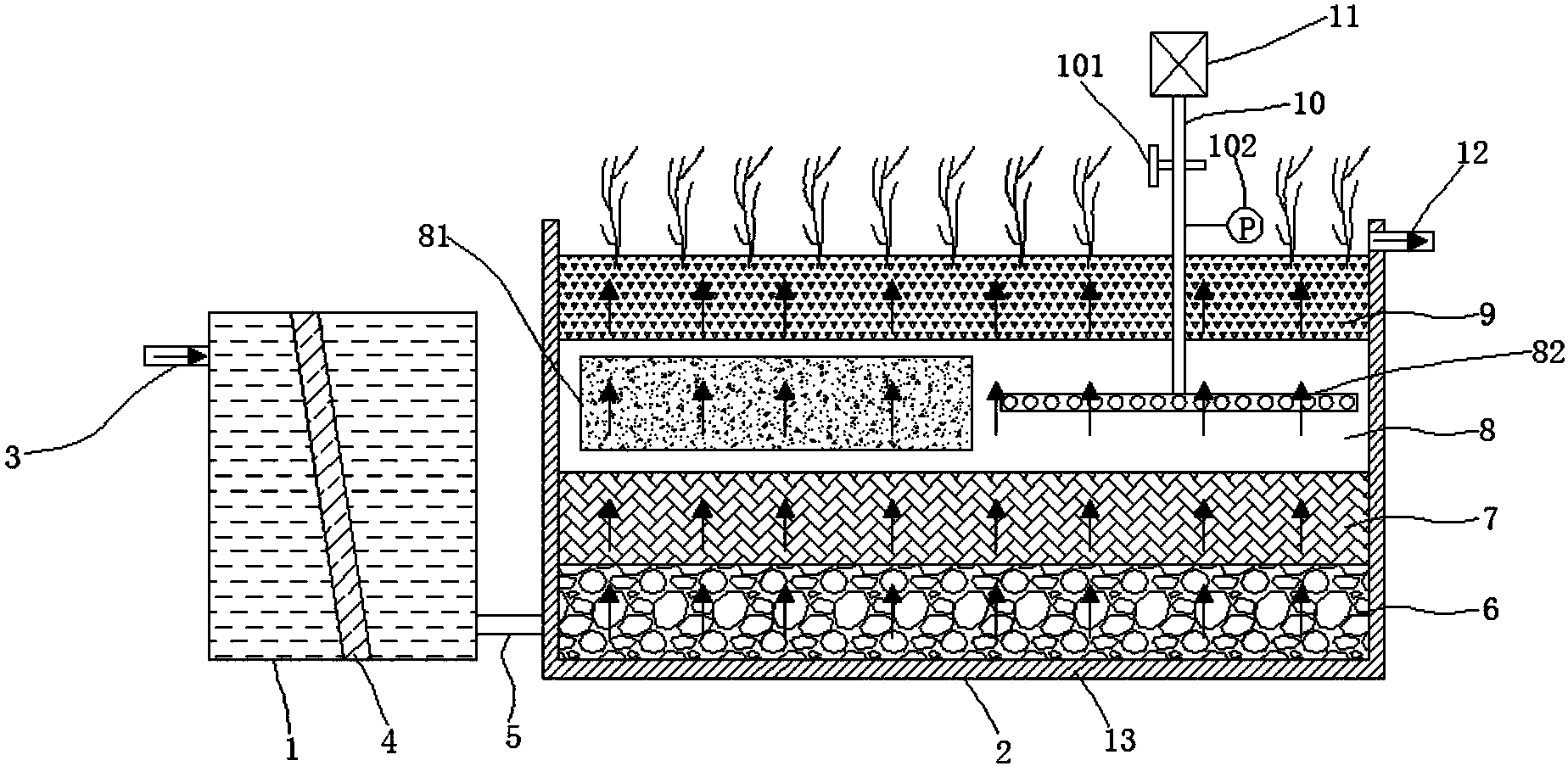

摘要附图
权利要求书
1.一种微生物填料的污水处理装置，包括预处理池(1)和微生物处理池(2)，其特征在于：所述预处理池(1)的左侧壁上设有进水口(3)，所述预处理池(1)内部中央处设有过滤格栅(4)，所述预处理池(1)和微生物处理池(2)之间通过短管(5)相连通，所述微生物处理池(2)内部从下至上依次设有砾石填料层(6)、活性炭吸附层(7)、微生物处理层(8)和沙土层(9)，所述微生物处理层(8)内设有填料框(81)和水平放置的微孔曝气管(82)，且填料框(81)位于微孔曝气管(82)的左侧，所述微孔曝气管(82)通过输气管(10)外接于曝气泵(11)的出气口，且输气管(10)贯穿沙土层(9)并延伸至外，所述微生物处理池(2)的右侧壁上方设有出水口(12)，且出水口(12)位于沙土层(9)上方。
2.根据权利要求1所述的一种微生物填料的污水处理装置，其特征在于：所述微生物处理池(2)形状为长方形、正方形或其他形状，且微生物处理池(2)底部和侧壁均设置有防渗层(13)。
3.根据权利要求1所述的一种微生物填料的污水处理装置，其特征在于：所述过滤格栅(4)与水平方位夹角为70-90°，且过滤格栅(4)栅条静间隙为5-8mm。
4.根据权利要求1所述的一种微生物填料的污水处理装置，其特征在于：所述短管(5)一端与预处理池(1)的右侧壁下方连接，另一端与砾石填料层(6)的左侧相连通。
5.根据权利要求1所述的一种微生物填料的污水处理装置，其特征在于：所述输气管(10)上设有输气阀门(101)和气体流量计(102)。
说明书
一种微生物填料的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种微生物填料的污水处理装置。
背景技术
随着经济的发展，水资源短缺、水污染严重影响着人们的生活。工业生产和人民生活都可能会产生污水，污水的处理对于环境保护有着重要的影响。目前，水处理装置种类繁多，而采用生物填料来处理污水的装置也开始发展起来。
但是传统的填料装置结构很简单，都是一个微生物处理池，然后向槽内投入生物填料，靠时间的长短来判断生化反应的程度，这样有个弊端，微生物处理池内部污水几乎是水平流动的，往往填料会浮在水体上面，导致上面的水体处理效果比较理想，而越接近槽底的水体处理效果越差，因此，传统的填料装置处理污水的效能不能有效地发挥，从而使水体的修复不能达到理想的水平。
实用新型内容
本实用新型的目的在于提供一种微生物填料的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种微生物填料的污水处理装置，包括预处理池和微生物处理池，所述预处理池的左侧壁上设有进水口，所述预处理池内部中央处设有过滤格栅，所述预处理池和微生物处理池之间通过短管相连通，所述微生物处理池内部从下至上依次设有砾石填料层、活性炭吸附层、微生物处理层和沙土层，所述微生物处理层内设有填料框和水平放置的微孔曝气管，且填料框位于微孔曝气管的左侧，所述微孔曝气管通过输气管外接于曝气泵的出气口，且输气管贯穿沙土层 并延伸至外，所述微生物处理池的右侧壁上方设有出水口，且出水口位于沙土层上方。
优选的，所述微生物处理池形状为长方形、正方形或其他形状，微生物处理池的深度为1-1.5m，且微生物处理池底部和侧壁均设置有防渗层。
优选的，所述过滤格栅与水平方位夹角为70-90°，且过滤格栅栅条静间隙为5-8mm。
优选的，所述短管一端与预处理池的右侧壁下方连接，另一端与砾石填料层的左侧相连通。
优选的，所述输气管上设有输气阀门和气体流量计。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，设置的过滤格栅，对污水中悬浮物进行初步处理去除，经过过滤格栅处理后水中粗粒、不溶性COD、SS等大大降低。
本实用新型中，湿地植物采用的绿狐尾藻和粉叶沿阶草两种湿地植物，其根系对污水中的氮、磷、重金属等物质有很好的吸收作用，提高水体净化能力，并且使微生物处理池具有景观功能。
本实用新型中，砾石填料层中的滤料可以滤掉水体中的重金属、有机物等污染物，并可作为微生物生长载体，对污染物进行生化降解。
本实用新型中，微生物处理层内设有填料框和微孔曝气管，其中填料框中的填料由活性污泥生物菌剂混合而成，主要为沙土层上种植的湿地植物提供养分，并增加生物群落，对污染物进行生化降解，微孔曝气管通过曝气泵的间歇曝气，使污水中的污染物浓度大大降低，提高了水体富氧效果，便于更好的改善河道的水质，提高河道的生态功能。
本实用新型中，活性炭吸附层可以二次过滤水体污染物，并且对水体营养 物起到缓冲供给作用，具体为：进一步去除水体经滤料后残留的少量污染物，同时吸附并浓缩水体中氮磷营养盐，然后缓慢释放进入微生物处理层中供植物根系吸收，满足植物生长所需，经净化后的污水由出水口排出。
该实用新型中污水以渗透及垂直潜流的方式逐渐进入砾石填料层、活性炭吸附层、微生物处理层和沙土层中，使得污水能够与微生物充分接触反应，达到充分分解污水内有机杂质的目的，提高了水体的净化效率。
