申请日2016.12.01
公开(公告)日2017.08.18
IPC分类号E02D29/12; H02S10/20; G08B3/10
摘要
本实用新型提供一种防坠落污水管道，包括太阳能光伏板、蓄电池、载板、珍珠棉板、弹簧减震器、弹力绳、吊环、红外人体传感器、单片机、继电器以及扬声器，太阳能光伏板安装在窨井盖上端面上，蓄电池固定在窨井盖下端面中间位置，该设计合理利用了太阳能资源，弹簧减震器安装在载板上端面上，珍珠棉板装配在弹簧减震器上端面上，弹力绳下端连接吊环，弹力绳上端连接下水窨井内壁上端，该设计实现了坠井人员的安全防护功能，红外人体传感器通过数据线与A/D转换器相连接，单片机通过数据线与D/A转换器相连接，继电器与扬声器电性连接，该设计实现了坠井事故的自动预警功能，本实用新型结构合理，防护性佳，使用寿命长，节能环保，可靠性高。

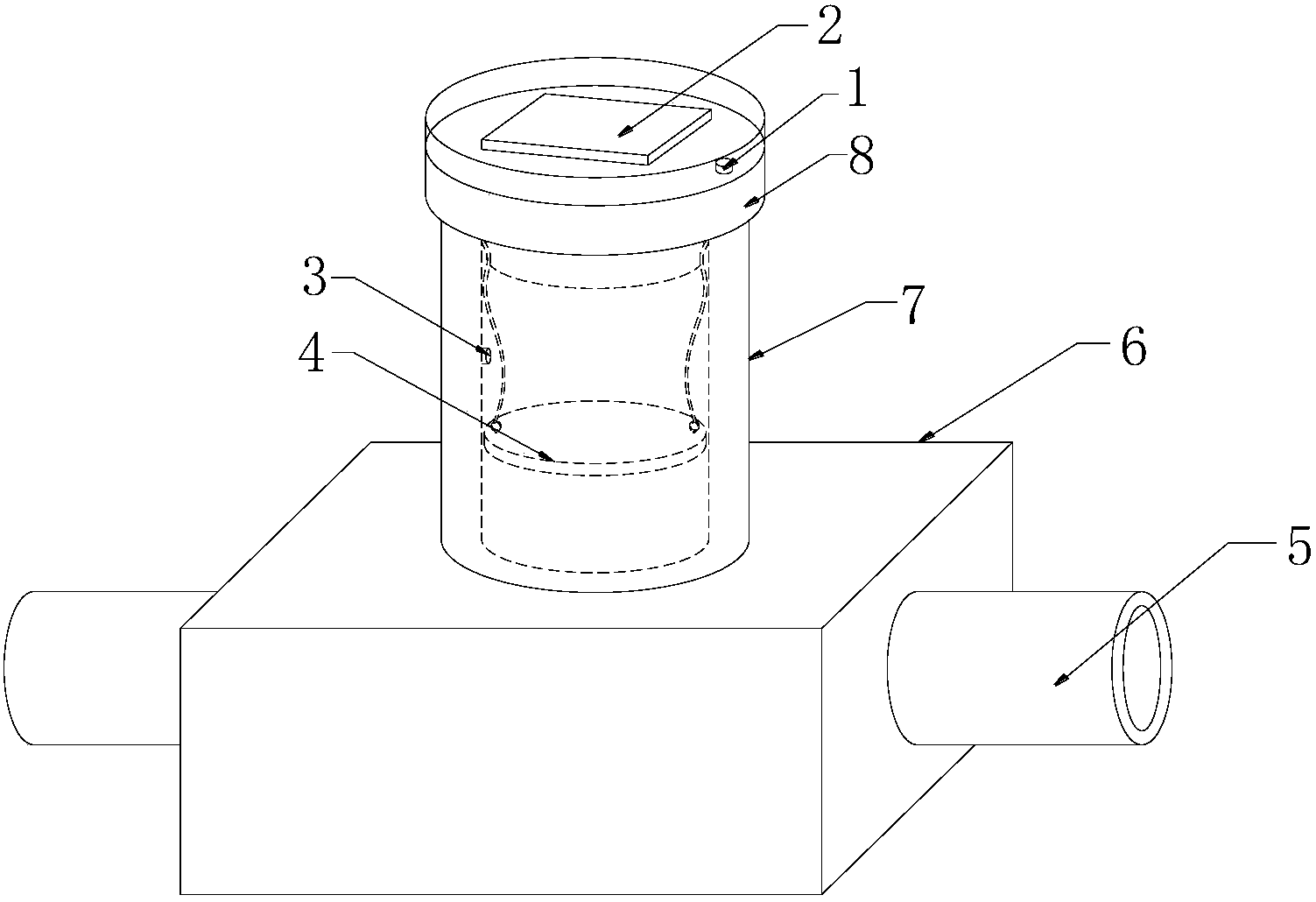

摘要附图
权利要求书
1.一种防坠落污水管道，包括装置主体、电源机构(2)、坠落防护机构(4)以及坠落预警机构，其特征在于：所述装置主体由下水窨井(7)、平流管(5)、疏水方池(6)以及窨井盖(8)组成，所述下水窨井(7)安装在疏水方池(6)上端面中间位置，所述窨井盖(8)安装在下水窨井(7)上端面上，所述平流管(5)设有两组，所述平流管(5)装配在疏水方池(6)左端面与右端面上;
所述电源机构(2)由钢化玻璃罩(21)、太阳能光伏板(22)以及蓄电池(23)组成，所述太阳能光伏板(22)安装在窨井盖(8)上端面上，所述蓄电池(23)固定在窨井盖(8)下端面中间位置，所述钢化玻璃罩(21)装配在窨井盖(8)上端面上，所述太阳能光伏板(22)通过电线与蓄电池(23)相连接;
所述坠落防护机构(4)设置在下水窨井(7)内，所述坠落防护机构(4)由载板(41)、珍珠棉板(43)、弹簧减震器(42)、弹力绳(44)以及吊环(45)组成，所述载板(41)安装在下水窨井(7)内，所述弹簧减震器(42)安装在载板(41)上端面上，所述珍珠棉板(43)装配在弹簧减震器(42)上端面上，所述弹力绳(44)与吊环(45)均设有两组，所述吊环(45)对称安装在珍珠棉板(43)上端面左右两侧，所述弹力绳(44)下端连接吊环(45)，所述弹力绳(44)上端连接下水窨井(7)内壁上端;
所述坠落预警机构由红外人体传感器(3)、A/D转换器(9)、单片机(10)、D/A转换器(11)、继电器(12)以及扬声器(1)组成，所述红外人体传感器(3)安装在下水窨井(7)内壁中部位置，所述A/D转换器(9)、单片机(10)以及D/A转换器(11)均焊接在同一印制电路板上，所述红外人体传感器(3)通过数据线与A/D转换器(9)相连接，所述A/D转换器(9)通过数据线与单片机(10)相连接，所述单片机(10)通过数据线与D/A转换器(11)相连接，所述D/A转换器(11)通过数据线分别与继电器(12)相连接，所述继电器(12)与扬声器(1)电性连接。
2.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述蓄电池(23)外表面安装有防护罩。
3.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述窨井盖(8)通过转轴与下水窨井(7)上端面相连接。
4.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述蓄电池(23)分别与红外人体传感器(3)、印制电路板以及扬声器(1)电性连接。
5.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述下水窨井(7)内壁上安装有爬梯。
6.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述弹簧减震器(42)设有四组以上，四组以上所述弹簧减震器(42)等距安装在载板(41)上端面上。
7.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述珍珠棉板(43)与载板(41)上均设有滤水孔。
8.根据权利要求1所述的一种防坠落污水管道，其特征在于：所述红外人体传感器(3)的输出端与A/D转换器(9)的输入端相连接，所述A/D转换器(9)的输出端与单片机(10)的输入端相连接，所述单片机(10)的输出端与D/A转换器(11)的输入端相连接，所述D/A转换器(11)的输出端与继电器(12)的输入端相连接。
说明书
一种防坠落污水管道
技术领域
本实用新型是一种防坠落污水管道，属于机电一体化设备领域。
背景技术
在城市道路下面的污水管道中经常会设置一些窨井来进行管道的疏通。窨井端口设置有窨井盖，窨井盖的材料一般为铸铁的或者钢筋混凝土制成的。钢筋混凝土浇注的窨井盖价格便宜，但是结构强度差，难以长时间经受车辆的冲击，多使用在人行道或者广场上。铸铁的窨井盖结构牢固，可承载较大的压力和冲击力，使用较为广泛，但是容易被偷。
现有技术中的污水管道长时间在外风吹日晒，无法利用太阳能资源，造成资源的浪费;现有技术中的污水管道无法对坠井人员进行防护措施，极易造成坠井人员的受伤;现有技术中的污水管道无法实现坠井事故的自动预警功能，无法进行及时的营救，所以急需要一种防坠落污水管道来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种防坠落污水管道，以解决上述背景技术中提出的问题，本实用新型结构合理，防护性佳，使用寿命长，节能环保，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种防坠落污水管道，包括装置主体、电源机构、坠落防护机构以及坠落预警机构，所述装置主体由下水窨井、平流管、疏水方池以及窨井盖组成，所述下水窨井安装在疏水方池上端面中间位置，所述窨井盖安装在下水窨井上端面上，所述平流管设有两组，所述平流管装配在疏水方池左端面与右端面上，所述电源机构由钢化玻璃罩、太阳能光伏板以及蓄电池组成，所述太阳能光伏板安装在窨井盖上端面上，所述蓄电池固定在窨井盖下端面中间位置，所述钢化玻璃罩装配在窨井盖上端面上，所述太阳能光伏板通过电线与蓄电池相连接，所述坠落防护机构设置在下水窨井内，所述坠落防护机构由载板、珍珠棉板、弹簧减震器、弹力绳以及吊环组成，所述载板安装在下水窨井内，所述弹簧减震器安装在载板上端面上，所述珍珠棉板装配在弹簧减震器上端面上，所述弹力绳与吊环均设有两组，所述吊环对称安装在珍珠棉板上端面左右两侧，所述弹力绳下端连接吊环，所述弹力绳上端连接下水窨井内壁上端，所述坠落预警机构由红外人体传感器、A/D转换器、单片机、D/A转换器、继电器以及扬声器组成，所述红外人体传感器安装在下水窨井内壁中部位置，所述A/D转换器、单片机以及D/A转换器均焊接在同一印制电路板上，所述红外人体传感器通过数据线与A/D转换器相连接，所述A/D转换器通过数据线与单片机相连接，所述单片机通过数据线与D/A转换器相连接，所述D/A转换器通过数据线分别与继电器相连接，所述继电器与扬声器电性连接。
进一步地，所述蓄电池外表面安装有防护罩。
进一步地，所述窨井盖通过转轴与下水窨井上端面相连接。
进一步地，所述蓄电池分别与红外人体传感器、印制电路板以及扬声器电性连接。
进一步地，所述下水窨井内壁上安装有爬梯。
进一步地，所述弹簧减震器设有四组以上，四组以上所述弹簧减震器等距安装在载板上端面上。
进一步地，所述珍珠棉板与载板上均设有滤水孔。
进一步地，所述红外人体传感器的输出端与A/D转换器的输入端相连接，所述A/D转换器的输出端与单片机的输入端相连接，所述单片机的输出端与D/A转换器的输入端相连接，所述D/A转换器的输出端与继电器的输入端相连接。
本实用新型的有益效果：本实用新型的一种防坠落污水管道，因本实用新型添加了太阳能光伏板以及蓄电池，该设计合理利用了太阳能资源，并为本实用新型提供电力支持，解决了原有污水管道利用太阳能资源，造成资源的浪费的问题。
因本实用新型添加了载板、珍珠棉板、弹簧减震器、弹力绳以及吊环，该设计实现了坠井人员的安全防护功能，降低了坠井人员的受伤概率，保证了坠井人员的人身安全，解决了原有污水管道无法对坠井人员进行防护措施，极易造成坠井人员的受伤的问题。
因本实用新型添加了红外人体传感器、单片机、继电器以及扬声器，该设计实现了坠井事故的自动预警功能，提高了坠井人员被营救的效率，解决了原有污水管道无法实现坠井事故的自动预警功能，无法对坠井人员进行及时的营救的问题。
因本实用新型添加了防护罩，该设计提高了蓄电池的使用寿命，因本实用新型添加了转轴，该设计降低了窨井盖丢失的机率，因本实用新型添加了爬梯，该设计便于作业人员检修本实用新型，本实用新型结构合理，防护性佳，使用寿命长，节能环保，可靠性高。
