申请日2016.12.23
公开(公告)日2017.08.22
IPC分类号C02F9/02; C02F11/12; C02F103/06
摘要
本实用新型提供了一种焚烧厂垃圾渗滤液处理系统的辅助装置，包括固液分离机、进水泵、储池以及调节池;所述固液分离机具有一进水端和一出水端，所述出水端通过一第一污管与调节池连通;所述进水泵的一端与储池连通，另一端通过一第二污管与固液分离机的进水端连通;所述固液分离机内设有一溢流堰、一契型水切滤网、一挤压机和一滤液管;所述溢流堰位于固液分离机内上部，并与第二污管连通;所述挤压机位于固液分离机内底部，所述挤压机具有一出渣口;所述契型水切滤网倾斜连接于溢流堰的顶端与挤压机之间;所述滤液管的一端与出渣口连接，另一端与调节池连通。本实用新型能有效控制渗滤液中的渣质量，保障后续工艺正常运行。

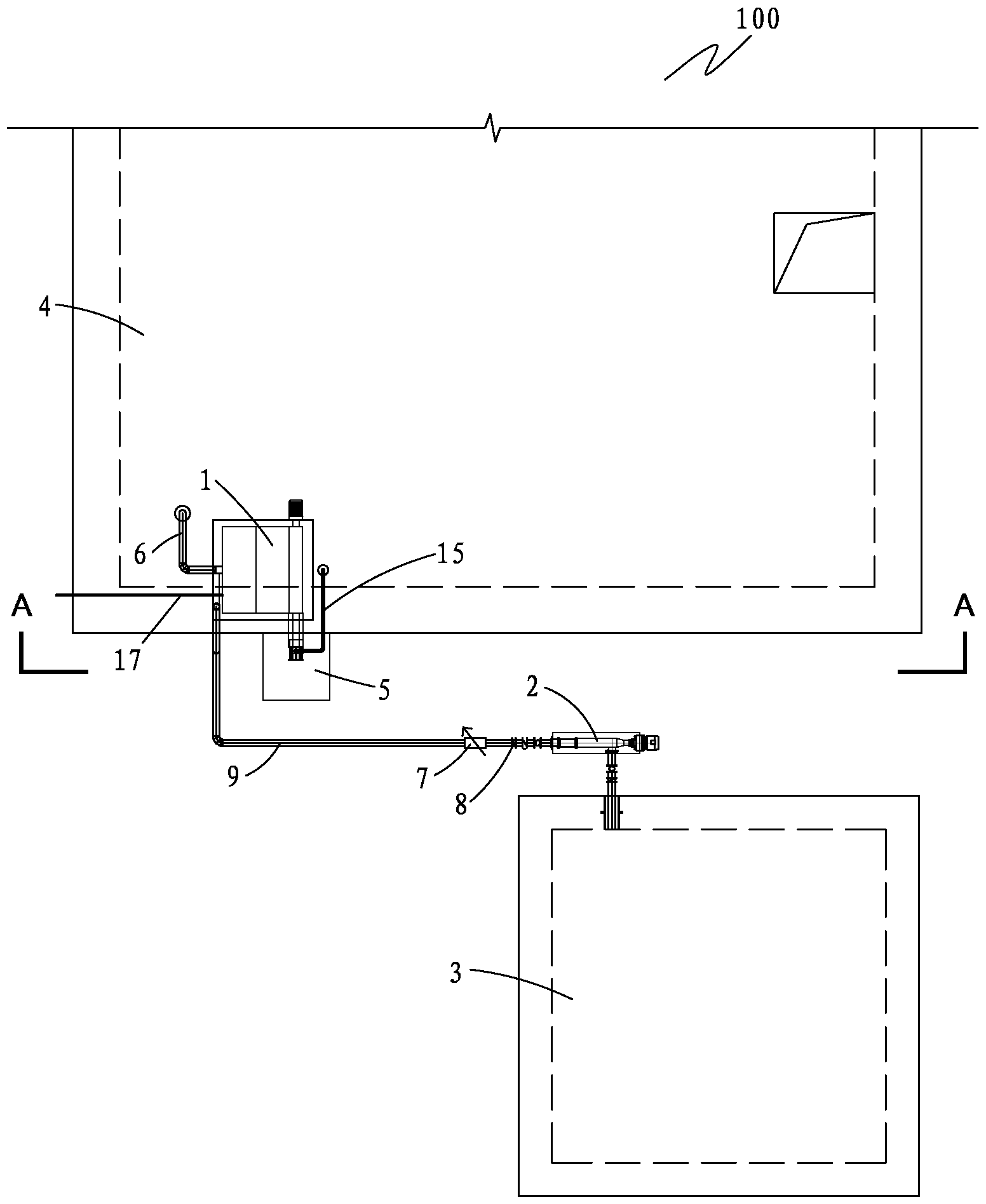

摘要附图
权利要求书
1.一种焚烧厂垃圾渗滤液处理系统的辅助装置，其特征在于：包括固液分离机、进水泵、储池以及调节池;
所述固液分离机具有一进水端和一出水端，所述出水端通过一第一污管与调节池连通;所述进水泵的一端与储池连通，另一端通过一第二污管与固液分离机的进水端连通;所述固液分离机内设有一溢流堰、一契型水切滤网、一挤压机和一滤液管;所述溢流堰位于固液分离机内上部，并与第二污管连通;所述挤压机位于固液分离机内底部;所述契型水切滤网倾斜连接于溢流堰的顶端与挤压机之间;所述滤液管的一端与挤压机的出水口连接，另一端与调节池连通。
2.如权利要求1所述的焚烧厂垃圾渗滤液处理系统的辅助装置，其特征在于：所述第二污管上设有一电磁流量计和一阀门。
3.如权利要求1所述的焚烧厂垃圾渗滤液处理系统的辅助装置，其特征在于：还包括一渣斗，所述挤压机具有一出渣口;所述渣斗位于出渣口下方，所述渣斗下方还设有一移动式收集桶。
4.如权利要求1所述的焚烧厂垃圾渗滤液处理系统的辅助装置，其特征在于：所述固液分离机内还设有一清洗单元，所述清洗单元包括一水箱和一清洗泵;所述清洗泵的一端与水箱连通，另一端连接有一高压喷嘴，所述高压喷嘴朝向契型水切滤网的背面设置。
5.如权利要求4所述的焚烧厂垃圾渗滤液处理系统的辅助装置，其特征在于：所述水箱与一自来水管连接。
说明书
焚烧厂垃圾渗滤液处理系统的辅助装置
技术领域
本实用新型涉及一种焚烧厂垃圾渗滤液处理系统，特别指一种焚烧厂垃圾渗滤液处理系统的辅助装置。
背景技术
焚烧厂垃圾渗滤液是指来源于垃圾储坑中的垃圾进行2～4d的堆酵预处理后再进入炉内焚烧，在堆酵预处理过程中，垃圾中部分含有的离子、有机物、SS等随着水分一起进入渗滤液储池而形成的一种高浓度的有机废水。目前垃圾渗滤液处理系统前端都设有调节池，用于收集储池内的垃圾渗滤液。在垃圾焚烧进料过程中，垃圾抓斗长期使用会留下大量细小残渣，在抓取过程中会掉落而进入储池。另外在，在长期抓取的过程中有可能导致进入储池前的滤排磨损，细小颗粒物由破损口进入储池。还有，在清洗抓斗时，清洗的水进入渗滤液储坑。以上情况都会向储池中带入大量渣质，从而使得进入调节池的渗滤液中渣质含量特别高，如无法有效控制进入调节池的渣质含量，会影响调节池的运行工况，及其设施，进而影响渗滤液处理系统的正常运行。
实用新型内容
本实用新型要解决的技术问题，在于提供一种焚烧厂垃圾渗滤液处理系统的辅助装置。
本实用新型是这样实现的：一种焚烧厂垃圾渗滤液处理系统的辅助装置，包括固液分离机、进水泵、储池以及调节池;
所述固液分离机具有一进水端和一出水端，所述出水端通过一第一污管与调节池连通;所述进水泵的一端与储池连通，另一端通过一第二污管与固液分离机的进水端连通;所述固液分离机内设有一溢流堰、一契型水切滤网、一挤压机和一滤液管;所述溢流堰位于固液分离机内上部，并与第二污管连通;所述挤压机位于固液分离机内底部;所述契型水切滤网倾斜连接于溢流堰的顶端与挤压机之间;所述滤液管的一端与挤压机的出水口连接，另一端与调节池连通。
优选地，所述第二污管上设有一电磁流量计和一阀门。
优选地，还包括一渣斗，所述挤压机具有一出渣口;所述渣斗位于出渣口下方，所述渣斗下方还设有一移动式收集桶。
优选地，所述固液分离机内还设有一清洗单元，所述清洗单元包括一水箱和一清洗泵;所述清洗泵的一端与水箱连通，另一端连接有一高压喷嘴，所述高压喷嘴朝向契型水切滤网的背面设置。
优选地，所述水箱与一自来水管连接。
本实用新型的优点在于：能有效控制渗滤液中的渣质量，保障后续工艺正常运行。
