申请日2017.02.22
公开(公告)日2017.09.19
IPC分类号C02F1/72; C02F1/78; B01J3/04
摘要
本实用新型公开了一种高效混合污水与臭氧或其他气体的气水混合装置，包括反应器、高速搅拌器、向反应器中加入污水的水泵以及用于向反应器中供入氧化污水气体的气体装置，高速搅拌器伸进到反应器中，反应器上具有出水口。本实用新型通过高速搅拌器的作用，使臭氧和污水充分接触高速混合，提高臭氧和污水混合效率，使污水中的臭氧达到饱和，确保臭氧的高效利用率，使污水得到充分处理。
权利要求书

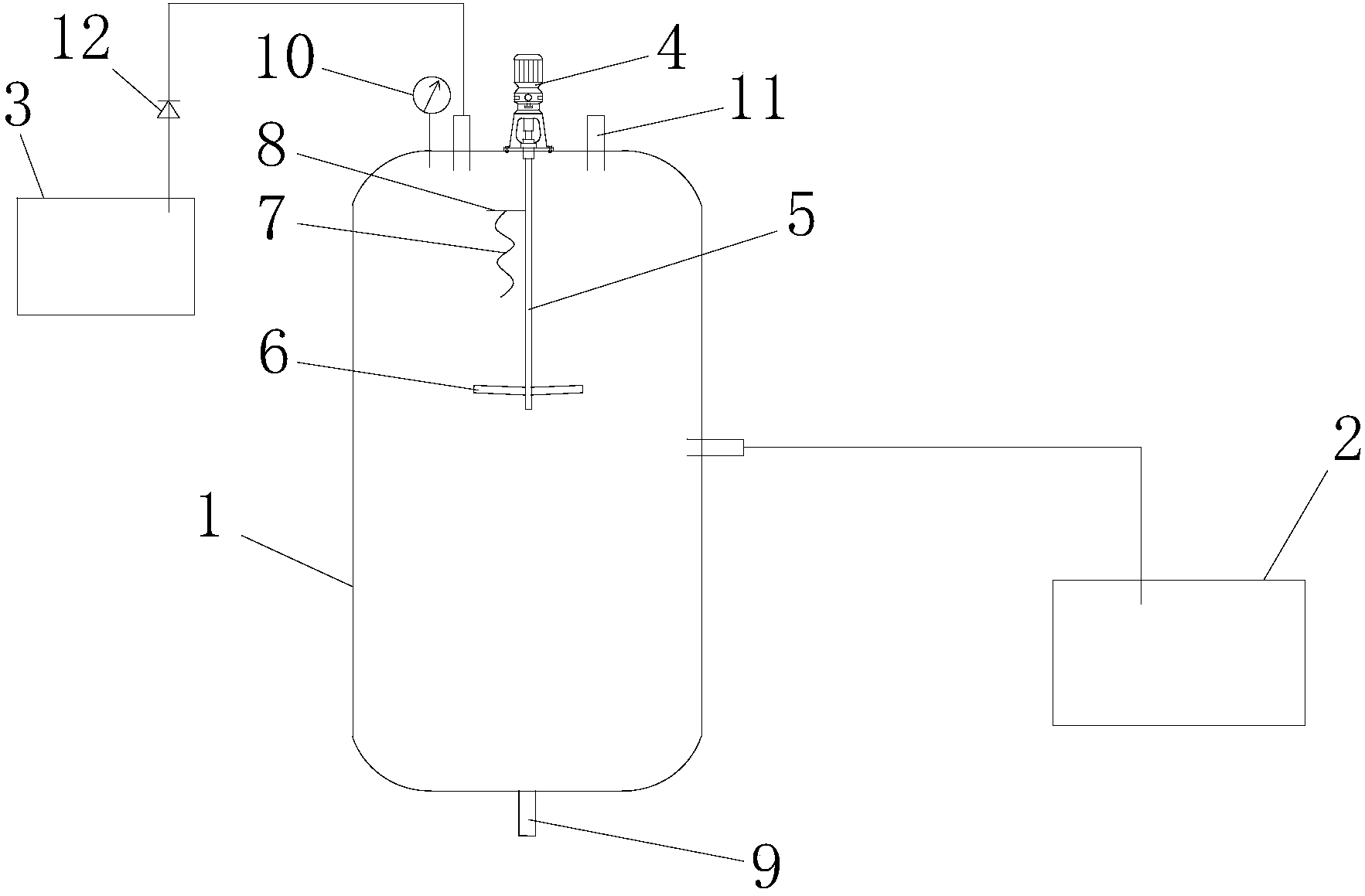

1.一种高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：包括反应器、高速搅拌器、向反应器中加入污水的水泵以及用于向反应器中供入氧化污水气体的气体装置，高速搅拌器伸进到反应器中，反应器上具有出水口。
2.根据权利要求1所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述高速搅拌器包括电机、传动轴以及搅拌叶，电机固定连接于反应器开口上，传动轴与电机连接，传动轴伸进到反应器中，搅拌叶安装于传动轴上。
3.根据权利要求2所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述搅拌叶的叶面上凸出有凸筋。
4.根据权利要求2或3所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述搅拌叶为多个，分别安装于传动轴上。
5.根据权利要求2或3所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述高速搅拌器还包括搅拌杆，所述传动轴上部和/或中部径向伸出有连接杆，搅拌杆连接到连接杆下侧，搅拌杆向下延伸。
6.根据权利要求5所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述搅拌杆呈螺旋状或直条状。
7.根据权利要求2所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述传动轴上沿轴向方向开设有多个连接螺孔，所述搅拌叶上设置有连接螺栓，搅拌叶通过所述连接螺栓连接到其中一个连接螺孔中。
8.根据权利要求1所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述气体装置为臭氧发生器。
9.根据权利要求1所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：所述反应器中部开设有入水口，入水口与所述水泵连接，所述出水口开设在反应器底部，反应器上设置有用于检测反应器中的压力的压力表以及当反应器中的压力过高时用于卸压的压力阀。
10.根据权利要求1所述的高效混合污水与臭氧或其他气体的气水混合装置，其特征在于：还设置有单向阀，所述反应器顶部开设有气体入口，气体装置通过单向阀与气体入口连接。
说明书
一种高效混合污水与臭氧或其他气体的气水混合装置
技术领域
本实用新型涉及一种污水处理领域，具体涉及一种高效混合污水与臭氧或其他气体的气水混合装置。
背景技术
传统的污水处理中通常使用氯气或次氯酸钠作为氧化剂和消毒剂，会产生一些有害的副产物，如三卤甲烷等“三致(致癌、致畸、致突变)”物质，危害人体及其他水生动物的健康。臭氧是一种极强的氧化剂，其氧化性能仅低于氟，高于氯和高锰酸钾，且在水中短时间能够分解，没有二次污染物，是一种性能良好、无污染的绿色氧化药剂。O2和空气投加技术可应用于城镇生活污水的处理中，通过提高污水中的溶解氧，加速污水中有机物的分解，达到降低COD的目的。
臭氧催化氧化技术在水处理中应用广泛，特别应用在污废水的深度处理中，原因在于臭氧不仅可以起到消毒杀菌的作用，还可以氧化去除水中难降解的有机污染物，具有氧化彻底、副产物产生少的优点。
传统臭氧催化氧化器的臭氧投加装置不能够将污废水与臭氧混合均匀，导致臭氧的利用率低、耗电量大、催化氧化效果不佳，而为了达到处理要求，臭氧的投加量增大，成本增加，因此如何有效地提高臭氧的利用效率和氧化能力，降低臭氧的投加量成为技术提升研究的重点。
实用新型内容
针对现有技术中存在的技术问题，本实用新型的目的是：提供一种高效混合污水与臭氧或其他气体的气水混合装置。
本实用新型的目的通过下述技术方案实现：一种高效混合污水与臭氧或其他气体的气水混合装置，包括反应器、高速搅拌器、向反应器中加入污水的水泵以及用于向反应器中供入氧化污水气体的气体装置，高速搅拌器伸进到反应器中，反应器上具有出水口。
优选的，所述高速搅拌器包括电机、传动轴以及搅拌叶，电机固定连接于反应器开口上，传动轴与电机连接，传动轴伸进到反应器中，搅拌叶安装于传动轴上。
优选的，所述搅拌叶的叶面上凸出有凸筋。
优选的，所述搅拌叶为多个，分别安装于传动轴上。
优选的，所述高速搅拌器还包括搅拌杆，所述传动轴上部和/或中部径向伸出有连接杆，搅拌杆连接到连接杆下侧，搅拌杆向下延伸。
优选的，所述搅拌杆呈螺旋状或直条状。
优选的，所述传动轴上沿轴向方向开设有多个连接螺孔，所述搅拌叶上设置有连接螺栓，搅拌叶通过所述连接螺栓连接到其中一个连接螺孔中。
优选的，所述气体装置为臭氧发生器。
优选的，所述反应器中部开设有入水口，入水口与所述水泵连接，所述出水口开设在反应器底部，反应器上设置有用于检测反应器中的压力的压力表以及当反应器中的压力过高时用于卸压的压力阀。
优选的，还设置有单向阀，所述反应器顶部开设有气体入口，气体装置通过单向阀与气体入口连接。
本实用新型相对于现有技术具有如下的优点及效果：
1、本实用新型通过高速搅拌器的作用，使臭氧和污水充分接触高速混合，提高臭氧和污水混合效率，使污水中的臭氧达到饱和，确保臭氧的高效利用率，使污水得到充分处理。
2、本实用新型可高效利用臭氧、氯气等强氧化性的气体，同时具有结构简单，安装方便的优点，能够有效提高臭氧和污水的混合效率，从而提高具有强氧化性气体的利用率，在实际应用中，可大大降低生产运营成本。
3、本实用新型可替代传统的气水混合装置，或结合其他处理技术应用于城镇污水处理厂、工业污废水处理系统及深度污水处理系统中。
