申请日2016.11.28
公开(公告)日2017.08.04
IPC分类号B01F13/10
摘要
本实用新型涉及废水处理设备技术领域，尤其是一种方便混合的电镀废水处理池，包括圆形的池体、鼓风机、驱动电机、支撑板、用于均匀混合池体内的电镀废水和处理剂的混合装置和支架，混合装置包括进气总管和至少一个支管，进气总管包括总进气端和总密封端，支管上设有支进气端和支密封端，支管上设有一排出气孔，且从支进气端向支密封端方向出气孔逐渐减小，支架外侧与池体固定连接，通过将处理池设计为圆形，并且通过驱动电机驱动鼓风机和混合装置转动，使得支管不仅能够起到搅拌作用，而且能够通过产生气泡对废水进行搅拌，形成双搅拌机构，从而保证废水和药剂的充分混合，提高净化效果。
权利要求书

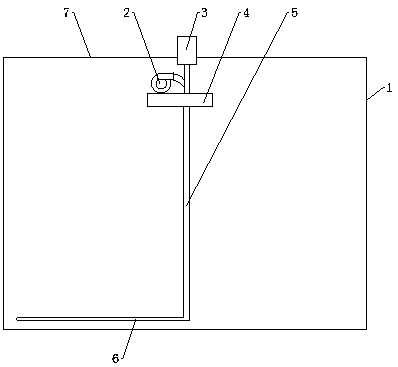

1.一种方便混合的电镀废水处理池，其特征在于：包括圆形的池体(1)、鼓风机(2)、驱动电机(3)、支撑板(4)、用于均匀混合池体(1)内的电镀废水和处理剂的混合装置和支架(7)，
所述混合装置包括进气总管(5)和至少一个支管(6)，所述进气总管(5)包括总进气端(51)和总密封端(52)，所述支管(6)上设有支进气端(61)和支密封端(62)，所述支管(6)上设有一排出气孔(63)，且从支进气端(61)向支密封端(62)方向出气孔(63)逐渐减小，
所述支架(7)外侧与池体(1)固定连接，所述驱动电机(3)固定连接在支架(7)的中部，所述驱动电机(3)的输出轴与支撑板(4)固定连接，所述鼓风机(2)固定连接在支撑板(4)上，所述总进气端(51)与鼓风机(2)连通，所述总密封端(52)深入池体(1)的底部，所述支进气端(61)与总密封端(52)的侧壁垂直连通。
2.根据权利要求1所述的一种方便混合的电镀废水处理池，其特征在于：所述支管(6)周向均匀连接在进气总管(5)侧壁上。
3.根据权利要求2所述的一种方便混合的电镀废水处理池，其特征在于：所述支管(6)为1个、2个、3个或4个。
4.根据权利要求1所述的一种方便混合的电镀废水处理池，其特征在于：所述总密封端(52)和支密封端(62)分别通过密封盖密封。
5.根据权利要求1所述的一种方便混合的电镀废水处理池，其特征在于：所述支管(6)可拆卸的连接在进气总管(5)上。
说明书
一种方便混合的电镀废水处理池
技术领域
本实用新型涉及废水处理设备技术领域，尤其是一种方便混合的电镀废水处理池。
背景技术
电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质，为了防止污染，需要对电镀废水进行处理才能进行排出。
现有的电镀费水的处理池，多为方形池，废水排入传统的方形池后，多采用搅拌器进行机械搅拌，使之混合均匀，然而传统的方形池的方角限制导致存在调节死角，使得废水与药剂之间混合不均匀，影响调节池工作质量。
实用新型内容
本实用新型要解决的技术问题是为了解决现有处理电镀废水用的方形池多采用搅拌器进行机械搅拌，存在搅拌死角，且废水与药剂很难充分混合的问题，本实用新型提供了一种方便混合的电镀废水处理池，通过将处理池设计为圆形，并且通过驱动电机驱动鼓风机和混合装置转动，使得支管不仅能够起到搅拌作用，而且能够通过产生气泡对废水进行搅拌，形成双搅拌机构，从而保证废水和药剂的充分混合，提高净化效果。
本实用新型解决其技术问题所采用的技术方案是：一种方便混合的电镀废水处理池，包括圆形的池体、鼓风机、驱动电机、支撑板、用于均匀混合池体内的电镀废水和处理剂的混合装置和支架，
所述混合装置包括进气总管和至少一个支管，所述进气总管包括总进气端和总密封端，所述支管上设有支进气端和支密封端，所述支管上设有一排出气孔，且从支进气端向支密封端方向出气孔逐渐减小，
所述支架外侧与池体固定连接，所述驱动电机固定连接在支架的中部，所述驱动电机的输出轴与支撑板固定连接，所述鼓风机固定连接在支撑板上，所述总进气端与鼓风机连通，所述总密封端深入池体的底部，所述支进气端与总密封端的侧壁垂直连通。
为了保证废水和药剂的混合均匀，所述支管周向均匀连接在进气总管侧壁上。
进一步地，所述支管为1个、2个、3个或4个。
为了防止内部积累太多沉淀物，方便清理，所述总密封端和支密封端分别通过密封盖密封。
为了方便更换支管，所述支管可拆卸的连接在进气总管上。
本实用新型的有益效果是：本实用新型提供了一种方便混合的电镀废水处理池，通过将支管上的出气孔设计为从支进气端向支密封端方向出气孔逐渐减小，保证越靠近支密封端的出气孔也能很容易输出气体，使得废水与药剂的混合充分均匀;通过将处理池设计为圆形，并且通过驱动电机驱动鼓风机和混合装置转动，使得支管不仅能够起到搅拌作用，而且能够通过产生气泡对废水进行搅拌，形成双搅拌机构，从而保证废水和药剂的充分混合，提高净化效果。
