申请日2016.11.26
公开(公告)日2017.02.15
IPC分类号B01D36/02
摘要
本发明涉及一种毛绒玩具生产用废水去毛过滤装置，包括外壳，外壳上端设有进水口，外壳内从上到下依次设有过滤机构以及除毛机构，除毛机构下端设有过滤网，过滤网下端设有出水口，过滤机构包括第一电机、旋转轴以及过滤筒，第一电机与旋转轴相连，旋转轴上设有过滤筒，过滤筒包括第一固定环以及第二固定环;第一固定环内侧设有固定杆，第一固定环通过固定杆与旋转轴相连;第二固定环内侧设有固定杆，第二固定环通过固定杆与旋转轴相连，第一固定环与第二固定环之间设有至少两个过滤杆，过滤杆上设有至少两个凹槽，过滤杆之间设有过滤网;本发明是一种结构简单、安全可靠、使用方便、成本低廉的一种毛绒玩具生产用废水去毛过滤装置。
权利要求书
1.一种毛绒玩具生产用废水去毛过滤装置，其特征在于：包括外壳，所述外壳上端设有进水口，所述外壳内从上到下依次设有过滤机构以及除毛机构，所述除毛机构下端设有过滤网，所述过滤网下端设有出水口，所述过滤机构包括第一电机、旋转轴以及过滤筒，所述第一电机与旋转轴相连，所述旋转轴上设有过滤筒，所述过滤筒包括第一固定环以及第二固定环;所述第一固定环内侧设有固定杆，所述第一固定环通过固定杆与旋转轴相连;所述第二固定环内侧设有固定杆，所述第二固定环通过固定杆与旋转轴相连，所述第一固定环与第二固定环之间设有至少两个过滤杆，所述过滤杆上设有至少两个凹槽，所述过滤杆之间设有过滤网。
2.根据权利要求1所述的一种毛绒玩具生产用废水去毛过滤装置，其特征在于：所述除毛机构包括滑动装置、滑动杆以及除毛装置，所述外壳两侧设有滑动装置，所述滑动装置之间设有滑动杆，所述滑动杆上设有旋转装置，所述除毛装置通过旋转装置与滑动杆相连，所述除毛装置包括柱筒、毛刷以及刮板，所述柱筒上设有与凹槽相对应的刮板，所述柱筒上设有毛刷，所述毛刷以及刮板交错设置在柱筒上。
3.根据权利要求1所述的一种毛绒玩具生产用废水去毛过滤装置，其特征在于：所述凹槽为矩形凹槽。
4.根据权利要求2所述的一种毛绒玩具生产用废水去毛过滤装置，其特征在于：所述刮板为矩形刮板。
5.根据权利要求1所述的一种毛绒玩具生产用废水去毛过滤装置，其特征在于：所述外壳上端设有排气管。
说明书
一种毛绒玩具生产用废水去毛过滤装置
技术领域
本发明涉及一种过滤装置，尤其是一种毛绒玩具生产用废水去毛过滤装置。
背景技术
毛绒玩具在生产加工的过程中，毛絮会掉落至废水里，因此，毛绒玩具生成的废渣中会带有毛絮，带有毛絮的废水在进行排放时，需要先对废水进行过滤，并将废水中的毛絮进行预先去除后，再对废水进行其他的处理工艺，并将处理后的废水进行处理达标后再次进行排放，现有的装置中也有去毛过滤装置，但是由于废水中的毛絮过多，过滤装置在对毛絮进行过滤时，过多的毛絮会卡入至过滤装置内，并堵塞过滤装置，因此，有效缩短了过滤装置的使用寿命，不利于过滤装置的长期使用。
发明内容
本发明针对现有技术中存在的不足，提供了一种毛绒玩具生产用废水去毛过滤装置，以解决现有技术中存在的问题。
为实现上述目的，本发明采用的技术方案如下：

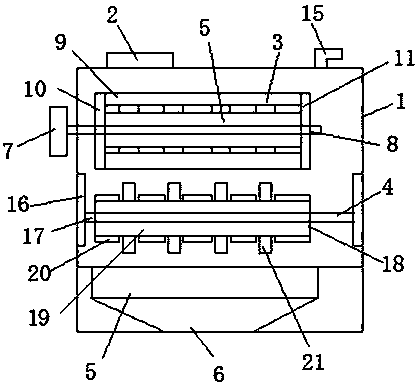

一种毛绒玩具生产用废水去毛过滤装置，其特征在于：包括外壳，所述外壳上端设有进水口，所述外壳内从上到下依次设有过滤机构以及除毛机构，所述除毛机构下端设有过滤网，所述过滤网下端设有出水口，所述过滤机构包括第一电机、旋转轴以及过滤筒，所述第一电机与旋转轴相连，所述旋转轴上设有过滤筒，所述过滤筒包括第一固定环以及第二固定环;所述第一固定环内侧设有固定杆，所述第一固定环通过固定杆与旋转轴相连;所述第二固定环内侧设有固定杆，所述第二固定环通过固定杆与旋转轴相连，所述第一固定环与第二固定环之间设有至少两个过滤杆，所述过滤杆上设有至少两个凹槽，所述过滤杆之间设有过滤网。
作为本发明的一种改进，所述除毛机构包括滑动装置、滑动杆以及除毛装置，所述外壳两侧设有滑动装置，所述滑动装置之间设有滑动杆，所述滑动杆上设有旋转装置，所述除毛装置通过旋转装置与滑动杆相连，所述除毛装置包括柱筒、毛刷以及刮板，所述柱筒上设有与凹槽相对应的刮板，所述柱筒上设有毛刷，所述毛刷以及刮板交错设置在柱筒上。
作为本发明的一种改进，所述凹槽为矩形凹槽。
作为本发明的一种改进，所述刮板为矩形刮板。
作为本发明的一种改进，所述外壳上端设有排气管。
由于采用了以上技术，本发明较现有技术相比，具有的有益效果如下：
本发明是一种结构简单、安全可靠、使用方便、成本低廉的一种毛绒玩具生产用废水去毛过滤装置，本发明通过设置过滤机构，可以对废水中的毛絮进行去除，通过滑动除毛机构，并将挂落在过滤机构上的毛絮通过除毛机构进行去除，可以有效防止毛絮长期停留在过滤机构上，有效提高了过滤的效率，有效延长了过滤机构的使用寿命。
