申请日2016.11.27
公开(公告)日2017.06.30
IPC分类号C02F9/02
摘要
本实用新型公开了一种搅拌式污水处理罐，包括罐体，所述罐体的顶部两侧均设有进水口，所述罐体的底部设有出水口，所述罐体的顶部设有变频电机，所述变频电机的输出轴固定连接有转轴，所述罐体的内侧上部固定连接第一隔层，所述罐体的内侧下部固定连接有第二隔层，所述第二隔层的内部设有反渗透膜，所述转轴的下部且第二隔层的上方螺纹连接有第二过滤盒;通过将第一过滤盒和第二过滤盒螺纹连接与转轴上，使其方便取换，使用变频电机带动转轴旋转，从而使得第一过滤盒和第二过滤盒在罐体内部搅动旋转，在搅动污水的同时，对污水进行净化吸附，使净化均匀彻底;本实用新型设计合理，适于生产和推广。
权利要求书

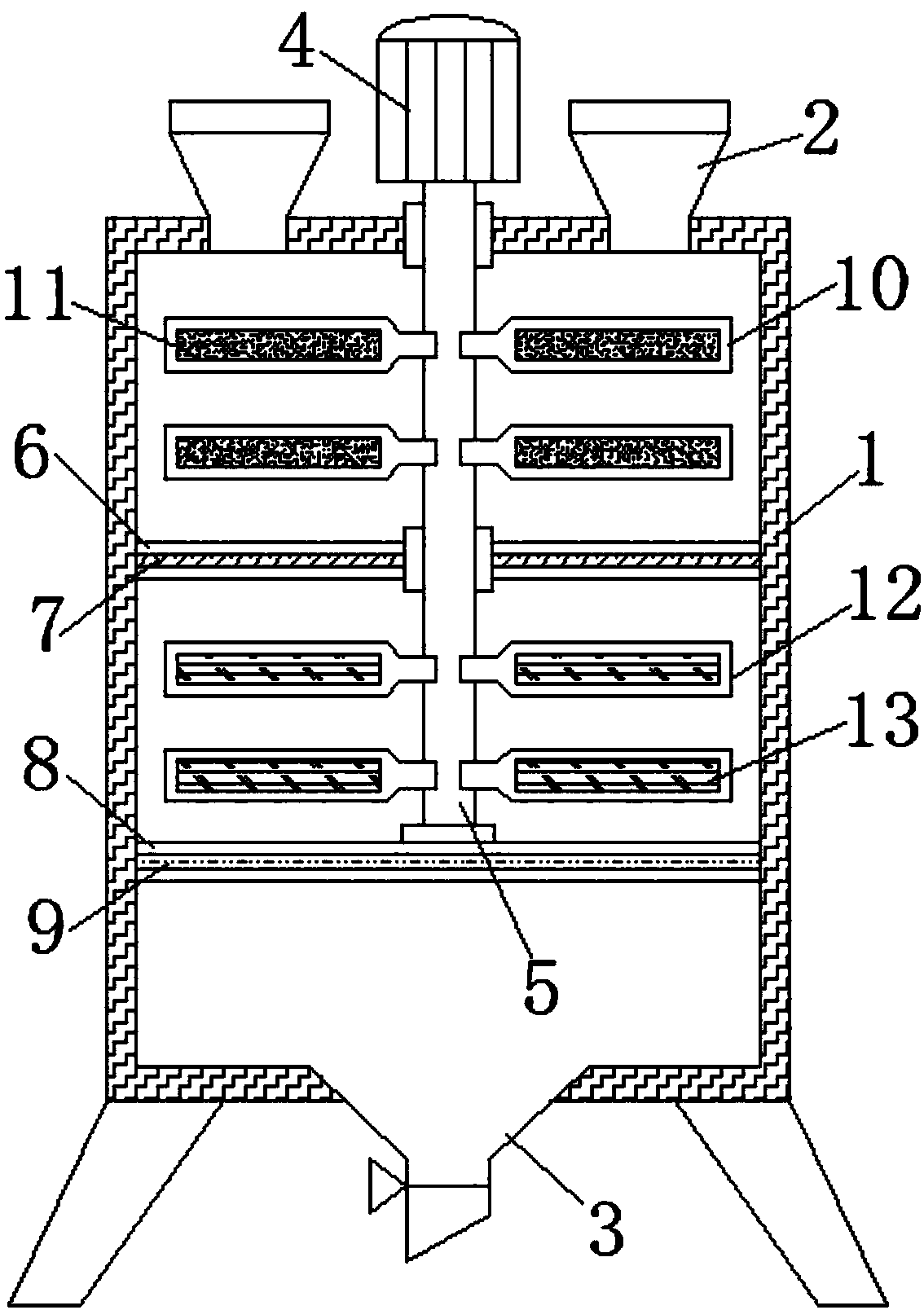

1.一种搅拌式污水处理罐，包括罐体(1)，其特征在于：所述罐体(1)的顶部两侧均设有进水口(2)，所述罐体(1)的底部设有出水口(3)，所述罐体(1)的顶部设有变频电机(4)，所述变频电机(4)的输出轴固定连接有转轴(5)，所述罐体(1)的内侧上部固定连接第一隔层(6)，所述第一隔层(6)的内部设有过滤棉(7)，所述罐体(1)的内侧下部固定连接有第二隔层(8)，所述第二隔层(8)的内部设有反渗透膜(9)，所述转轴(5)穿过罐体(1)的顶部和第一隔层(6)，且端部通过轴承固定连接于第二隔层(8)，所述转轴(5)的上部且第一隔层(6)的上方螺纹连接有第一过滤盒(10)，所述第一过滤盒(10)的内部设有活性炭(11)，所述转轴(5)的下部且第二隔层(8)的上方螺纹连接有第二过滤盒(12)，所述第二过滤盒(12)的内部设有纤维束(13)。
2.根据权利要求1所述的一种搅拌式污水处理罐，其特征在于：所述第一过滤盒(10)和第二过滤盒(12)均至少设有八个。
3.根据权利要求1所述的一种搅拌式污水处理罐，其特征在于：所述第一过滤盒(10)和第二过滤盒(12)的一侧均铰接有盒门(14)。
4.根据权利要求1所述的一种搅拌式污水处理罐，其特征在于：所述第一过滤盒(10)和第二过滤盒(12)的上下两侧均设有渗水孔(15)。
5.根据权利要求1所述的一种搅拌式污水处理罐，其特征在于：所述罐体(1)的下端固定连接有支腿。
说明书
一种搅拌式污水处理罐
技术领域
本实用新型属于污水处理技术领域，具体涉及一种搅拌式污水处理罐。
背景技术
随着社会的进步和工业的发展，不可避免地破坏了人类的生存环境。人类只有一个地球，环境的污染问题已经引起了世界各国的高度重视和关注。而我国经过了30年的改革开放，虽然加快了工业化的步伐，同时也带来了环境的巨大污染，特别是对水体的污染尤为突出。由于污水处理投入大，成本高，处理难度大，近几年来有关工程技术人员不断探索、改良污水处理设备或者工艺，虽然在技术上作了很多的改进，取得了一定的成效，但是仍然存在着这样或者那样的技术难题。因此，为避免上述技术问题，确有必要提供一种污水处理装置，用来更好地处理污水。
实用新型内容
本实用新型的目的在于提供一种搅拌式污水处理罐，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种搅拌式污水处理罐，包括罐体，所述罐体的顶部两侧均设有进水口，所述罐体的底部设有出水口，所述罐体的顶部设有变频电机，所述变频电机的输出轴固定连接有转轴，所述罐体的内侧上部固定连接第一隔层，所述第一隔层的内部设有过滤棉，所述罐体的内侧下部固定连接有第二隔层，所述第二隔层的内部设有反渗透膜，所述转轴穿过罐体的顶部和第一隔层，且端部通过轴承固定连接于第二隔层，所述转轴的上部且第一隔层的上方螺纹连接有第一过滤盒，所述第一过滤盒的内部设有活性炭，所述转轴的下部且第二隔层的上方螺纹连接有第二过滤盒，所述第二过滤盒的内部设有纤维束。
优选的，所述第一过滤盒和第二过滤盒均至少设有八个。
优选的，所述第一过滤盒和第二过滤盒的一侧均铰接有盒门。
优选的，所述第一过滤盒和第二过滤盒的上下两侧均设有渗水孔。
优选的，所述罐体的下端固定连接有支腿。
本实用新型的技术效果和优点：该搅拌式污水处理罐，通过将第一过滤盒和第二过滤盒螺纹连接与转轴上，使其方便取换，使用变频电机带动转轴旋转，从而使得第一过滤盒和第二过滤盒在罐体内部搅动旋转，在搅动污水的同时，对污水进行净化吸附，使净化均匀彻底;通过过滤棉和反渗透膜进一步对污水净化，从而使净化更加彻底;本实用新型设计合理，净化均匀，适于生产和推广。
