申请日2016.11.27
公开(公告)日2017.06.20
IPC分类号C02F9/02
摘要
本实用新型公开了一种便携式污水处理器，包括储水桶和连接杆，所述储水桶的顶部通过法兰固定连接有桶盖，所述桶盖的顶部中间部位通过滚动轴承滚动连接有外套杆，所述外套杆的顶部通过连接件固定连接有扶手，所述连接杆的一端贯穿桶盖伸入外套杆内部通过销轴固定连接，所述连接杆的另一端固定连接有安装架，所述桶盖的顶部一侧设有进水斗，所述储水桶的底部中间部位设有排污阀，所述储水桶的底部位于排污阀的一侧焊接有出水管道，且出水管道的端部设有调节阀，所述储水桶的内部与出水管道连接处固定设有反渗透膜。该装置结构设计简单合理，操作方便，便于携带，污水处理效果好，方便调节，适用范围广，有利于推广和普及。
权利要求书

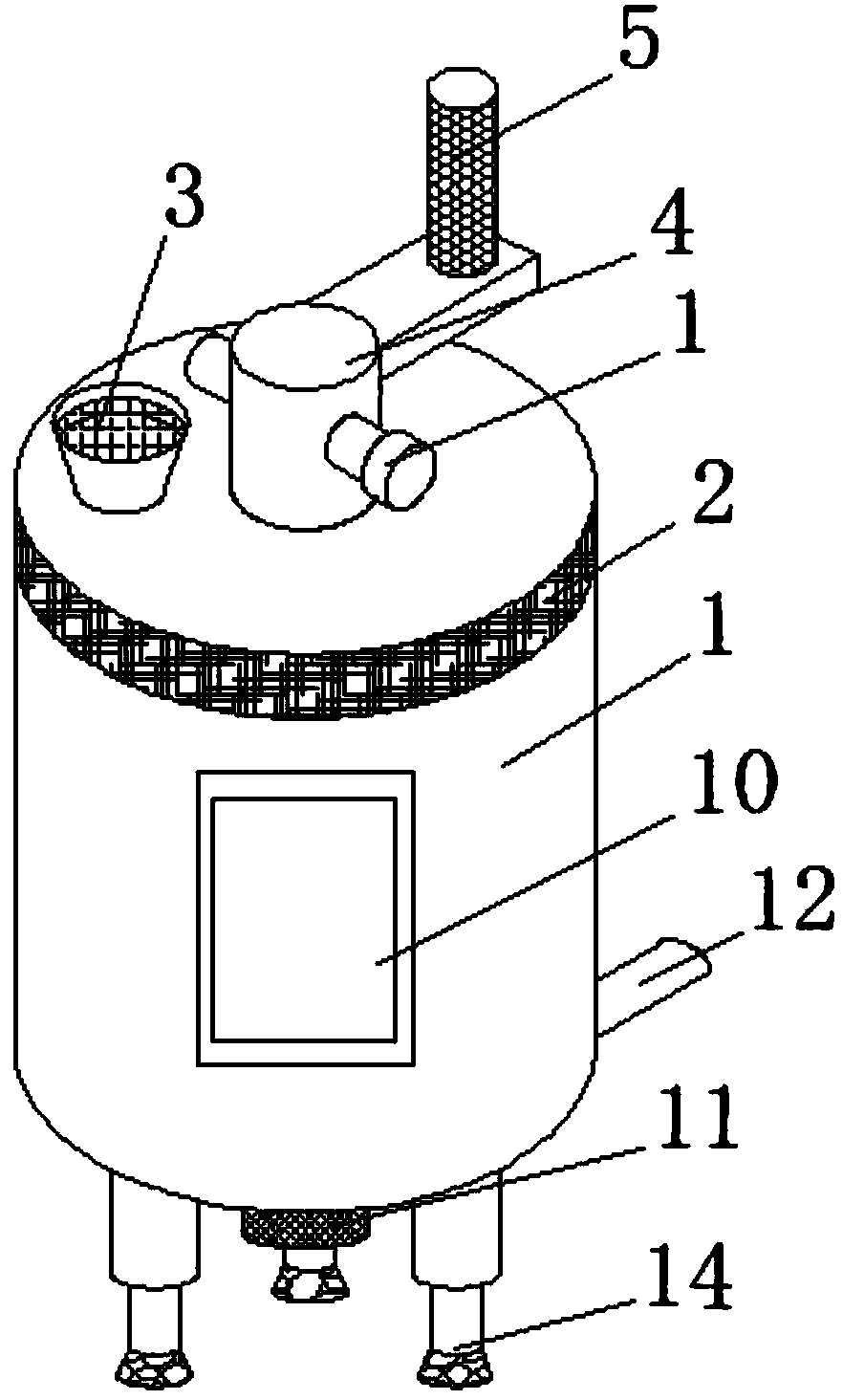

1.一种便携式污水处理器，包括储水桶(1)和连接杆(6)，其特征在于：所述储水桶(1)的顶部通过法兰固定连接有桶盖(2)，所述桶盖(2)的顶部中间部位通过滚动轴承滚动连接有外套杆(4)，所述外套杆(4)的顶部通过连接件固定连接有扶手(5)，所述连接杆(6)的一端贯穿桶盖(2)伸入外套杆(4)内部通过销轴(9)固定连接，所述连接杆(6)的另一端固定连接有安装架(7)，所述安装架(7)包括固定座(71)，所述固定座(71)的内部设有安装孔(72)，所述固定座(71)的外侧通过连接件焊接有环形支架(73)，所述环形支架(73)的底部设有螺纹孔(74)，所述螺纹孔(74)的内部螺纹连接有搅拌叶(8)，所述桶盖(2)的顶部一侧设有进水斗(3)，所述储水桶(1)的底部中间部位设有排污阀(11)，所述储水桶(1)的底部位于排污阀(11)的一侧焊接有出水管道(12)，且出水管道(12)的端部设有调节阀，所述储水桶(1)的内部与出水管道(12)连接处固定设有反渗透膜(13)。
2.根据权利要求1所述的一种便携式污水处理器，其特征在于：所述储水桶(1)的底为漏斗型，且储水桶(1)的底部拐角处等角度至少设有三组粘贴橡胶垫片的伸缩支腿(14)。
3.根据权利要求1所述的一种便携式污水处理器，其特征在于：所述储水桶(1)的表面镶嵌有透视窗(10)，且透视窗(10)表面设有液位线。
4.根据权利要求1所述的一种便携式污水处理器，其特征在于：所述进水斗(3)的内部活动连接有细孔滤网。
5.根据权利要求1所述的一种便携式污水处理器，其特征在于：所述搅拌叶(8)等角度至少设有十组，且搅拌叶(8)的一侧通过卡扣卡接有填充活性碳的滤袋。
说明书
一种便携式污水处理器
技术领域
本实用新型属于污水处理技术领域，具体涉及一种便携式污水处理器。
背景技术
随着社会的发展工厂的增多，饮用水中含有很多对人体有伤害的物质，为了让人们喝到健康的水，人们发明了净水器通过过滤从而改善水的质量，但是净水器不方便携带，对于出门在外或者登山旅行的人们来说都不会带有大量饮用水，当需要健康的饮用水时很不方便。
实用新型内容
本实用新型的目的在于提供一种便携式污水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便携式污水处理器，包括储水桶和连接杆，所述储水桶的顶部通过法兰固定连接有桶盖，所述桶盖的顶部中间部位通过滚动轴承滚动连接有外套杆，所述外套杆的顶部通过连接件固定连接有扶手，所述连接杆的一端贯穿桶盖伸入外套杆内部通过销轴固定连接，所述连接杆的另一端固定连接有安装架，所述安装架包括固定座，所述固定座的内部设有安装孔，所述固定座的外侧通过连接件焊接有环形支架，所述环形支架的底部设有螺纹孔，所述螺纹孔的内部螺纹连接有搅拌叶，所述桶盖的顶部一侧设有进水斗，所述储水桶的底部中间部位设有排污阀，所述储水桶的底部位于排污阀的一侧焊接有出水管道，且出水管道的端部设有调节阀，所述储水桶的内部与出水管道连接处固定设有反渗透膜。
优选的，所述储水桶的底为漏斗型，且储水桶的底部拐角处等角度至少设有三组粘贴橡胶垫片的伸缩支腿。
优选的，所述储水桶的表面镶嵌有透视窗，且透视窗表面设有液位线。
优选的，所述进水斗的内部活动连接有细孔滤网。
优选的，所述搅拌叶等角度至少设有十组，且搅拌叶的一侧通过卡扣卡接有填充活性碳的滤袋。
本实用新型的技术效果和优点：该便携式污水处理器，结构设计简单合理，通过进水斗内的细孔滤网可以有效的滤除不利于污水吸附的渣滓，搅拌叶一侧卡接填充活性碳的滤袋，可以在握住扶手转动使搅拌叶转动的时候有效的吸附污水内的有害物质，同时搅拌叶可以保证污水被搅拌均匀，提高活性炭的吸附效果，操作方便，便于调节，出水管道与储水桶连接处的反渗透膜可以进一步对污水内没有被吸附的溶解盐类、胶体、微生物、有机物等滤除，污水处理效果好，排污阀可以便于污水处理后留下的污泥等物质排出储水桶，适用范围广泛，有利于推广普及。
