申请日2016.11.30
公开(公告)日2017.06.06
IPC分类号B01D29/03; B01D29/72
摘要
本实用新型公开了一种用于污水前期处理的固液分离器，包括壳体，所述壳体为空腔结构，所述壳体的顶端设有污水进料口，所述污水进料口的一侧内壁上铰接有顶盖，所述壳体的一侧内壁上铰接有分离板，所述分离板上设有多个通孔，所述壳体的另一侧内壁上设有活动槽，所述壳体靠近活动槽的一侧分别设有竖直设置的滑槽和卡槽，滑槽内设有压杆，所述压杆的一端铰接于分离板的一侧顶部，所述压杆的另一端设有手柄，卡槽的内壁上固定连接有弹簧柱，所述弹簧柱的一端延伸至活动槽内，且弹簧柱与分离板固定连接，所述壳体的底端设有排料口，所述壳体的底端两侧均设有支脚。本实用新型设计布局合理，全过程无需用电，节约能源，并且提高固液分离效率。

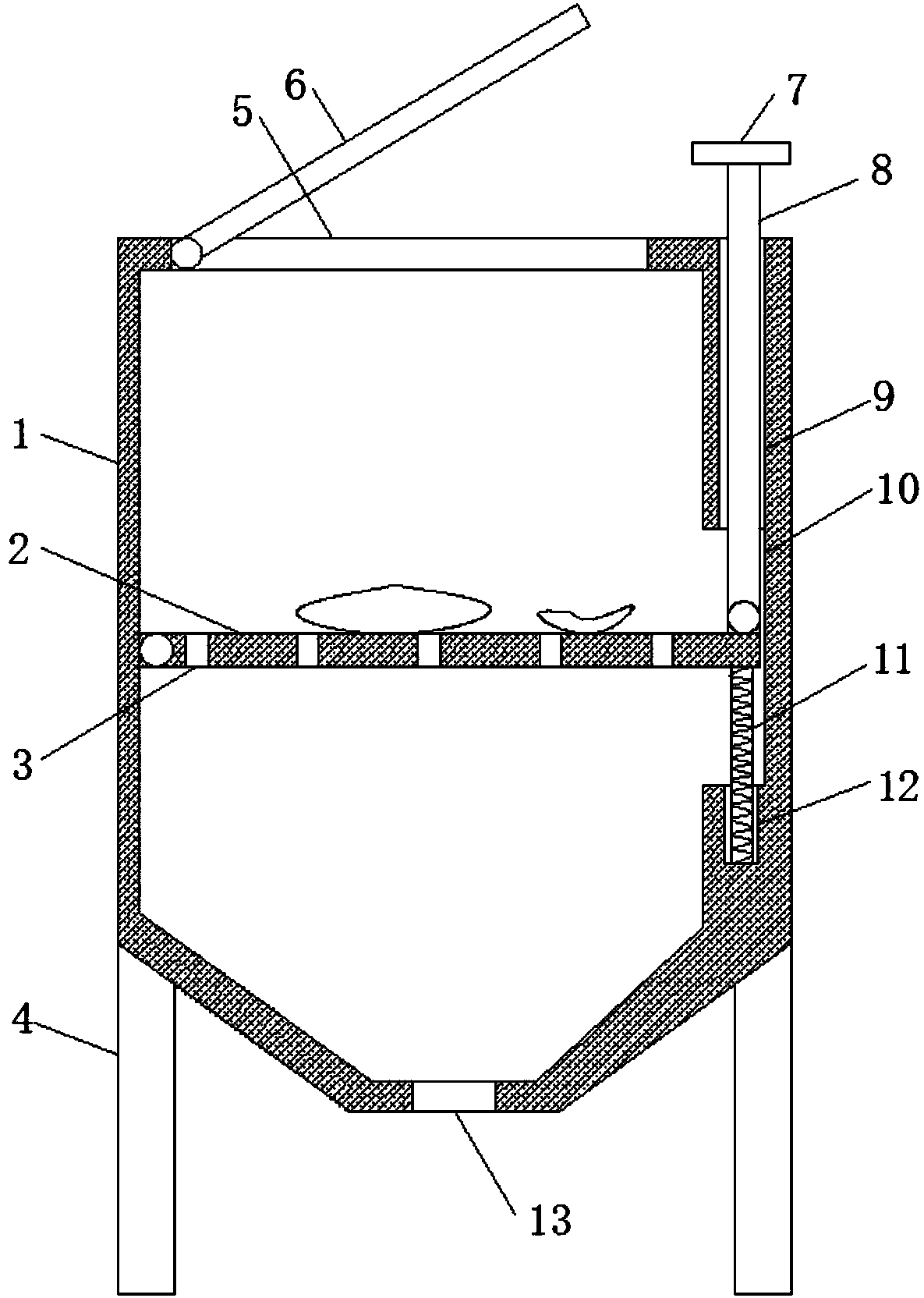

摘要附图
权利要求书
1.一种用于污水前期处理的固液分离器，包括壳体(1)，其特征在于，所述壳体(1)为空腔结构，所述壳体(1)的顶端设有污水进料口(5)，所述污水进料口(5)的一侧内壁上铰接有顶盖(6)，所述壳体(1)的一侧内壁上铰接有分离板(2)，所述分离板(2)上设有多个通孔(3)，所述壳体(1)的另一侧内壁上设有活动槽(10)，且分离板(2)的一端延伸至活动槽(10)内，所述壳体(1)靠近活动槽(10)的两侧内壁上分别设有竖直设置的滑槽(9)和卡槽(12)，其中滑槽(9)位于卡槽(12)的上方，滑槽(9)和卡槽(12)均与活动槽(10)相连通，滑槽(9)的一端延伸至壳体(1)的顶端，且滑槽(9)内设有压杆(8)，所述压杆(8)的一端铰接于分离板(2)的一侧顶部，所述压杆(8)的另一端设有手柄(7)，所述手柄(7)位于壳体(1)的上方，所述卡槽(12)位于活动槽(10)的下方，卡槽(12)的内壁上固定连接有弹簧柱(11)，所述弹簧柱(11)的一端延伸至活动槽(10)内，且弹簧柱(11)与分离板(2)固定连接，所述壳体(1)的底端设有排料口(13)，所述壳体(1)的底端两侧均设有支脚(4)。
2.根据权利要求1所述的一种用于污水前期处理的固液分离器，其特征在于，所述压杆(8)的两侧均设有滚球，所述滚球与滑槽(9)滑动连接。
3.根据权利要求1所述的一种用于污水前期处理的固液分离器，其特征在于，所述手柄(7)距离壳体(1)顶部的高度大于弹簧柱(11)的弹性高度，所述手柄(7)上设有防滑螺纹，且手柄(7)的宽度大于滑槽(9)的宽度。
4.根据权利要求1所述的一种用于污水前期处理的固液分离器，其特征在于，所述分离板(2)分别与壳体(1)的内壁和活动槽(10)的内壁滑动连接。
5.根据权利要求1所述的一种用于污水前期处理的固液分离器，其特征在于，所述壳体(1)的底端为倒三角形结构。
说明书
一种用于污水前期处理的固液分离器
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种用于污水前期处理的固液分离器。
背景技术
目前城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重。污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而一般用在污水处理设备或污水处理厂前期对污水中的各种杂质如：棉纱、手套、衣物、玻璃、石子、生理用品、塑料袋等需要进行拦截处理，现有的用于污水前期处理的固液分离器由于处理量较大，通常采用电力驱动实现，导致消耗较大的电力资源，使得成本增加。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水前期处理的固液分离器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于污水前期处理的固液分离器，包括壳体，所述壳体为空腔结构，所述壳体的顶端设有污水进料口，所述污水进料口的一侧内壁上铰接有顶盖，所述壳体的一侧内壁上铰接有分离板，所述分离板上设有多个通孔，所述壳体的另一侧内壁上设有活动槽，且分离板的一端延伸至活动槽内，所述壳体靠近活动槽的两侧内壁上分别设有竖直设置的滑槽和卡槽，其中滑槽位于卡槽的上方，滑槽和卡槽均与活动槽相连通，滑槽的一端延伸至壳体的顶端，且滑槽内设有压杆，所述压杆的一端铰接于分离板的一侧顶部，所述压杆的另一端设有手柄，所述手柄位于壳体的上方，所述卡槽位于活动槽的下方，卡槽的内壁上固定连接有弹簧柱，所述弹簧柱的一端延伸至活动槽内，且弹簧柱与分离板固定连接，所述壳体的底端设有排料口，所述壳体的底端两侧均设有支脚。
优选的，所述压杆的两侧均设有滚球，所述滚球与滑槽滑动连接。
优选的，所述手柄距离壳体顶部的高度大于弹簧柱的弹性高度，所述手柄上设有防滑螺纹，且手柄的宽度大于滑槽的宽度。
优选的，所述分离板分别与壳体的内壁和活动槽的内壁滑动连接。
优选的，所述壳体的底端为倒三角形结构。
本实用新型的有益效果是：通过在壳体内铰接带孔的分离板，方便对污水进行固液分离;通过在分离板的一侧底部增设弹簧柱，实现压杆施加向下的压力时带动分离板的弹动，有利于分离板顶部的固体垃圾堵塞通孔时进行抖动疏导，方便液体顺利流出，提高固液分离效率。本实用新型设计布局合理，全过程无需用电，节约能源，并且提高固液分离效率。
