申请日2016.11.24
公开(公告)日2017.06.20
IPC分类号G01N27/26; G01N33/18
摘要
本实用新型公布了一种工业废水检测装置，它包括检测器和取样池体;取样池体内设置有底部相连通的污水检测池和栅格池;栅格池内设置有栅格;栅格的上端设置有进水管;污水检测池的底部设置有出水管;进水管与出水管上均设置有阀门;检测器包括控制箱，控制箱的上端连接有电池箱，电池箱的上端连接有操作台;操作台上设置有显示器、按键、指示灯和电源开关;电池箱内设置有蓄电池;控制箱的底部并列设置有PH探头、重金属离子检测传感器、溶解氧探头、浊度传感器和氟离子选择电极。本实用新型的目的是提供一种工业废水检测装置，结构简单，使用方便，可以同时针对工业污水的多个指标进行检测，提高了检测的效率。
权利要求书

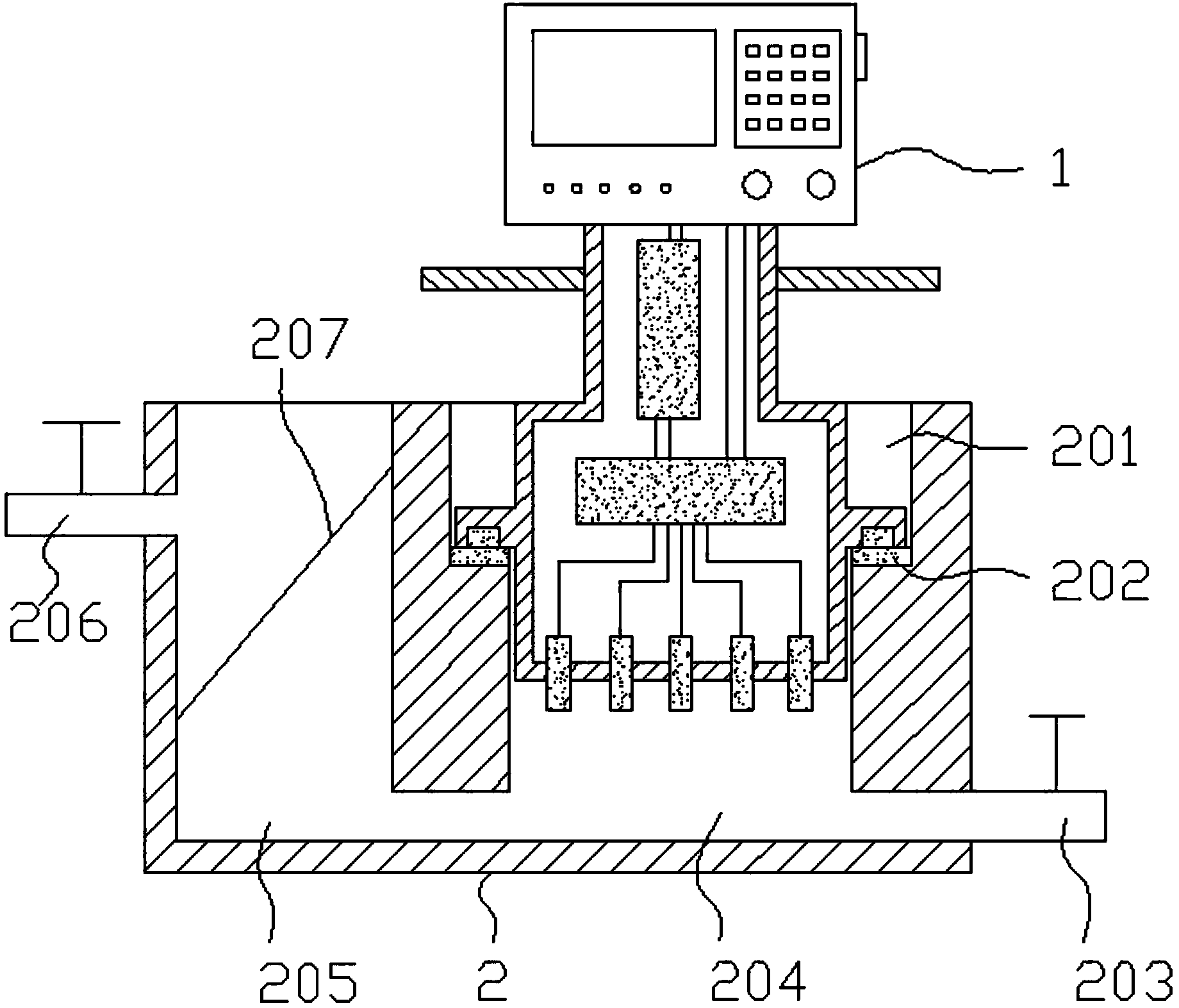

1.一种工业废水检测装置，其特征在于，它包括检测器(1)和取样池体(2);所述取样池体(2)内设置有底部相连通的污水检测池(204)和栅格池(205);所述栅格池(205)内设置有栅格(207);所述栅格(207)的上端设置有进水管(206);所述污水检测池(204)的底部设置有出水管(203);所述进水管(206)与出水管(203)上均设置有阀门;所述污水检测池(204)的上端设置有检测器放置槽(201);所述检测器(1)包括控制箱(108)，控制箱(108)的上端连接有电池箱(107)，电池箱(107)的上端连接有操作台(104);所述操作台(104)上设置有显示器(101)、按键(102)、指示灯(105)和电源开关(103);所述电池箱(107)内设置有蓄电池(117);所述控制箱(108)的底部并列设置有PH探头(111)、重金属离子检测传感器(112)、溶解氧探头(113)、浊度传感器(114)和氟离子选择电极(115);所述控制箱(108)的内部设置有处理器(116);所述PH探头(111)、重金属离子检测传感器(112)、溶解氧探头(113)、浊度传感器(114)和氟离子选择电极(115)分别连接在处理器(116)上;所述显示器(101)、按键(102)与指示灯(105)均通过导线连接在处理器(116)上;所述蓄电池(117)分别与电源开关(103)和处理器(116)连接;所述控制箱(108)的中部设置有支撑块(109);所述控制箱(108)在位于支撑块(109)的下端设置有污水检测池(204)内。
2.根据权利要求1所述的一种工业废水检测装置，其特征在于，所述检测器放置槽(201)的底部设置有第二磁块(202);支撑块(109)的内下端镶嵌有与第二磁块(202)相匹配的第一磁块(110)。
3.根据权利要求2所述的一种工业废水检测装置，其特征在于，所述第一磁块(110)与第二磁块(202)为长方体结构。
4.根据权利要求1所述的一种工业废水检测装置，其特征在于，所述电池箱(107)上固定连接手柄(106)。
说明书
一种工业废水检测装置
技术领域
本实用新型属于日常生活领域，具体为一种工业废水检测装置。
背景技术
工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹，工业废水还可能渗透到地下水，污染地下水，如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡，同时，工业废水渗入土壤，造成土壤污染。影响植物和土壤中微生物的生长，有些工业废水还带有难闻的恶臭，污染空气;工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。但是现有的技术检测功能单一，不能同时对多个指标进行检测，检测效率低下。
实用新型内容
本实用新型的目的是针对以上问题，提供一种工业废水检测装置，结构简单，使用方便，可以同时针对工业污水的多个指标进行检测，提高了检测的效率。
为实现以上目的，本实用新型采用的技术方案是：它包括检测器1和取样池体2;所述取样池体2内设置有底部相连通的污水检测池204和栅格池205;所述栅格池205内设置有栅格207;所述栅格207的上端设置有进水管206;所述污水检测池204的底部设置有出水管203;所述进水管206与出水管203上均设置有阀门;所述污水检测池204的上端设置有检测器放置槽201;所述检测器1包括控制箱108，控制箱108的上端连接有电池箱107，电池箱107的上端连接有操作台104;所述操作台104上设置有显示器101、按键102、指示灯105和电源开关103;所述电池箱107内设置有蓄电池117;所述控制箱108的底部并列设置有PH探头111、重金属离子检测传感器112、溶解氧探头113、浊度传感器114和氟离子选择电极115;所述控制箱108的内部设置有处理器116;所述PH探头111、重金属离子检测传感器112、溶解氧探头113、浊度传感器114和氟离子选择电极115分别连接在处理器116上;所述显示器101、按键102与指示灯105均通过导线连接在处理器116上;所述蓄电池117分别与电源开关103和处理器116连接;所述控制箱108的中部设置有支撑块109;所述控制箱108在位于支撑块109的下端设置有污水检测池204内。
进一步的，所述检测器放置槽201的底部设置有第二磁块202;支撑块109的内下端镶嵌有与第二磁块202相匹配的第一磁块110。
进一步的，所述第一磁块110与第二磁块202为长方体结构。
进一步的，所述电池箱107上固定连接手柄106。
本实用新型的有益效果：本实用新型提供了一种工业废水检测装置，检测器放置在取样池体上，可以快速取出，在检测完成后可以很方便的进行清洁，提高检测数据的精准度;检测器内设置有PH探头、重金属离子检测传感器、溶解氧探头、浊度传感器和氟离子选择电极可以同时完成污水中的酸碱度、重金属离子、溶解氧、浑浊度、氟离子等参数的检测，提高了污水检测的效率。
