申请日2016.11.24
公开(公告)日2017.06.30
IPC分类号C02F9/14
摘要
本实用新型公开一种无动力玻璃钢材料的生活污水处理装置，包括化粪池池体、沉淀池、一级过滤池、二级过滤池、隔板Ⅰ、隔板Ⅱ、弹性填料、溢液管、进料管、排水管、观察口Ⅰ、观察口Ⅱ、支撑板、鹅卵石层、活性炭层、石英砂层、通孔;优点，采用先分离再腐化的方式处理污水，污水处理化粪池的加工负荷小。对污水内体积不同大小的杂质进行有针对性的逐级处理，净化效果好，净化后的水源杂质含量低，无气味，处理后的水质达到排放标准，处理效率高。
权利要求书

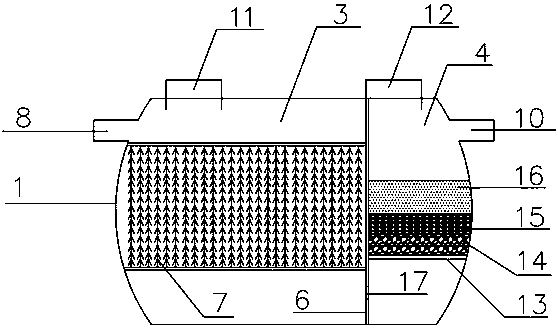

1.一种无动力玻璃钢材料的生活污水处理装置，其特征在于，包括化粪池池体(1)、一级过滤池(3)、二级过滤池(4)、隔板Ⅱ(6)、弹性填料(7)、第一进料管(8)、排水管(10)、观察口Ⅰ(11)、观察口Ⅱ(12)、支撑板(13)、鹅卵石层(14)、活性炭层(15)、石英砂层(16)、通孔(17);
隔板Ⅱ(6)下端开有通孔(17)，隔板Ⅱ(6)将化粪池池体(1)分隔为一级过滤池(3)和二级过滤池(4)，一级过滤池(3)上连接有第一进料管(8)，一级过滤池(3)内设置有弹性填料(7)，一级过滤池(3)上端开有观察口Ⅰ(11)，二级过滤池(4)内设置有支撑板(13)，支撑板(13)上方设置有鹅卵石层(14)，鹅卵石层(14)上方设置有活性炭层(15)，活性炭层(15)上方设置有石英砂层(16)，二级过滤池(4)上连接有排水管(10)，二级过滤池(4)上端设置有观察口Ⅱ(12);
所述支撑板(13)开有网孔(1301)。
2.根据权利要求1所述的一种无动力玻璃钢材料的生活污水处理装置，其特征在于，所述一级过滤池(3)左侧设置有沉淀池(2)，沉淀池(2)和一级过滤池(3)通过隔板Ⅰ(5)隔开，沉淀池(2)上连接有第二进料管(9)，第一进料管(8)连通沉淀池(2)和一级过滤池(3)，第一进料管(8)进口端位于沉淀池(2)的中部，第一进料管(8)出口端位于一级过滤池(3)一侧的上部，沉淀池(2)顶端设置有观察口Ⅰ(11)。
说明书
一种无动力玻璃钢材料的生活污水处理装置
技术领域
本实用新型属于环保领域，具体涉及一种无动力玻璃钢材料的生活污水处理装置。
背景技术
目前采用的化粪池由砖砌加混凝土浇铸而成，由于在设计、施工、使用、管理等方面存在诸多问题，致使95%以上传统的化粪池在使用1-2 年后开始渗漏，污染了地下饮用水源和城市地下供水管道;渗漏严重的还会导致建筑物附近的地质松软，影响建筑地基和房屋安全，造成建筑物不同程度倾斜。在无市政管网的少数地区将传统化粪池处理后的污水直接排入河湖，给周边河湖水环境带来严重破坏;传统化粪池由于腐化功能差，清掏周期短，如果日常维护管理不到位，还会出现沼气中毒、爆炸等不安全隐患。
实用新型内容
针对上述现有技术存在的问题，本实用新型公开一种无动力玻璃钢材料的生活污水处理装置。
其技术方案为：
一种无动力玻璃钢材料的生活污水处理装置，包括化粪池池体、一级过滤池、二级过滤池、隔板Ⅱ、弹性填料、第一进料管、排水管、观察口Ⅰ、观察口Ⅱ、支撑板、鹅卵石层、活性炭层、石英砂层、通孔;隔板Ⅱ下端开有通孔，隔板Ⅱ将化粪池池体分隔为一级过滤池和二级过滤池，一级过滤池上连接有第一进料管，一级过滤池内设置有弹性填料，一级过滤池上端开有观察口Ⅰ，二级过滤池内设置有支撑板，支撑板上方设置有鹅卵石层，鹅卵石层上方设置有活性炭层，活性炭层上方设置有石英砂层，二级过滤池上连接有排水管，二级过滤池上端设置有观察口Ⅱ;
所述支撑板开有网孔。
所述一级过滤池左侧设置有沉淀池，沉淀池和一级过滤池通过隔板Ⅰ隔开，沉淀池上连接有第二进料管，第一进料管连通沉淀池和一级过滤池，第一进料管进口端位于沉定池的中部，第一进料管出口端位于一级过滤池一侧的上部，沉淀池顶端设置有观察口Ⅰ。
采用本实用新型提供的一种无动力玻璃钢材料的生活污水处理装置对污水进行化粪处理，第一进料管进口端位于沉定池的中部可以避开上层的油脂、悬浮颗粒和底层的污泥，避免油脂等杂质附在第一进料管内壁堵塞进料管，还可避免污泥进入一级过滤池，提高过滤效果;弹性填料的添加，使水中的有机物得到高效处理，便于污水污泥充分接触反应;对污水内体积不同大小的杂质进行有针对性的逐级处理，净化效果好，净化后的水源杂质含量低，无气味，处理后的水质达到排放标准，处理效率高。
