申请日2017.04.12
公开(公告)日2017.11.24
IPC分类号C02F1/00; B01D21/02
摘要
本实用新型公开了一种商砼搅拌站废水回收利用装置，包括：第一沉淀池、第二沉淀池、第三沉淀池、钢盖板、横喷淋管、竖喷淋管、第一虹吸管、第二虹吸管和储水罐，所述第一沉淀池的上方设有钢盖板，所述钢盖板上设有若干个排水孔，所述钢盖板的两侧均设有支架，所述支架顶端的两侧均固定安装有竖喷淋管，所述竖喷淋管之间通过横喷淋管连通，所述竖喷淋管和横喷淋管上均设有若干个喷淋头，所述横喷淋管的进水端通过输水管与水源连通，所述输水管上设有第一水泵，所述第一沉淀池通过第一虹吸管与第二沉淀池连通，所述第二沉淀池通过第二虹吸管与第三沉淀池连通。本实用新型对搅拌车进行清洗时，同时可收集废水经过三次沉淀回收重利用。
权利要求书
1.一种商砼搅拌站废水回收利用装置，其特征在于，包括：第一沉淀池、第二沉淀池、第三沉淀池、钢盖板、横喷淋管、竖喷淋管、第一虹吸管、第二虹吸管和储水罐，所述第一沉淀池的上方设有钢盖板，所述钢盖板上设有若干个排水孔，所述钢盖板的两侧均设有支架，所述支架顶端的两侧均固定安装有竖喷淋管，所述竖喷淋管之间通过横喷淋管连通，所述竖喷淋管和横喷淋管上均设有若干个喷淋头，所述横喷淋管的进水端通过输水管与水源连通，所述输水管上设有第一水泵，所述第一沉淀池通过第一虹吸管与第二沉淀池连通，所述第二沉淀池通过第二虹吸管与第三沉淀池连通，所述第三沉淀池通过吸水管与储水罐连通，所述吸水管上设有第二水泵，所述储水罐上设置有水龙头。
2.根据权利要求1所述的商砼搅拌站废水回收利用装置，其特征在于：所述竖喷淋管和横喷淋管上均设有5-8个喷淋头。
3.根据权利要求1所述的商砼搅拌站废水回收利用装置，其特征在于：所述支架顶端两侧的竖喷淋管分别对应搅拌车的车头和出料口的位置。
4.根据权利要求1所述的商砼搅拌站废水回收利用装置，其特征在于：所述排水孔呈两行六列分布。
5.根据权利要求1所述的商砼搅拌站废水回收利用装置，其特征在于：所述第二虹吸管的高度低于第一虹吸管的高度。
说明书
一种商砼搅拌站废水回收利用装置
技术领域
本实用新型涉及废水回收利用装置技术领域，尤其涉及一种商砼搅拌站废水回收利用装置。
背景技术
中国是一个干旱缺水严重的国家，淡水资源人均占有量只有2200立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一。长期以来，商砼搅拌站属于用水大户，目前，混凝土拌合用水主要是自来水，浪废了大量的水资源。与此同时，商砼搅拌站设备、搅拌车和生产场地的清洗所产生的废水如何处理一直是令混凝土生产企业头疼的问题。目前普遍采用的处理方式为，将废水经过简单处理后排放。废水呈碱性，既浪费了大量的水资源，又会造成周围环境污染及土壤污染。
发明内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出一种商砼搅拌站废水回收利用装置，对搅拌车进行清洗时，同时可收集废水经过三次沉淀回收重利用。
根据本实用新型实施例的一种商砼搅拌站废水回收利用装置，包括：第一沉淀池、第二沉淀池、第三沉淀池、钢盖板、横喷淋管、竖喷淋管、第一虹吸管、第二虹吸管和储水罐，所述第一沉淀池的上方设有钢盖板，所述钢盖板上设有若干个排水孔，所述钢盖板的两侧均设有支架，所述支架顶端的两侧均固定安装有竖喷淋管，所述竖喷淋管之间通过横喷淋管连通，所述竖喷淋管和横喷淋管上均设有若干个喷淋头，所述横喷淋管的进水端通过输水管与水源连通，所述输水管上设有第一水泵，所述第一沉淀池通过第一虹吸管与第二沉淀池连通，所述第二沉淀池通过第二虹吸管与第三沉淀池连通，所述第三沉淀池通过吸水管与储水罐连通，所述吸水管上设有第二水泵，所述储水罐上设置有水龙头。
进一步的，所述竖喷淋管和横喷淋管上均设有5-8个喷淋头。
进一步的，所述支架顶端两侧的竖喷淋管分别对应搅拌车的车头和出料口的位置。
进一步的，所述排水孔呈两行六列分布。
进一步的，所述第二虹吸管的高度低于第一虹吸管的高度。

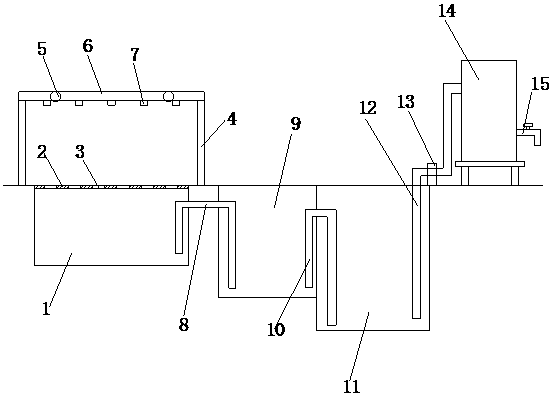

本实用新型中，搅拌车开到钢盖板上，利用竖喷淋管和横喷淋管对搅拌车的全身进行清洗，支架顶端两侧的竖喷淋管分别对应搅拌车的车头和出料口的位置，可以着重对该部位进行清洗，废水通过排水孔汇入到第一沉淀池内，然后依次通过第一虹吸管、第二沉淀池、第二虹吸管和第三沉淀池，最后通过第二水泵抽入到储水罐中，经过三次沉淀可以有效去除废水中的泥石，废水重利用，避免了对周围环境、水资源及土壤的污染,具有环保意义。
