申请日2017.01.19
公开(公告)日2017.08.04
IPC分类号C02F9/04
摘要
本实用新型提供了一种沉淀消毒双搅拌叶片式污水处理装置，包括污水加药过滤装置和污水双搅拌装置;所述污水加药过滤装置包括沉淀剂箱、均匀布液箱、消毒液箱和进水筒;所述均匀布液箱设置在过滤网箱上;所述进水筒焊接在均匀布液箱上方中央位置上;所述沉淀剂箱设置在沉淀剂进液管上;所述消毒液箱设置在消毒液进液管上;所述污水双搅拌装置包括处理筒、固定叶片和搅拌叶片;所述处理筒焊接在两块承载板左右侧面上;所述搅拌叶片固定设置在固定套两侧上;所述固定叶片设置有八片，焊接在处理筒内壁上;本实用新型装置通过添加沉淀剂和消毒剂对污水进行处理，采用固定叶片和搅拌叶片的设计，实现污水的双搅拌，其设计科学合理，结构简单。

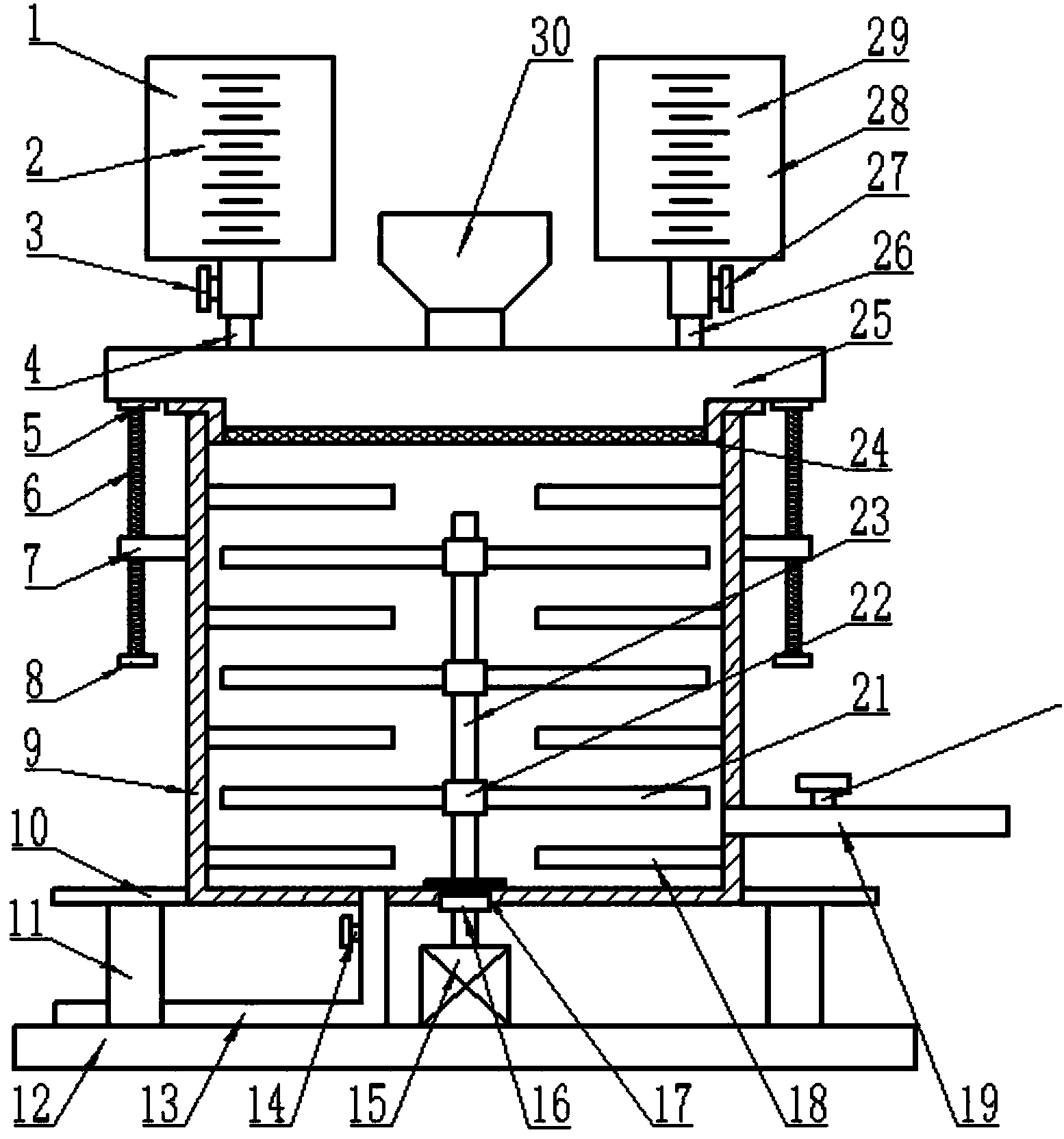

摘要附图
权利要求书
1.一种沉淀消毒双搅拌叶片式污水处理装置，包括污水加药过滤装置和污水双搅拌装置;其特征在于，所述污水加药过滤装置包括沉淀剂箱(1)、沉淀剂刻度线(2)、沉淀剂进液阀(3)、沉淀剂进液管(4)、固定轴承(5)、丝杆(6)、丝杆限位块(7)、旋转手柄(8)、过滤网箱(24)、均匀布液箱(25)、消毒液进液管(26)、消毒液进液阀(27)、消毒液箱(28)、消毒液刻度线(29)、进水筒(30)和进水孔(32);所述过滤网箱(24)设置在处理筒(9)上;所述均匀布液箱(25)设置在过滤网箱(24)上;所述进水筒(30)焊接在均匀布液箱(25)上方中央位置上;所述沉淀剂进液管(4)焊接在均匀布液箱(25)上方左侧;所述沉淀剂箱(1)设置在沉淀剂进液管(4)上;所述沉淀剂进液阀(3)设置在沉淀剂箱(1)下端上;所述消毒液进液管(26)焊接在均匀布液箱(25)上方右侧;所述消毒液箱(28)设置在消毒液进液管(26)上;所述消毒液进液阀(27)设置在消毒液箱(28)下端上;所述固定轴承(5)设置有两个，固定设置在均匀布液箱(25)左右两侧上;所述丝杆限位块(7)焊接在处理筒(9)左右侧面上;所述丝杆(6)上端通过丝杆限位块(7)设置在固定轴承(5)中;所述旋转手柄(8)焊接在丝杆(6)下端上;所述污水双搅拌装置包括处理筒(9)、承载板(10)、支撑柱(11)、基座(12)、沉淀物排出管(13)、排物阀(14)、电机(15)、旋转轴承(16)、密封圈(17)、固定叶片(18)、排液管(19)、排液阀(20)、搅拌叶片(21)、固定套(22)、搅拌轴(23)和观察窗(31);所述支撑柱(11)设置有两根，焊接在基座(12)上;所述承载板(10)焊接在支撑柱(11)上;所述处理筒(9)焊接在两块承载板(10)左右侧面上;所述电机(15)固定设置在基座(12)上方中央位置;所述旋转轴承(16)固定设置在处理筒(9)下端上，电机(15)正上方;所述搅拌轴(23)下端固定设置在电机(15)上，上端通过旋转轴承(16)设置在处理筒(9)中;所述固定套(22)设置有三个，固定设置在搅拌轴(23)上;所述搅拌叶片(21)固定设置在固定套(22)两侧上;所述固定叶片(18)设置有八片，焊接在处理筒(9)内壁上;所述沉淀物排出管(13)设置在处理筒(9)下端中;所述排液管(19)设置在处理筒(9)右端中;所述观察窗(31)设置在处理筒(9)上。
2.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述过滤网箱(24)下端面上设置有滤孔。
3.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述均匀布液箱(25)下方设置有进水孔(32)。
4.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述沉淀剂刻度线(2)设置在沉淀剂箱(1)上。
5.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述消毒液刻度线(29)设置在消毒液箱(28)上。
6.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述密封圈(17)设置在旋转轴承(16)上。
7.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述排物阀(14)设置在沉淀物排出管(13)上。
8.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述排液阀(20)设置在排液管(19)上。
9.根据权利要求1所述的沉淀消毒双搅拌叶片式污水处理装置，其特征在于，所述观察窗(31)采用钢化玻璃材质。
说明书
一种沉淀消毒双搅拌叶片式污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种沉淀消毒双搅拌叶片式污水处理装置。
背景技术
生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多;随着人们生活水平的提高，生活污水排放越来越严重;现有的生活污水处理装置其结构复杂，制造成本高，污水处理效率低。
实用新型内容
本实用新型的目的在于提供一种沉淀消毒双搅拌叶片式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种沉淀消毒双搅拌叶片式污水处理装置，包括污水加药过滤装置和污水双搅拌装置;所述污水加药过滤装置包括沉淀剂箱、沉淀剂刻度线、沉淀剂进液阀、沉淀剂进液管、固定轴承、丝杆、丝杆限位块、旋转手柄、过滤网箱、均匀布液箱、消毒液进液管、消毒液进液阀、消毒液箱、消毒液刻度线、进水筒和进水孔;所述过滤网箱设置在处理筒上;所述均匀布液箱设置在过滤网箱上;所述进水筒焊接在均匀布液箱上方中央位置上;所述沉淀剂进液管焊接在均匀布液箱上方左侧;所述沉淀剂箱设置在沉淀剂进液管上;所述沉淀剂进液阀设置在沉淀剂箱下端上;所述消毒液进液管焊接在均匀布液箱上方右侧;所述消毒液箱设置在消毒液进液管上;所述消毒液进液阀设置在消毒液箱下端上;所述固定轴承设置有两个，固定设置在均匀布液箱左右两侧上;所述丝杆限位块焊接在处理筒左右侧面上;所述丝杆上端通过丝杆限位块设置在固定轴承中;所述旋转手柄焊接在丝杆下端上;所述污水双搅拌装置包括处理筒、承载板、支撑柱、基座、沉淀物排出管、排物阀、电机、旋转轴承、密封圈、固定叶片、排液管、排液阀、搅拌叶片、固定套、搅拌轴和观察窗;所述支撑柱设置有两根，焊接在基座上;所述承载板焊接在支撑柱上;所述处理筒焊接在两块承载板左右侧面上;所述电机固定设置在基座上方中央位置;所述旋转轴承固定设置在处理筒下端上，电机正上方;所述搅拌轴下端固定设置在电机上，上端通过旋转轴承设置在处理筒中;所述固定套设置有三个，固定设置在搅拌轴上;所述搅拌叶片固定设置在固定套两侧上;所述固定叶片设置有八片，焊接在处理筒内壁上;所述沉淀物排出管设置在处理筒下端中;所述排液管设置在处理筒右端中;所述观察窗设置在处理筒上。
作为本实用新型进一步的方案：所述过滤网箱下端面上设置有滤孔。
作为本实用新型进一步的方案：所述均匀布液箱下方设置有进水孔。
作为本实用新型进一步的方案：所述沉淀剂刻度线设置在沉淀剂箱上。
作为本实用新型进一步的方案：所述消毒液刻度线设置在消毒液箱上。
作为本实用新型进一步的方案：所述密封圈设置在旋转轴承上。
作为本实用新型进一步的方案：所述排物阀设置在沉淀物排出管上。
作为本实用新型进一步的方案：所述排液阀设置在排液管上。
作为本实用新型再进一步的方案：所述观察窗采用钢化玻璃材质。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置通过进水筒向均匀布液箱加入污水，通过进水孔均匀流下，通过过滤网箱过滤污水中的漂浮物;打开沉淀剂进液阀将沉淀剂通过均匀布液箱加入处理筒中的污水中，使污水中的杂质絮凝沉淀，在打开消毒液进液阀使消毒液通过均匀布液箱加入处理筒中的污水中，对污水进行消毒处理;使用一段时间后通过旋转丝杆提起均匀布液箱，取出过滤网箱进行清理;启动电机带动搅拌轴上的搅拌叶片旋转，同时和固定叶片配合搅拌。对添加沉淀剂和消毒剂的污水进行搅拌，搅拌完成后静止，使杂物沉淀，打开排液阀通过排液管排除处理后的污水，打开排物阀通过沉淀物排出管排出沉淀的杂质;该装置通过添加沉淀剂和消毒剂对污水进行处理，采用固定叶片和搅拌叶片的设计，实现污水的双搅拌，其设计科学合理，结构简单。
